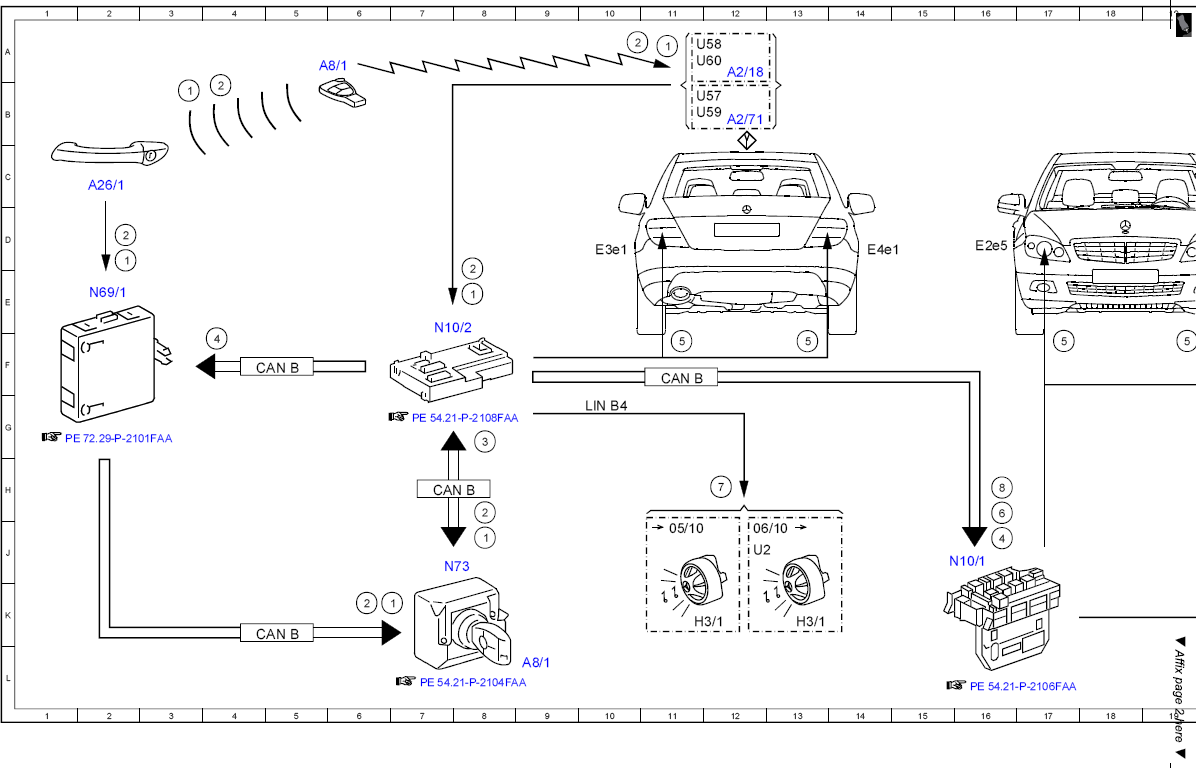

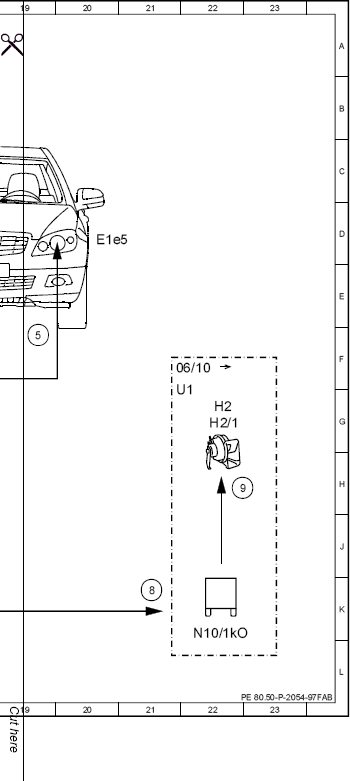

Electrical function schematic for anti-theft alarm system, alarm actuation by panic switch - PE80.50-P-2054-97FAB
MODEL 204.0 with CODE (551) Anti-theft alarm system (ATA [EDW]) with CODE (763) Radio remote control with panic switch as of model year 2009 /YoM 08 MODEL 204.3 with CODE (551) Anti-theft alarm system (ATA [EDW]) with CODE (763) Radio
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Access authorization code, signal | 7K |
| 1 | Access authorization code, signal | 8J |
| 1 | Access authorization code, signal | 2D |
| 1 | Access authorization code, signal | 3B |
| 1 | Access authorization code, signal | 8E |
| 1 | Access authorization code, signal | 11A |
| 2 | Panic alarm, signal | 6K |
| 2 | Panic alarm, signal | 8H |
| 2 | Panic alarm, signal | 2D |
| 2 | Panic alarm, signal | 4B |
| 2 | Panic alarm, signal | 8E |
| 2 | Panic alarm, signal | 10A |
| 3 | Panic alarm, status | 8G |
| 4 | Flasher frequency, signal | 4F |
| 4 | Flasher frequency, signal | 16J |
| 5 | Turn signal lamp, actuation | 11F |
| 5 | Turn signal lamp, actuation | 13F |
| 5 | Turn signal lamp, actuation | 17F |
| 5 | Turn signal lamp, actuation | 19F |
| 6 | Interior lamp, request | 16H |
| 7 | Alarm siren, actuation | 12H |
| 8 | Fanfare horns, request | 21K |
| 8 | Fanfare horns, request | 16H |
| 9 | Fanfare horns, actuation | 22H |
| A2/18 | FM, AM and CL [ZV] antenna amplifier | 12A |
| A2/71 | Rear window antenna amplifier 1 | 12B |
| A26/1 | Driver-side front door infrared remote control receiver | 2C |
| A8/1 | Transmitter key | 9L |
| A8/1 | Transmitter key | 5A |
| CAN B | Interior CAN | 5F |
| CAN B | Interior CAN | 5K |
| CAN B | Interior CAN | 7H |
| CAN B | Interior CAN | 11F |
| E1e5 | Left front turn signal lamp | 20D |
| E2e5 | Right front turn signal lamp | 16D |
| E3e1 | Left rear turn signal lamp | 10D |
| E4e1 | Right rear turn signal lamp | 14D |
| H2 | Left fanfare horn | 22G |
| H2/1 | Right fanfare horn | 22G |
| H3/1 | Alarm siren | 11K |
| H3/1 | Alarm siren | 13K |
| LIN B4 | Rear SAM LIN | 10G |
| N10/1 | Front SAM control unit with fuse and relay module | 16J |
| N10/1kO | Fanfare horn relay | 22K |
| N10/2 | Rear SAM control unit with fuse and relay module | 7E |
| N69/1 | Left front door control unit | 2E |
| N73 | Electronic ignition switch control unit | 7J |
| U1 | Valid for USA | 21G |
| U2 | Valid for all except USA | 12J |
| U57 | Valid for model 204.2 | 11B |
| U58 | Valid for model 204.0 | 11A |
| U59 | Valid for model 204.9 | 11B |
| U60 | Valid for model 204.3 | 11A |
