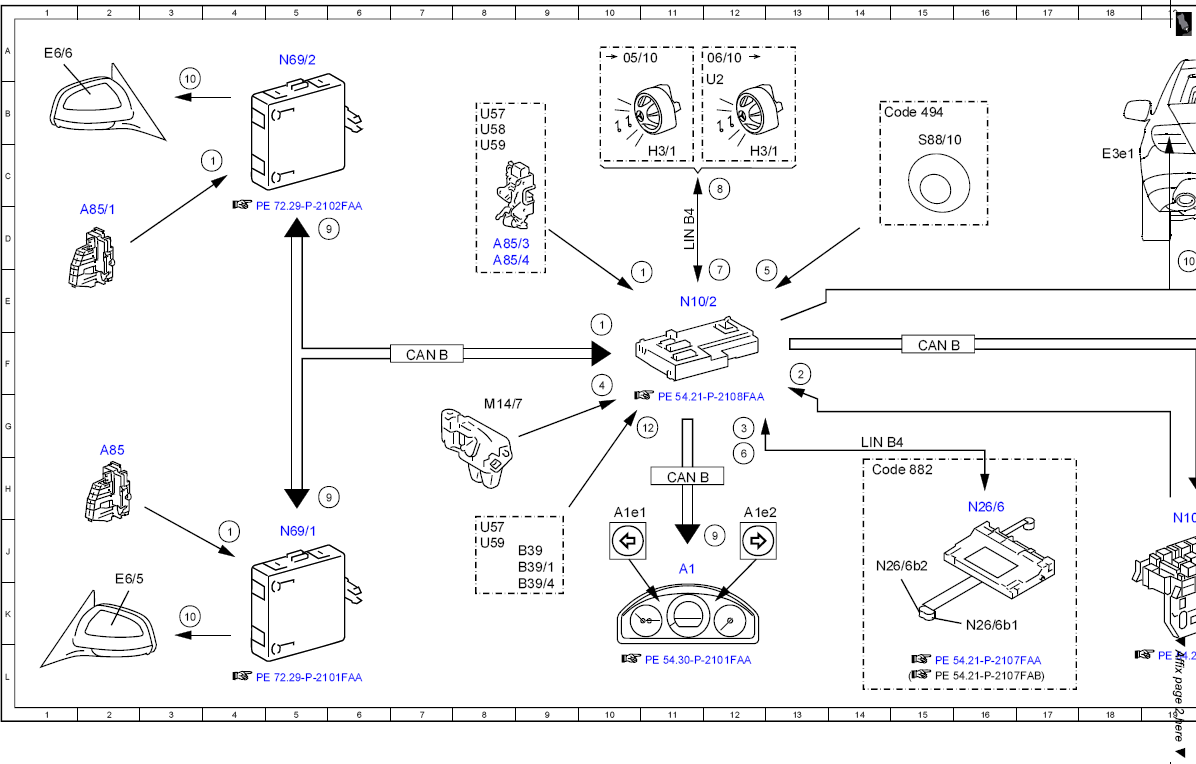

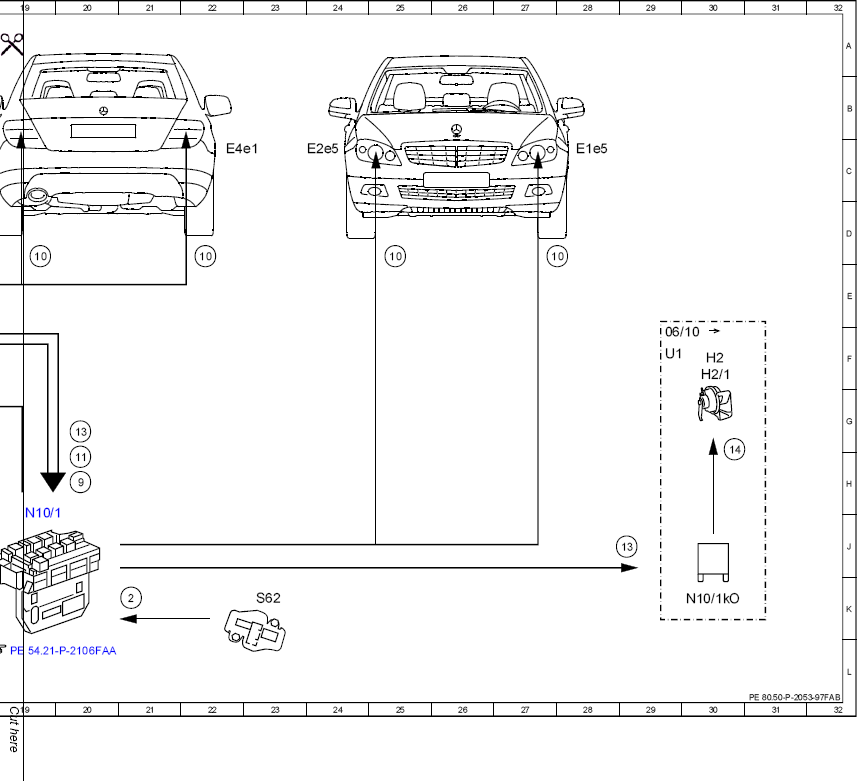

Electrical function schematic for anti-theft alarm system, alarm actuation - PE80.50-P-2053-97FAB
MODEL 204.0 /2 with CODE (551) Anti-theft alarm system (ATA [EDW]) as of model year 2009 /YoM 08 MODEL 204.3 with CODE (551) Antitheft alarm system (ATA [EDW]) MODEL 204.9 with CODE (551) Antitheft alarm system (ATA [EDW])
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Door rotary tumbler switch, status | 4J |
| 1 | Door rotary tumbler switch, status | 4C |
| 1 | Door rotary tumbler switch, status | 10E |
| 10 | Turn signal lamp, actuation | 19D |
| 10 | Turn signal lamp, actuation | 3K |
| 10 | Turn signal lamp, actuation | 3B |
| 10 | Turn signal lamp, actuation | 25 D |
| 10 | Turn signal lamp, actuation | 22 D |
| 10 | Turn signal lamp, actuation | 27D |
| 11 | Interior lamp, request | 20 H |
| 12 | Glass breakage sensor, status | 11G |
| 13 | Fanfare horns, request | 20G |
| 13 | Fanfare horns, request | 29J |
| 14 | Fanfare horns, actuation | 30 H |
| 2 | Engine hood anti-theft alarm system switch, status | 13F |
| 2 | Engine hood anti-theft alarm system switch, status | 21 K |
| 3 | Interior protection sensor, status | 12G |
| 4 | Rotary tumbler switch, status | 10F |
| 5 | Trunk lid emergency opening switch, status | 12E |
| 6 | Inclination sensor, status | 12H |
| 7 | Communication line, status | 12E |
| 8 | Alarm siren, actuation | 12C |
| 9 | Flasher frequency, signal | 5H |
| 9 | Flasher frequency, signal | 12J |
| 9 | Flasher frequency, signal | 5D |
| 9 | Flasher frequency, signal | 20 H |
| A1 | Instrument cluster | 11J |
| A1e1 | Left turn signal indicator light | 10H |
| A1e2 | Right turn signal indicator light | 12H |
| A85 | Left front door lock | 2G |
| A85/1 | Right front door lock | 2D |
| A85/3 | Left rear door lock | 8D |
| A85/4 | Right rear door lock | 8D |
| B39 | Left rear window glass breakage sensor | 9J |
| B39/1 | Right rear window glass breakage sensor | 9J |
| B39/4 | Rear window glass breakage sensor | 9K |
| CAN B | Interior CAN | 11H |
| CAN B | Interior CAN | 7F |
| CAN B | Interior CAN | 15F |
| Code 494 | USA version | 14B |
| Code 882 | Interior protection (only with ATA [EDW]) | 14H |
| E1e5 | Left front turn signal lamp | 28C |
| E2e5 | Right front turn signal lamp | 24C |
| E3e1 | Left rear turn signal lamp | 18C |
| E4e1 | Right rear turn signal lamp | 22C |
| E6/5 | Left outside mirror turn signal lamp | 2K |
| E6/6 | Right outside mirror turn signal lamp | 1A |
| H2 | Left fanfare horn | 30 F |
| H2/1 | Right fanfare horn | 30 F |
| H3/1 | Alarm siren | 11C |
| H3/1 | Alarm siren | 12C |
| LIN B4 | Rear SAM LIN | 14G |
| LIN B4 | Rear SAM LIN | 11D |
| M14/7 | Trunk lid central locking motor | 8G |
| N10/1 | Front SAM control unit with fuse and relay module | 19J |
| N10/1kO | Fanfare horn relay | 30 K |
| N10/2 | Rear SAM control unit with fuse and relay module | 11E |
| N26/6 | Interior protection and tow-away protection control unit | 16H |
| N26/6b1 | Left interior protection transmitter | 16K |
| N26/6b2 | Right interior protection transmitter | 14J |
| N69/1 | Left front door control unit | 5J |
| N69/2 | Right front door control unit | 5A |
| S62 | Engine hood anti-theft alarm system switch | 23 K |
| S88/10 | Trunk lid emergency opening switch | 15C |
| U1 | Valid for USA | 29 F |
| U2 | Valid for all except USA | 12B |
| U57 | Valid for model 204.2 | 8J |
| U57 | Valid for model 204.2 | 8B |
| U58 | Valid for model 204.0 | 8B |
| U59 | Valid for model 204.9 | 8J |
| U59 | Valid for model 204.9 | 8C |
