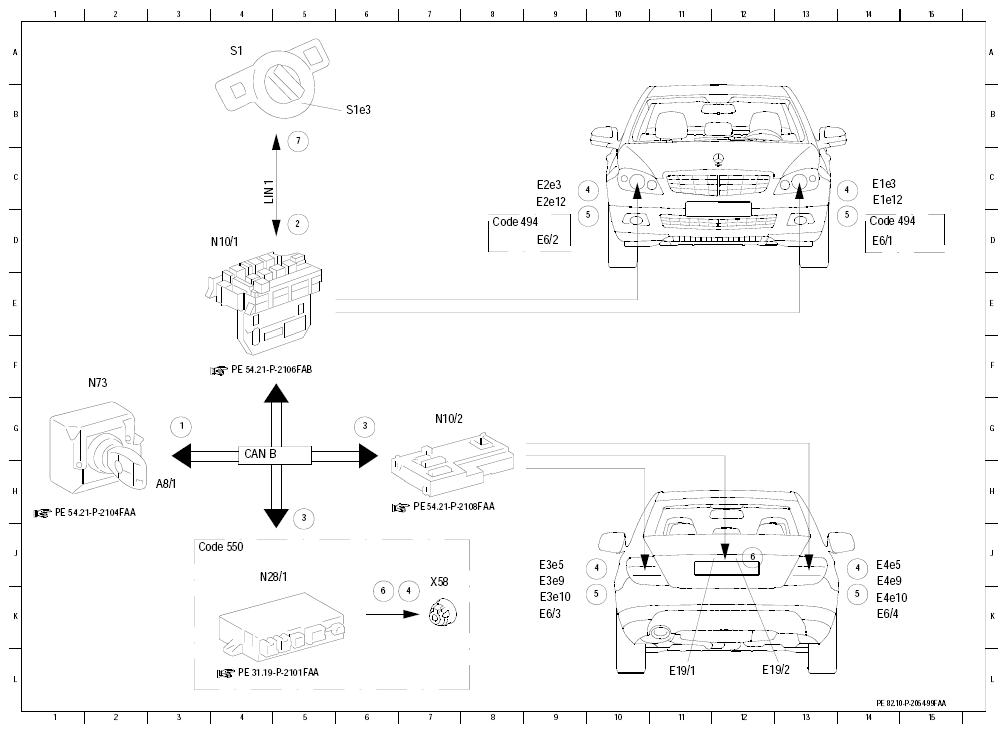

Electrical function schematic, standing light/parking lights actuation - PE82.10-P-2054-99FAA
MODEL 204 up to model year 08/YoM
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 3G |
| 2 | Exterior lights switch, status | 5D |
| 3 | Standing and parking lights, request | 5J |
| 3 | Standing and parking lights, request | 6G |
| 4 | Standing and parking lights, actuation | 7K |
| 4 | Standing and parking lights, actuation | 9C |
| 4 | Standing and parking lights, actuation | 10J |
| 4 | Standing and parking lights, actuation | 14C |
| 4 | Standing and parking lights, actuation | 14J |
| 5 | Side-marker lamp, actuation | 9D |
| 5 | Side-marker lamp, actuation | 10K |
| 5 | Side-marker lamp, actuation | 14D |
| 5 | Side-marker lamp, actuation | 14K |
| 6 | License plate lamp, actuation | 6K |
| 6 | License plate lamp, actuation | 12J |
| 7 | Standing lights indicator lamp, actuation | 5C |
| A8/1 | Transmitter key | 3H |
| CAN B | Interior CAN | 4H |
| Code 494 | USA version | 8D |
| Code 494 | USA version | 14D |
| Code 550 | Trailer hitch | 3J |
| E19/1 | Left license plate lamp | 11L |
| E19/2 | Right license plate lamp | 12L |
| E1e12 | Left front standing light 2 | 14D |
| E1e3 | Left front standing and parking lamp | 14C |
| E2e12 | Right front standing light 2 | 9D |
| E2e3 | Right front standing and parking lamp | 9C |
| E3e10 | Inner left stop lamp and taillamp | 9K |
| E3e5 | Left rear fog lamp | 9J |
| E3e9 | Left stop lamp and taillamp and parking lamp | 9K |
| E4e10 | Inner right brake light and taillight | 14K |
| E4e5 | Right rear fog lamp | 14J |
| E4e9 | Right stop lamp and taillamp and parking lamp | 14K |
| E6/1 | Left front side-marker lamp | 14D |
| E6/2 | Right front side-marker lamp | 9D |
| E6/3 | Left rear side-marker lamp | 9K |
| E6/4 | Right rear side-marker lamp | 14K |
| LIN 1 | Instrument panel LIN | 4D |
| N10/1 | Front SAM control unit with fuse and relay module | 3D |
| N10/2 | Rear SAM control unit with fuse and relay module | 7G |
| N28/1 | Trailer recognition control unit | 4K |
| N73 | Electronic ignition switch control unit | 2F |
| S1 | Exterior lights switch | 4A |
| S1e3 | Standing lamps indicator lamp | 6B |
| X58 | Trailer socket | 7K |
