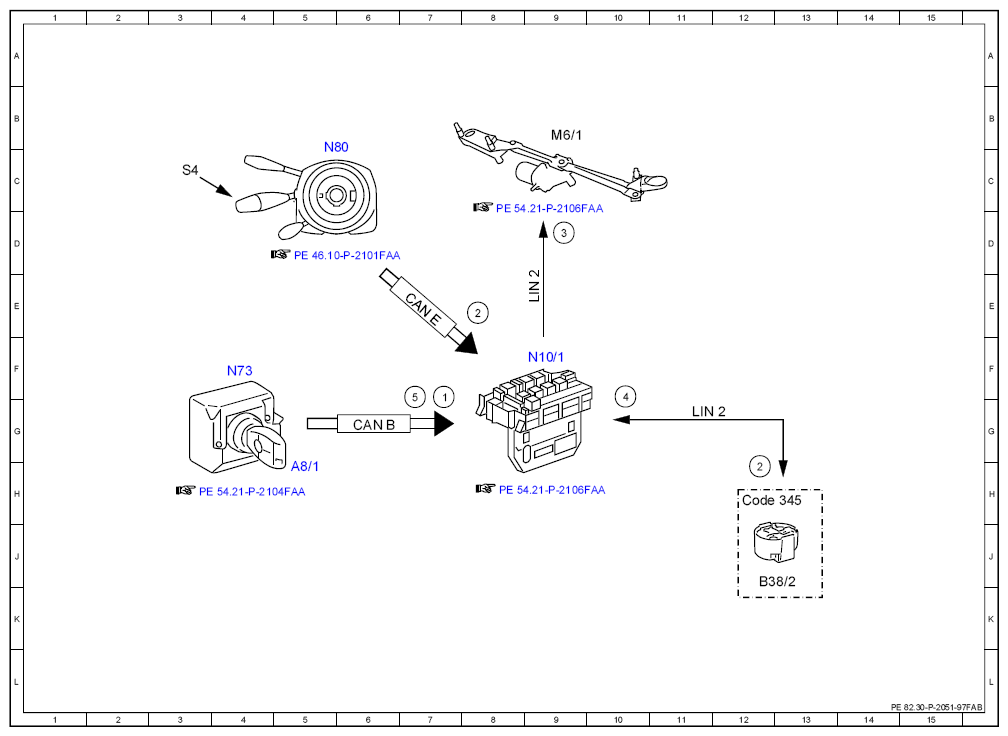

Electrical function schematic for windshield wiper - PE82.30-P-2051-97FAB
MODEL 204.0 /2 as of model year 2009 /YoM 08
MODEL 204.3
MODEL 204.9
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 7F |
| 2 | Combination switch, status | 8E |
| 2 | Combination switch, status | 12H |
| 3 | Wiper motor, actuation | 9D |
| 4 | Rain/light sensor, status | 10F |
| 5 | Circuit 50, status | 7G |
| A8/1 | Transmitter key | 5H |
| B38/2 | Rain/light sensor | 12J |
| CAN B | Interior CAN | 6G |
| CAN E | Chassis CAN | 7E |
| Code 345 | Rain sensor | 12H |
| LIN 2 | Wiper/inside rearview mirror LIN | 9E |
| LIN 2 | Wiper/inside rearview mirror LIN | 11G |
| M6/1 | Wiper motor | 9B |
| N10/1 | Front SAM control unit with fuse and relay module | 9F |
| N73 | Electronic ignition switch control unit | 4F |
| N80 | Steering column module control unit | 5C |
| S4 | Combination switch | 3C |
