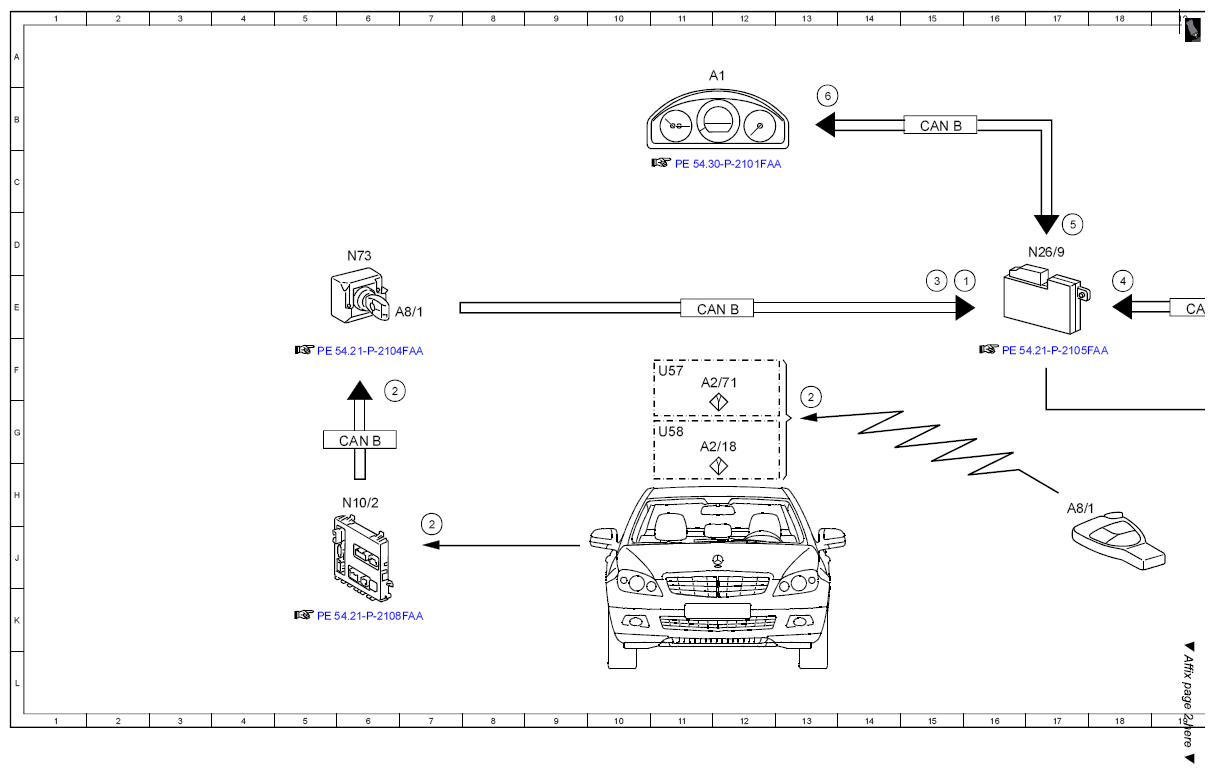

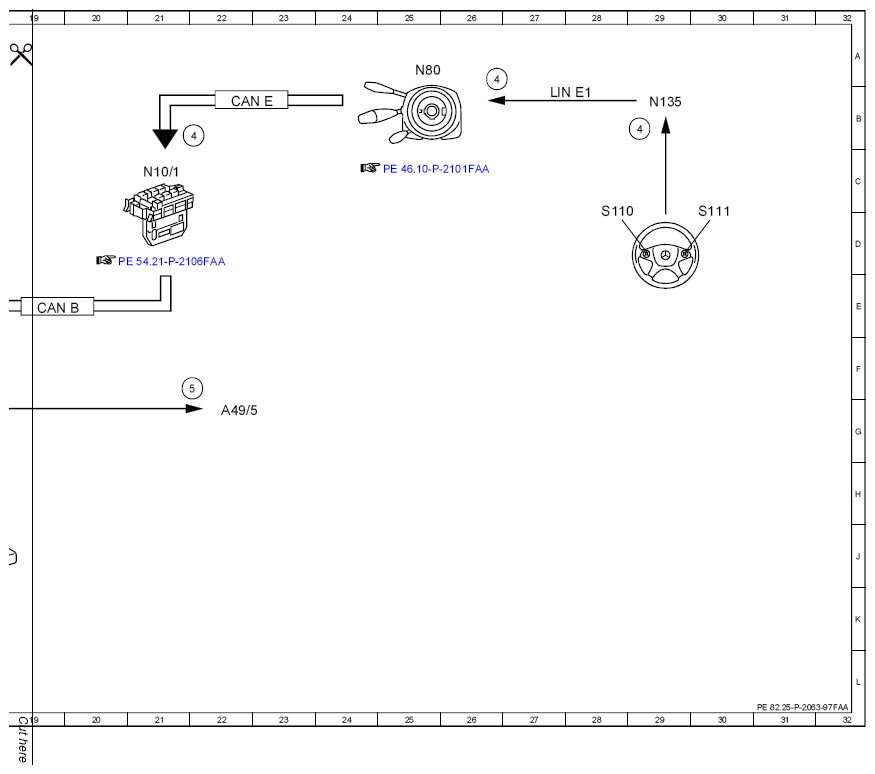

Electrical function schematic for two-way radio integration - PE82.25-P-2063-97FAA
MODEL 204.0 /2 with CODE (965) Electrical preinstallation, rental vehicles
with CODE (941) Preinstallation for radio data transmission as of model year 2009 /YoM 08
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 16E |
| 2 | Lock/unlock central locking, request | 13G |
| 2 | Lock/unlock central locking, request | 7J |
| 2 | Lock/unlock central locking, request | 6F |
| 3 | Central locking, status | 15E |
| 4 | Multifunction steering wheel button group, signal | 29B |
| 4 | Multifunction steering wheel button group, signal | 18E |
| 4 | Multifunction steering wheel button group, signal | 22B |
| 4 | Multifunction steering wheel button group, signal | 26A |
| 5 | Two-way radio data transmission on/off, signal | 22F |
| 5 | Two-way radio data transmission on/off, signal | 17D |
| 6 | Two-way radio data transmission, status | 13B |
| A1 | Instrument cluster | 11A |
| A2/18 | FM, AM and CL [ZV] antenna amplifiers | 11G |
| A2/71 | Rear window antenna amplifier 1 | 11F |
| A49/5 | Radio data transmission two-way radio | 22G |
| A8/1 | Transmitter key | 17H |
| A8/1 | Transmitter key | 7E |
| CAN B | Interior CAN | 11E |
| CAN B | Interior CAN | 15B |
| CAN B | Interior CAN | 6G |
| CAN B | Interior CAN | 19E |
| CAN E | Chassis CAN | 22B |
| LIN E1 | Steering LIN | 27B |
| N10/1 | Front SAM control unit with fuse and relay module | 21C |
| N10/2 | Rear SAM control unit with fuse and relay module | 6H |
| N135 | Steering wheel electronics | 29B |
| N26/9 | Special-purpose vehicle multifunction control unit | 17D |
| N73 | Electronic ignition switch control unit | 6D |
| N80 | Steering column module control unit | 25A |
| S110 | Left multifunction steering wheel button group | 28D |
| S111 | Right multifunction steering wheel button group | 30D |
| U57 | Valid for model 204.2 | 11F |
| U58 | Valid for model 204.0 | 11G |
