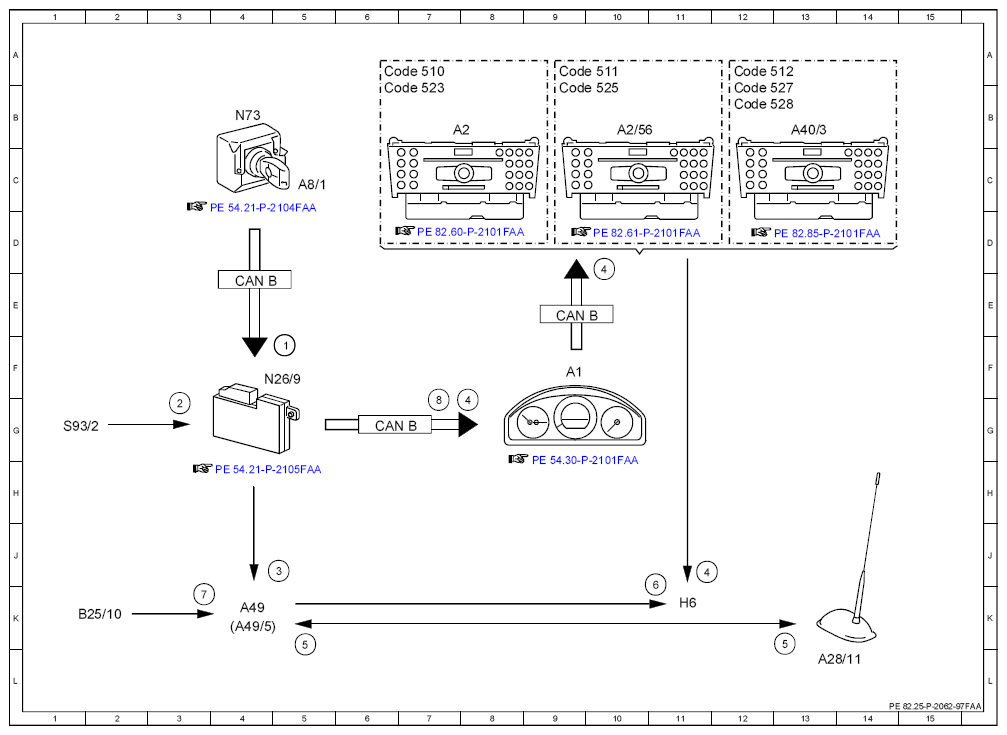

Electrical function schematic for two-way radio hands-free system - PE82.25-P-2062-97FAA
MODEL 204.0 /2 with CODE (965) Electrical preinstallation, rental vehicles with CODE (938) Preinstallation for hands-free two-way radio as of model year 2009 /YoM 08
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 5F |
| 2 | Two-way radio connection request | 3G |
| 3 | Two-way radio connection signal | 5J |
| 4 | Mute, signal | 10D |
| 4 | Mute, signal | 11J |
| 4 | Mute, signal | 8G |
| 5 | Transmit/receive signal | 5K |
| 5 | Transmit/receive signal | 13K |
| 6 | Voice output, signal | 11K |
| 7 | Voice input, signal | 3K |
| 8 | Instrument cluster, request | 7G |
| A1 | Instrument cluster | 9F |
| A2 | Radio | 7B |
| A2/56 | Radio with auto pilot system | 10B |
| A28/11 | Multifunction antenna | 13L |
| A40/3 | COMAND control unit | 13B |
| A49 | Two-way radio | 4K |
| A49/5 | Radio data transmission two-way radio | 4K |
| A8/1 | Transmitter key | 5C |
| B25/10 | Taxi two-way radio microphone | 2K |
| CAN B | Interior CAN | 6G |
| CAN B | Interior CAN | 9E |
| CAN B | Interior CAN | 4E |
| Code 510 | Audio 20 with CD changer | 6A |
| Code 511 | Audio 50 APS incl. DVD changer | 9A |
| Code 512 | COMAND APS with DVD changer | 12A |
| Code 523 | Audio 20 Radio | 6B |
| Code 525 | Audio 50 APS Radio (CD) | 9B |
| Code 527 | COMAND APS | 12B |
| Code 528 | COMAND with DVD changer | 12B |
| H6 | Taxi two-way radio speaker | 11K |
| N26/9 | Special-purpose vehicle multifunction control unit | 5F |
| N73 | Electronic ignition switch control unit | 4B |
| S93/2 | Two-way radio switch | 1G |
