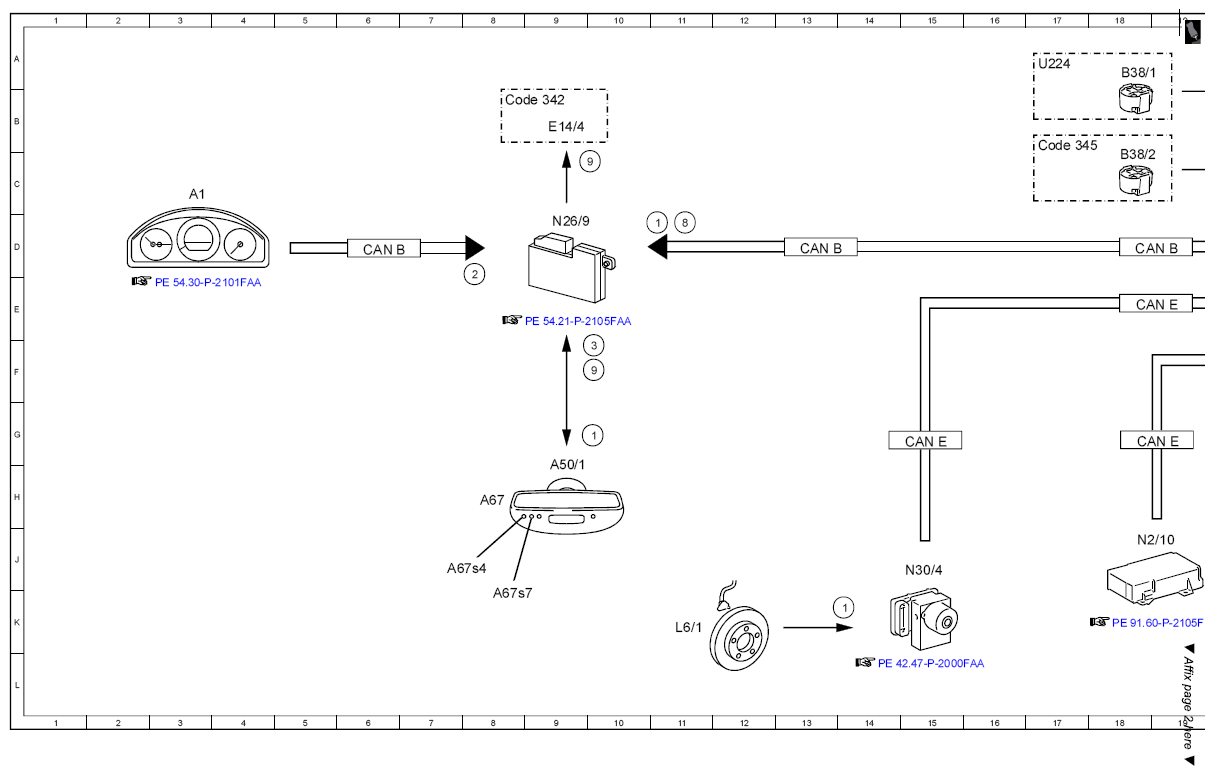

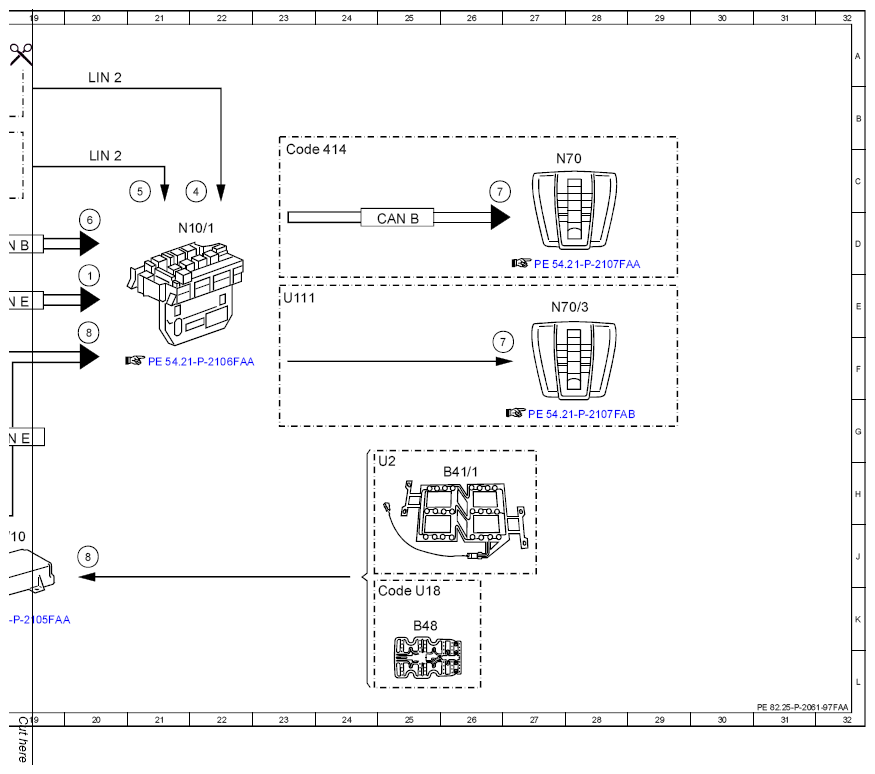

Electrical function schematic for mirror taximeter/mirror odometer - PE82.25-P-2061-97FAA
MODEL 204.0 /2 with CODE (965) Electrical preinstallation, rental vehicles
with CODE (337) Taximeter integrated into rearview mirror as of model year 2009 /YoM 08
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Wheel speed, signal | 11D |
| 1 | Wheel speed, signal | 20E |
| 1 | Wheel speed, signal | 14K |
| 1 | Wheel speed, signal | 10G |
| 2 | Vehicle speed, signal | 8E |
| 3 | Cash desk mode request | 10F |
| 4 | Light sensor, status | 22C |
| 5 | Rain/light sensor, status | 21C |
| 6 | Interior lamp, request | 20D |
| 7 | Interior lamp, actuation | 26C |
| 7 | Interior lamp, actuation | 26F |
| 8 | Front passenger seat occupation, status | 11D |
| 8 | Front passenger seat occupation, status | 20E |
| 8 | Front passenger seat occupation, status | 20J |
| 9 | Activate roof sign lamp signal | 10C |
| 9 | Activate roof sign lamp signal | 10F |
| A1 | Instrument cluster | 3C |
| A50/1 | Mirror taximeter | 9H |
| A67 | Inside rearview mirror | 8H |
| A67s4 | Taximeter button 1 | 7J |
| A67s7 | Taximeter button 4 | 8K |
| B38/1 | Light sensor | 18A |
| B38/2 | Rain/light sensor | 18C |
| B41/1 | Front passenger seat occupied recognition | 26H |
| B48 | Front passenger seat occupied recognition and ACSR | 25K |
| CAN B | Interior CAN | 18D |
| CAN B | Interior CAN | 6D |
| CAN B | Interior CAN | 25D |
| CAN B | Interior CAN | 13D |
| CAN E | Chassis CAN | 15G |
| CAN E | Chassis CAN | 18G |
| CAN E | Chassis CAN | 18E |
| Code 342 | Roof sign connection for taxi | 8B |
| Code 345 | Rain sensor | 17B |
| Code 414 | Electric glass tilting/sliding roof | 23C |
| Code U18 | Automatic child seat recognition (ACSR[AKSE]) | 25K |
| E14/4 | Roof sign lamp | 9B |
| L6/1 | Left front axle rpm sensor | 11K |
| LIN 2 | Wiper/inside rearview mirror LIN | 20C |
| LIN 2 | Wiper/inside rearview mirror LIN | 20A |
| N10/1 | Front SAM control unit with fuse and relay module | 21D |
| N2/10 | Supplemental restraint system control unit | 18J |
| N26/9 | Special-purpose vehicle multifunction control unit | 9D |
| N30/4 | Electronic Stability Program control unit | 15J |
| N70 | Overhead control panel control unit | 27C |
| N70/3 | Overhead control panel electronics | 27E |
| U111 | Valid for overhead control panel without CAN | 23E |
| U2 | Valid for all except USA | 25H |
| U224 | Valid without rain sensor | 17A |
