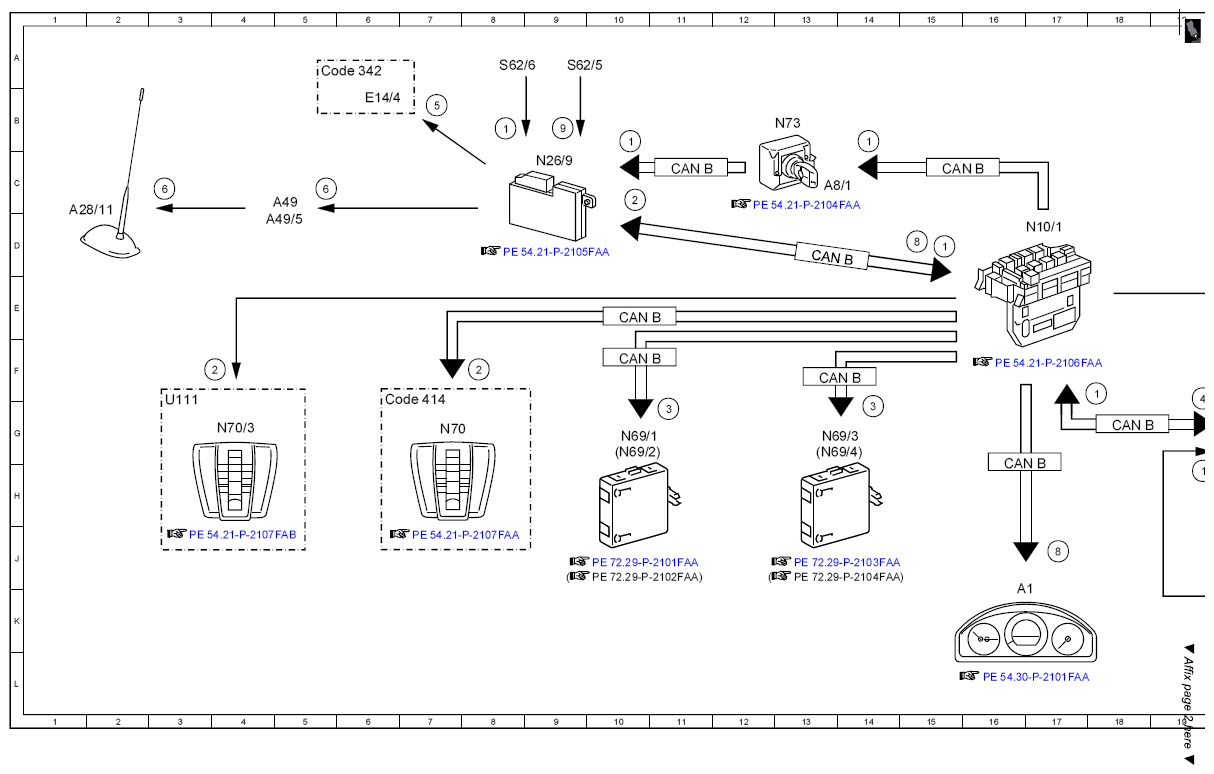

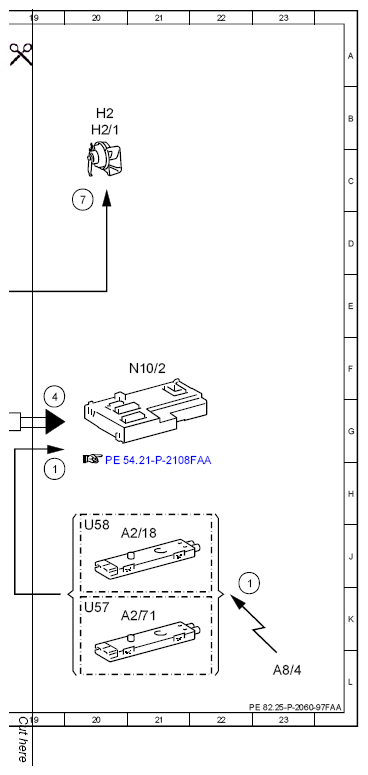

Electrical function schematic for emergency alarm - PE82.25-P-2060-97FAA
MODEL 204.0 /2 with CODE (965) Electrical preinstallation, rental vehicles
with CODE (934) Taxi emergency alarm unit as of model year 2009 /YoM 08
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Emergency alarm, signal | 22J |
| 1 | Emergency alarm, signal | 10B |
| 1 | Emergency alarm, signal | 18F |
| 1 | Emergency alarm, signal | 15D |
| 1 | Emergency alarm, signal | 14B |
| 1 | Emergency alarm, signal | 8B |
| 1 | Emergency alarm, signal | 19H |
| 2 | Interior light, requirement | 10C |
| 2 | Interior light, requirement | 4F |
| 2 | Interior light, requirement | 8F |
| 3 | Entry and exit luminaire, control | 11G |
| 3 | Entry and exit luminaire, control | 14G |
| 4 | Warning lights, requirement | 19G |
| 5 | Enable roof light sign, signal | 7B |
| 6 | Cry for help, request | 3C |
| 6 | Cry for help, request | 5C |
| 7 | Fanfare, control | 20C |
| 8 | Issue warnings requirement | 15D |
| 8 | Issue warnings requirement | 17J |
| 9 | Reset full alert signal | 9B |
| A1 | instrument cluster | 16K |
| A2/18 | Antenna Amplifier FM, AM, and ZV | 20J |
| A2/71 | 1 rear window antenna amplifier | 20K |
| A28/11 | combination antenna | 1D |
| A49 | radio telephone | 5C |
| A49/5 | Radio telephone radio data | 5D |
| A8/1 | transmitter key | 13C |
| A8/4 | Transmitter radio triggering taxi no alarm system | 23L |
| CAN B | Interior CAN | 13F |
| CAN B | Interior CAN | 18G |
| CAN B | Interior CAN | 13D |
| CAN B | Interior CAN | 10F |
| CAN B | Interior CAN | 10E |
| CAN B | Interior CAN | 16H |
| CAN B | Interior CAN | 11C |
| CAN B | Interior CAN | 15C |
| Code 342 | Connection for taxi roof sign | 5A |
| Code 414 | Sliding-lifting roof in glass version | 6G |
| E14/4 | Roof sign light | 6B |
| H2 | Fanfare left | 20B |
| H2/1 | Fanfare right | 20B |
| N10/1 | SAM control unit with fuse and relay module front | 17D |
| N10/2 | SAM control unit with fuse and relay module | 21F |
| N26/9 | Multi-function control device Special Vehicles | 9C |
| N69/1 | Controller front door left | 10G |
| N69/2 | Controller front door right | 10G |
| N69/3 | Controller rear door left | 13G |
| N69/4 | Controller rear door right | 13G |
| N70 | Controller overhead control panel | 7G |
| N70/3 | Electronics roof console | 4G |
| N73 | Electronic ignition switch control unit | 13B |
| S62/5 | Press the "extinguish" taxi no alarm system | 9A |
| S62/6 | Press the "draw lots" Taxi Notalarmanlage | 8A |
| U111 | Valid for overhead control panel without CAN | 3G |
| U57 | Valid for type 204.2 | 20K |
| U58 | Valid for type 204.0 | 20J |
