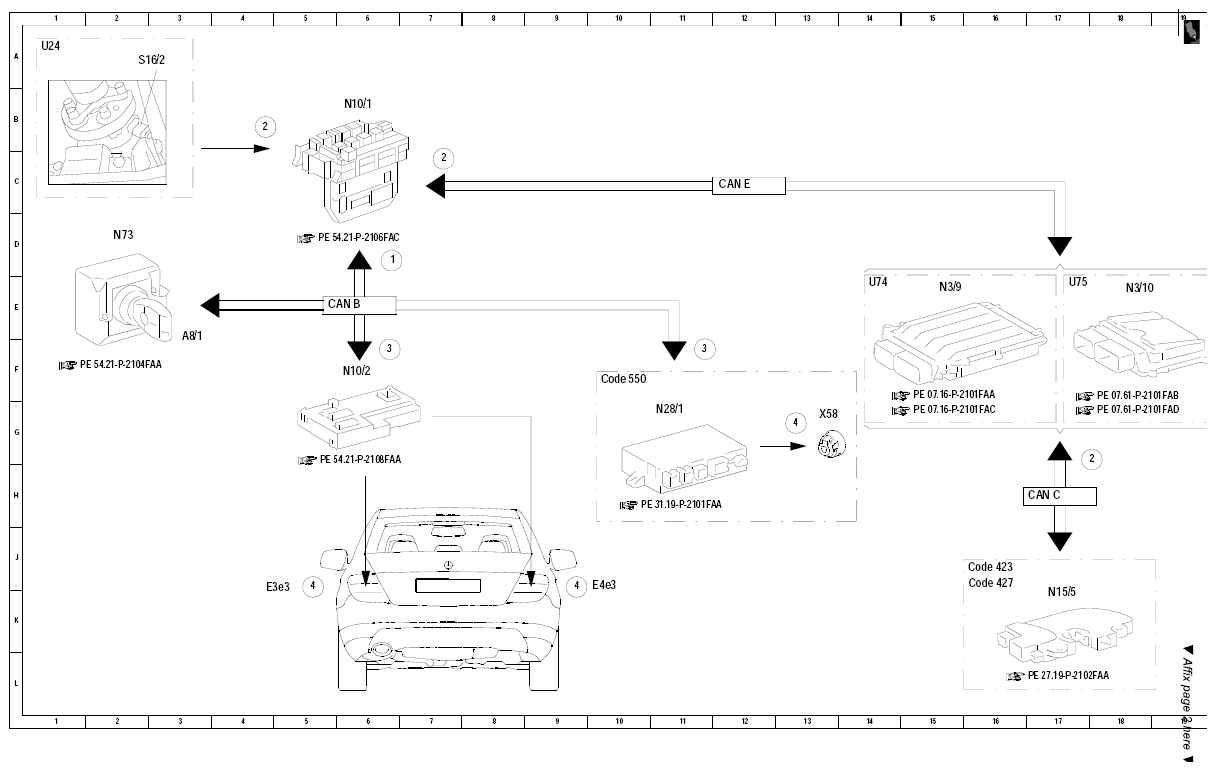

Electrical function schematic for backup light actuation - PE82.10-P-2058-99FAA
MODEL 204 up to model year 08/YoM 07
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 6D |
| 2 | Reverse gear, status | 4B |
| 2 | Reverse gear, status | 7C |
| 2 | Reverse gear, status | 17H |
| 3 | Backup lamp, request | 6F |
| 3 | Backup lamp, request | 11F |
| 4 | Backup lamp, actuation | 5K |
| 4 | Backup lamp, actuation | 9K |
| 4 | Backup lamp, actuation | 13G |
| A8/1 | Transmitter key | 3F |
| CAN B | Interior CAN | 5E |
| CAN C | Drive train CAN | 17H |
| CAN E | Chassis CAN | 12C |
| Code 423 | 5-speed automatic transmission | 16J |
| Code 427 | 7-speed automatic transmission | 16K |
| Code 550 | Trailer hitch | 10F |
| E3e3 | Left backup lamp | 4K |
| E4e3 | Right backup lamp | 10K |
| N10/1 | Front SAM control unit with fuse and relay module | 6B |
| N10/2 | Rear SAM control unit with fuse and relay module | 6F |
| N15/5 | Electronic selector lever module control unit | 17K |
| N28/1 | Trailer recognition control unit | 11G |
| N3/10 | ME-SFI [ME] control unit | 18E |
| N3/9 | CDI control unit | 15E |
| N73 | Electronic ignition switch control unit | 2D |
| S16/2 | Backup lamp switch | 2A |
| U24 | Valid for manual transmission | 1A |
| U74 | Valid for diesel engines | 14E |
| U75 | Valid for gasoline engines | 17E |
| X58 | Trailer socket | 13G |
