Remove/install paneling on tilting/sliding roof - AR77.20-P-0500CW
WARNING: This page is about a different car, the 2011 Mercedes-Benz C300, 2010 Mercedes-Benz C300, 2009 Mercedes-Benz C300, and 2008 Mercedes-Benz C300. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 204.0 /2, 212 with CODE (414) Power glass tilting/sliding roof

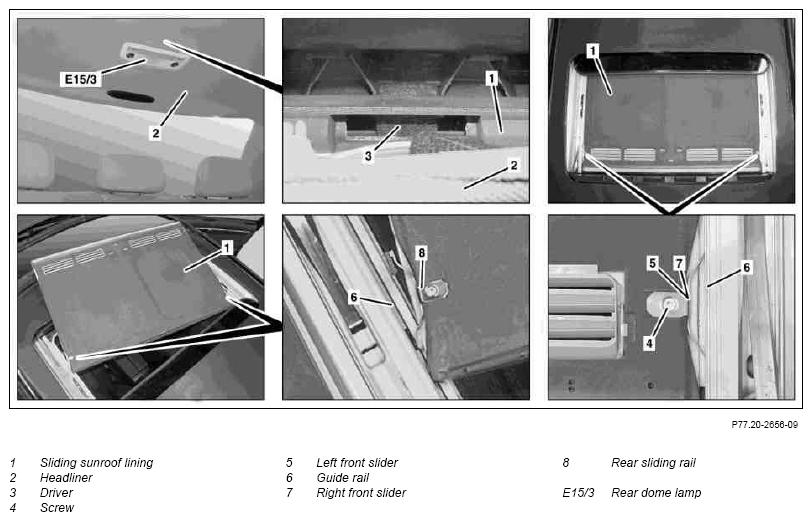

Shown on model 204.0
| Remove/install | |
| 1 | Fully open tilting/sliding roof |
| 2 | Remove rear dome lamp (E15/3) from headliner (2) and allow to hang down with electrical line connected |
| 3 | Separate sliding roof lining (1) from driver (3) downward |
| 4 | Slide sliding roof lining (1) toward front until left front slider (5) and right front slider (7) are accessible |
| 5 | Unscrew bolt (4) from left front slider (5) |
| 6 | Tilt left front slider (5) upward and outward and remove from guide rail (6) |
| 7 | Unhook right front slider (7) from guide rail (6) |
| 8 | Carefully push sliding roof lining (1) toward front and guide out of left and right guide rail (6) toward front at an angle |
| 9 | Install in the reverse order |
