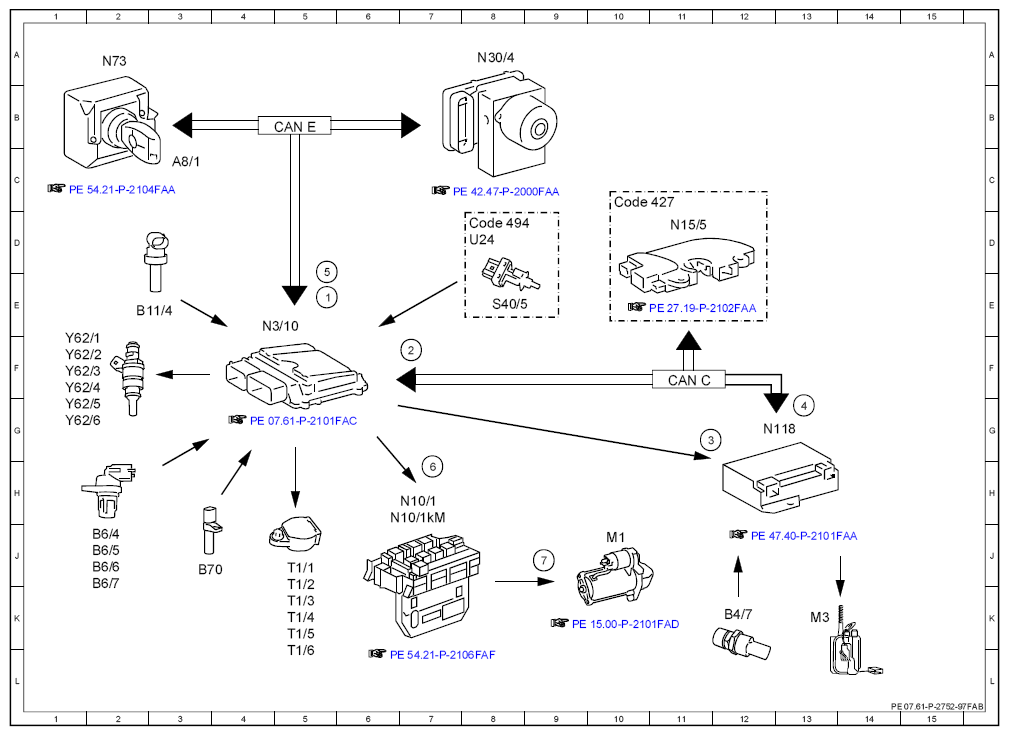

| 1 |
Circuit 50, status |
5E |
| 2 |
Shift stage, request |
7F |
| 3 |
Fuel pump, request ON |
11G |
| 4 |
Fuel pump, specified pressure request |
13G |
| 5 |
Service brake, status |
5E |
| 6 |
Starter circuit 50 relay, actuation |
7H |
| 7 |
Starter, actuation |
9J |
| A8/1 |
Transmitter key |
3C |
| B11/4 |
Coolant temperature sensor |
2E |
| B4/7 |
Fuel pressure sensor |
12K |
| B6/4 |
Left intake camshaft Hall sensor |
2J |
| B6/5 |
Right intake camshaft Hall sensor |
2J |
| B6/6 |
Left exhaust camshaft Hall sensor |
2J |
| B6/7 |
Right exhaust camshaft Hall sensor |
2K |
| B70 |
Crankshaft Hall sensor |
3J |
| CAN C |
Drive train CAN |
11F |
| CAN E |
Chassis CAN |
5B |
| Code 427 |
7-speed automatic transmission |
11C |
| Code 494 |
USA version |
8D |
| M1 |
Starter |
10J |
| M3 |
Fuel pump (FP) |
13K |
| N10/1 |
Front SAM control unit with fuse and relay module |
7H |
| N10/1kM |
Starter circuit 50 relay |
7H |
| N118 |
Fuel pump control unit |
12G |
| N15/5 |
Electronic selector lever module control unit |
11D |
| N3/10 |
ME-SFI [ME] control unit |
4E |
| N30/4 |
Electronic Stability Program control unit |
8A |
| N73 |
Electronic ignition switch control unit |
2A |
| S40/5 |
Start enable clutch pedal switch |
8E |
| T1/1 |
Cylinder 1 ignition coil |
5J |
| T1/2 |
Cylinder 2 ignition coil |
5K |
| T1/3 |
Cylinder 3 ignition coil |
5K |
| T1/4 |
Cylinder 4 ignition coil |
5K |
| T1/5 |
Cylinder 5 ignition coil |
5K |
| T1/6 |
Cylinder 6 ignition coil |
5L |
| U24 |
Valid for manual transmission |
8D |
| Y62/1 |
Cylinder 1 injection valve |
1F |
| Y62/2 |
Cylinder 2 injection valve |
1F |
| Y62/3 |
Cylinder 3 injection valve |
1F |
| Y62/4 |
Cylinder 4 injection valve |
1F |
| Y62/5 |
Cylinder 5 injection valve |
1G |
| Y62/6 |
Cylinder 6 injection valve |
1G |
