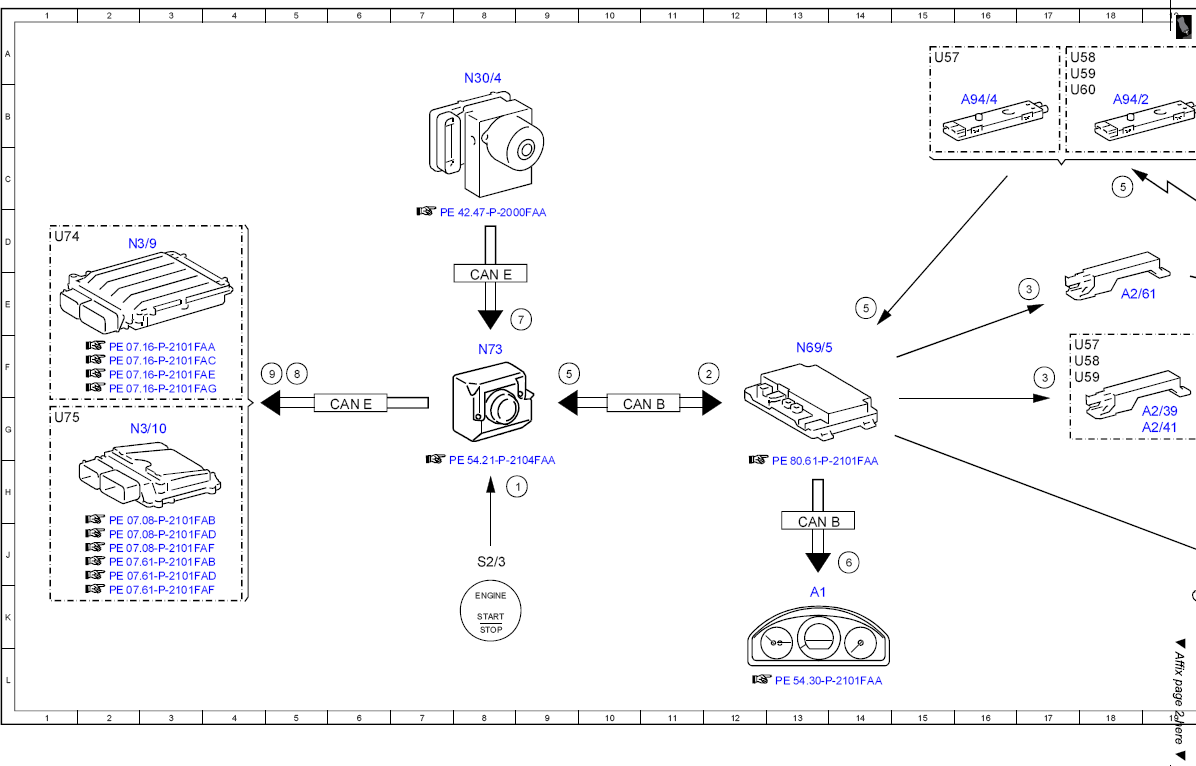

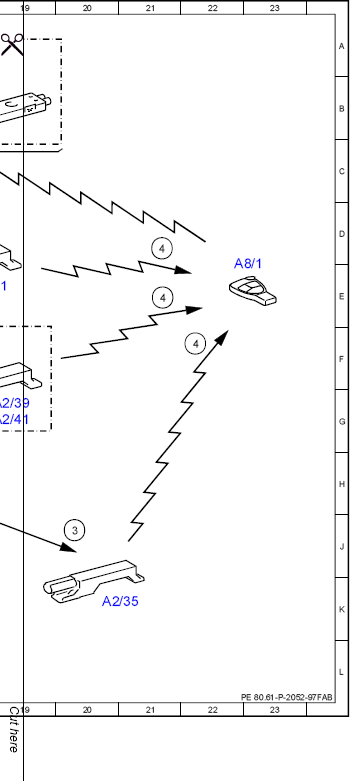

Function schematic for electric KEYLESS-GO engine start/stop - PE80.61-P-2052-97FAB
MODEL 204.0 /2 with CODE (889) KEYLESS-GO as of model year 2009 /YoM 08 MODEL 204.3 with CODE (889) KEYLESS-GO. MODEL 204.9 with CODE (889) KEYLESS-GO.
| Code: | Designation: | Position: |
|---|---|---|
| 1 | KEYLESS-GO start/stop button, status | 8H |
| 2 | KEYLESS-GO control unit, request | 12F |
| 3 | KEYLESS-GO antenna, actuation | 20J |
| 3 | KEYLESS-GO antenna, actuation | 17F |
| 3 | KEYLESS-GO antenna, actuation | 17E |
| 4 | Transmitter key, request | 22F |
| 4 | Transmitter key, request | 21E |
| 4 | Transmitter key, request | 21D |
| 5 | Access authorization code, signal | 9F |
| 5 | Access authorization code, signal | 14E |
| 5 | Access authorization code, signal | 18C |
| 6 | Instrument cluster, message | 14J |
| 7 | Service brake, status | 9E |
| 8 | Circuit 15, status | 5F |
| 9 | Circuit 50, status | 5F |
| A1 | Instrument cluster | 13K |
| A2/35 | Trunk KEYLESS GO antenna | 20K |
| A2/39 | Left rear door KEYLESS GO antenna | 18G |
| A2/41 | Right rear door KEYLESS GO antenna | 18G |
| A2/61 | Interior KEYLESS GO antenna | 18E |
| A8/1 | Transmitter key | 22E |
| A94/2 | TV 2 antenna amplifier | 18B |
| A94/4 | KEYLESS-GO antenna amplifier | 16B |
| CAN B | Interior CAN | 10G |
| CAN B | Interior CAN | 13J |
| CAN E | Chassis CAN | 6G |
| CAN E | Chassis CAN | 8E |
| N3/10 | ME-SFI [ME] control unit | 2G |
| N3/9 | CDI control unit | 2D |
| N30/4 | Electronic Stability Program control unit | 8A |
| N69/5 | KEYLESS-GO control unit | 13F |
| N73 | Electronic ignition switch control unit | 8F |
| S2/3 | KEYLESS GO start/stop button | 8J |
| U57 | Valid for model 204.2 | 15A |
| U57 | Valid for model 204.2 | 17F |
| U58 | Valid for model 204.0 | 17A |
| U58 | Valid for model 204.0 | 17F |
| U59 | Valid for model 204.9 | 17A |
| U59 | Valid for model 204.9 | 17F |
| U60 | Valid for model 204.3 | 17B |
| U74 | Valid for diesel engines | 1D |
| U75 | Valid for gasoline engines | 1G |
