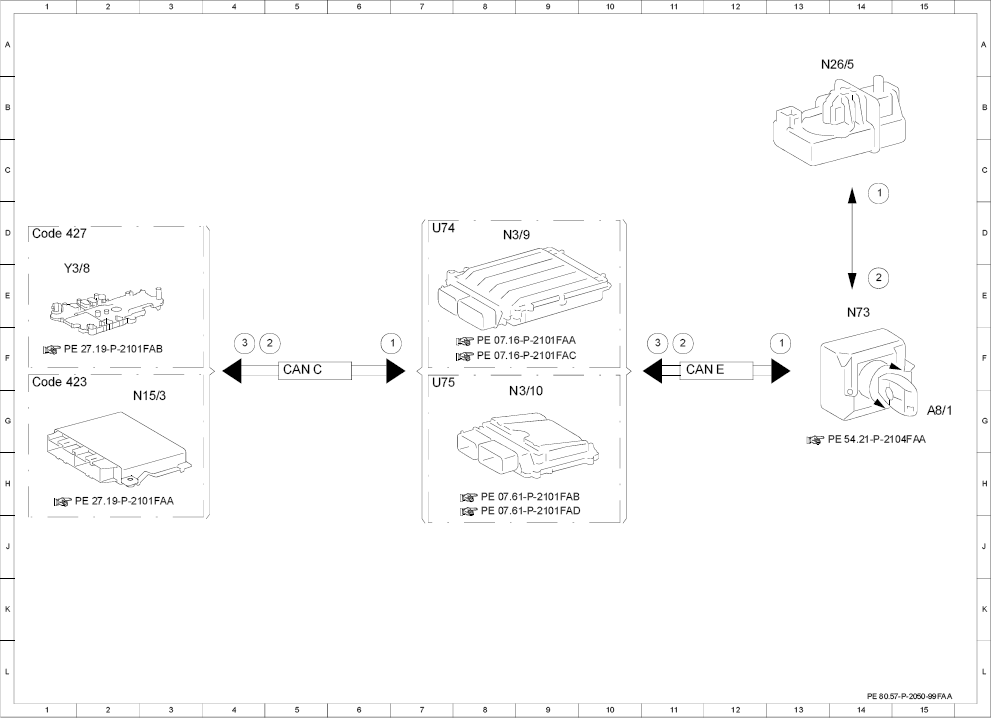

Electrical function schematic for drive authorization system (DAS) - PE80.57-P-2050-99FAA
MODEL 204 up to model year 08/YoM 07
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Drive authorization query, signal | 6 F |
| 1 | Drive authorization query, signal | 13 F |
| 1 | Drive authorization query, signal | 14 D |
| 2 | Drive authorization feedback, signal | 5 F |
| 2 | Drive authorization feedback, signal | 11 F |
| 2 | Drive authorization feedback, signal | 14 E |
| 3 | Circuit 15, status | 4 F |
| 3 | Circuit 15, status | 11 F |
| A8/1 | Transmitter key | 15 G |
| CAN C | Drive train CAN | 5 F |
| CAN E | Chassis CAN | 11 F |
| Code 423 | 5-speed automatic transmission | 1 G |
| Code 427 | 7-speed automatic transmission | 1 D |
| N15/3 | Electronic transmission control unit | 2 G |
| N26/5 | Electric steering lock control unit | 13 A |
| N3/10 | ME-SFI [ME] control unit | 8 G |
| N3/9 | CDI control unit | 8 D |
| N73 | Electronic ignition switch control unit | 14 E |
| U74 | Valid for diesel engines | 7 D |
| U75 | Valid for gasoline engines | 7 G |
| Y3/8 | Fully integrated transmission control unit | 1 E |
