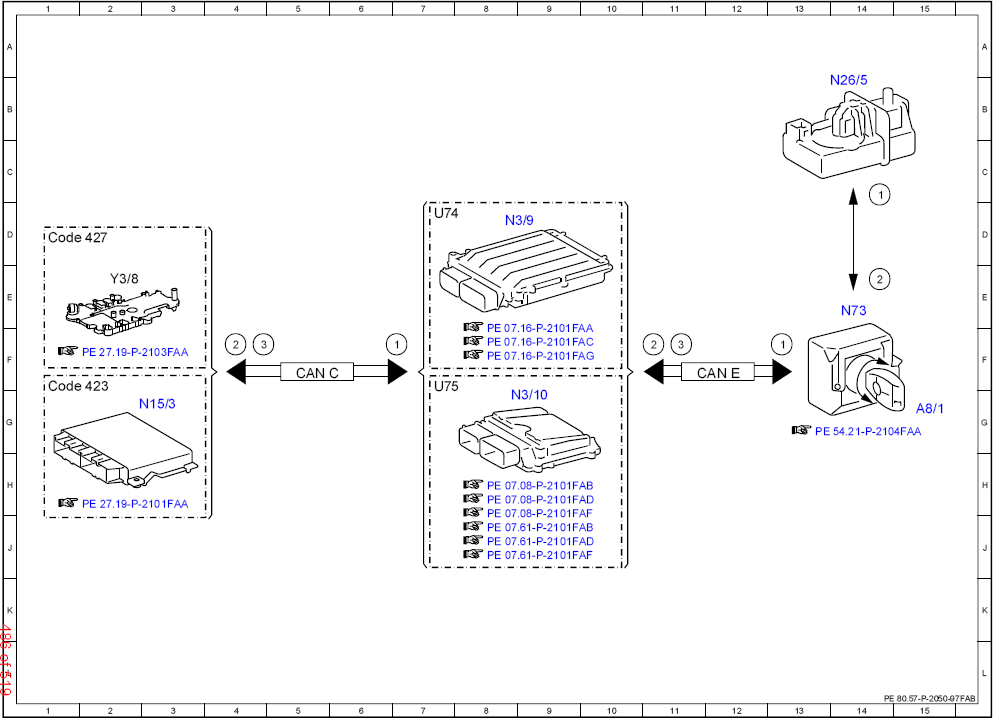

Electrical function schematic for drive authorization system (DAS) - PE80.57-P-2050-97FAB
MODEL 204.0 /2 as of model year 2009 /YoM 08 MODEL 204.3 MODEL 204.9
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Drive authorization query, signal | 7F |
| 1 | Drive authorization query, signal | 13F |
| 1 | Drive authorization query, signal | 14C |
| 2 | Drive authorization feedback, signal | 4F |
| 2 | Drive authorization feedback, signal | 11F |
| 2 | Drive authorization feedback, signal | 14E |
| 3 | Circuit 15, status | 4F |
| 3 | Circuit 15, status | 11F |
| A8/1 | Transmitter key | 15G |
| CAN C | Drive train CAN | 5F |
| CAN E | Chassis CAN | 12F |
| Code 423 | 5-speed automatic transmission | 1F |
| Code 427 | 7-speed automatic transmission | 1D |
| N15/3 | Electronic transmission control unit | 3G |
| N26/5 | Electric steering lock control unit | 13B |
| N3/10 | ME-SFI [ME] control unit | 8G |
| N3/9 | CDI control unit | 8D |
| N73 | Electronic ignition switch control unit | 14E |
| U74 | Valid for diesel engines | 7D |
| U75 | Valid for gasoline engines | 7G |
| Y3/8 | Fully integrated transmission control unit | 2E |
