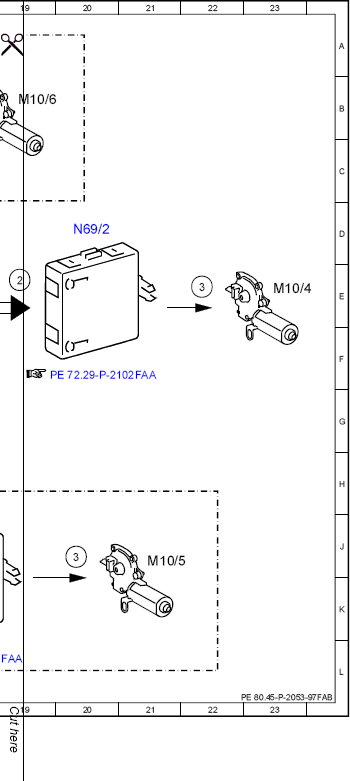

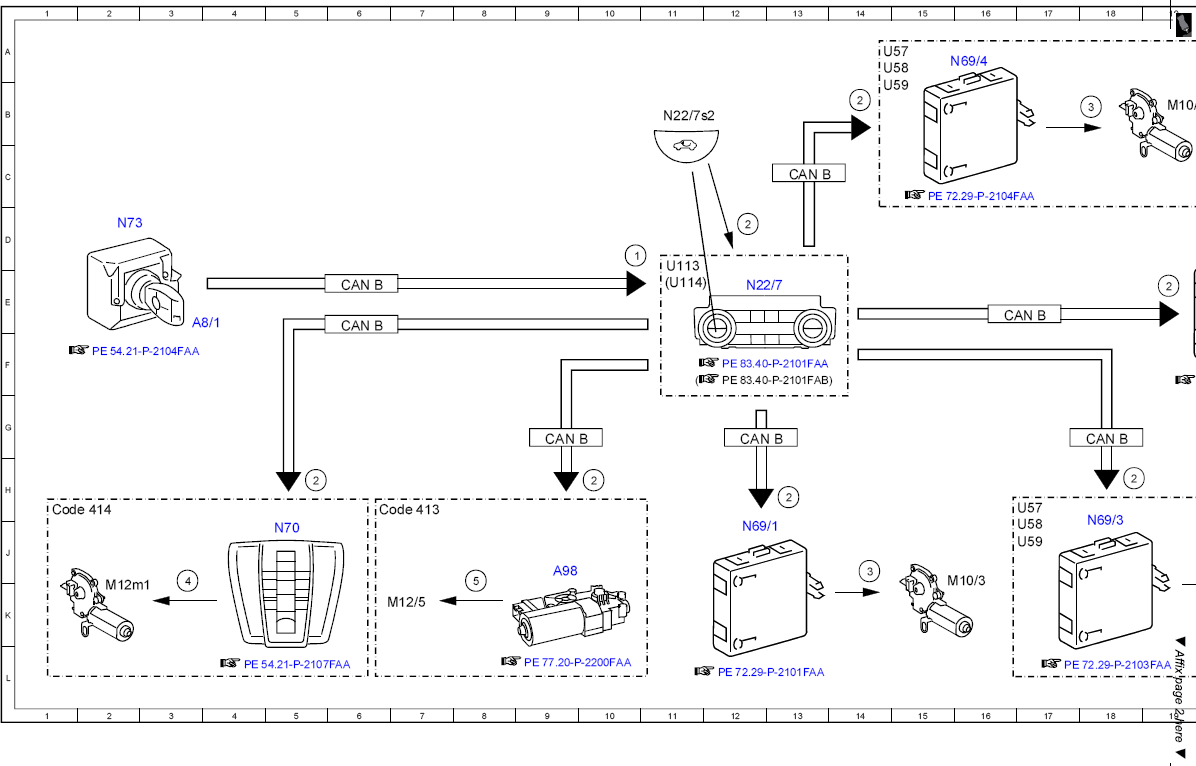

Electrical function schematic for convenience opening/closing via recirculated air function - PE80.45-P-2053-97FAB
MODEL 204.0 /2 as of model year 2009 /YoM 08 MODEL 204.3 MODEL 204.9
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 10D |
| 2 | Comfort closing/opening, request | 5H |
| 2 | Comfort closing/opening, request | 10H |
| 2 | Comfort closing/opening, request | 12D |
| 2 | Comfort closing/opening, request | 13H |
| 2 | Comfort closing/opening, request | 18H |
| 2 | Comfort closing/opening, request | 19E |
| 2 | Comfort closing/opening, request | 14B |
| 3 | Power window motor, actuation | 14J |
| 3 | Power window motor, actuation | 20J |
| 3 | Power window motor, actuation | 18B |
| 3 | Power window motor, actuation | 22E |
| 4 | Tilting/sliding roof motor, actuation | 3K |
| 5 | Panoramic sliding roof roller sun blind drive unit, actuation | 8K |
| A8/1 | Transmitter key | 3E |
| A98 | Panoramic sliding roof control module | 9J |
| CAN B | Interior CAN | 12G |
| CAN B | Interior CAN | 9G |
| CAN B | Interior CAN | 6E |
| CAN B | Interior CAN | 6E |
| CAN B | Interior CAN | 18G |
| CAN B | Interior CAN | 16E |
| CAN B | Interior CAN | 13C |
| Code 413 | Panoramic sliding sunroof | 6H |
| Code 414 | Electric glass tilting/sliding roof | 1H |
| M10/3 | Left front door power window motor | 16K |
| M10/4 | Right front door power window motor | 23E |
| M10/5 | Left rear door power window motor | 21J |
| M10/6 | Right rear door power window motor | 19B |
| M12/5 | Panoramic sliding roof roller sun blind drive unit | 7K |
| M12m1 | Tilting/sliding roof motor | 2K |
| N22/7 | Automatic air conditioning control and operating unit | 12E |
| N22/7s2 | Air recirculation mode button | 11B |
| N69/1 | Left front door control unit | 12J |
| N69/2 | Right front door control unit | 20D |
| N69/3 | Left rear door control unit | 18J |
| N69/4 | Right rear door control unit | 16A |
| N70 | Overhead control panel control unit | 5J |
| N73 | Electronic ignition switch control unit | 2D |
| U113 | Valid for 2-zone THERMATIC | 11E |
| U114 | Valid for 3-zone THERMOTRONIC | 11E |
| U57 | Valid for model 204.2 | 14A |
| U57 | Valid for model 204.2 | 17H |
| U58 | Valid for model 204.0 | 14A |
| U58 | Valid for model 204.0 | 17J |
| U59 | Valid for model 204.9 | 14B |
| U59 | Valid for model 204.9 | 17J |
