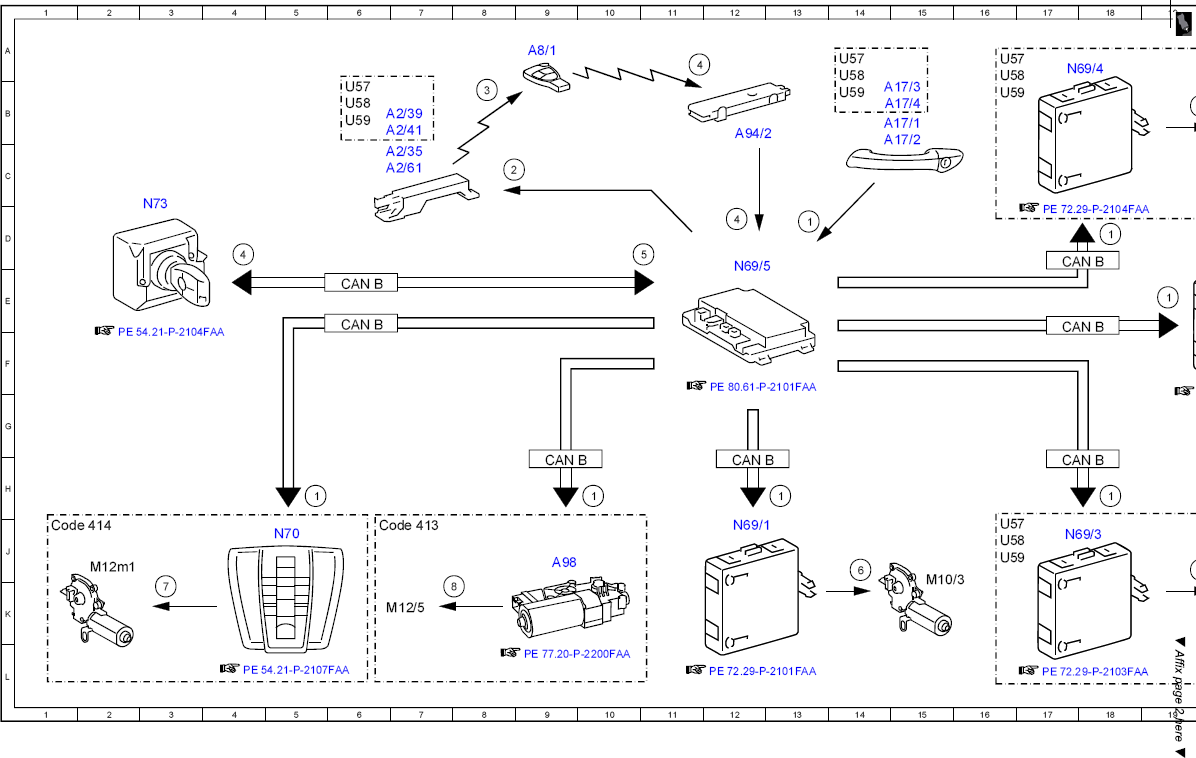

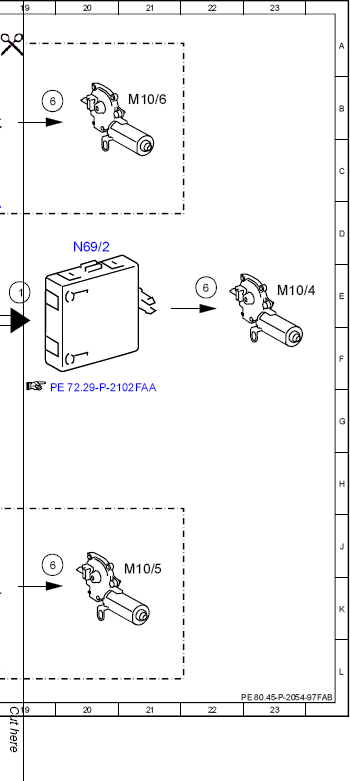

Electrical function schematic for convenience closing via KEYLESS-GO - PE80.45-P-2054-97FAB
MODEL 204.0 /2 with CODE (889) KEYLESS-GO as of model year 2009 /YoM 08 MODEL 204.3 with CODE (889) KEYLESS-GO. MODEL 204.9 with CODE (889) KEYLESS-GO.
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Comfort closing, request | 5H |
| 1 | Comfort closing, request | 10H |
| 1 | Comfort closing, request | 13H |
| 1 | Comfort closing, request | 18H |
| 1 | Comfort closing, request | 13D |
| 1 | Comfort closing, request | 19E |
| 1 | Comfort closing, request | 18D |
| 2 | KEYLESS-GO antenna, actuation | 8C |
| 3 | Transmitter key, request | 8B |
| 4 | Access authorization code, signal | 4D |
| 4 | Access authorization code, signal | 12D |
| 4 | Access authorization code, signal | 11A |
| 5 | Enable comfort closing, signal | 11D |
| 6 | Power window motor, actuation | 14J |
| 6 | Power window motor, actuation | 19J |
| 6 | Power window motor, actuation | 19B |
| 6 | Power window motor, actuation | 22E |
| 7 | Tilting/sliding roof motor, actuation | 3K |
| 8 | Panoramic sliding roof roller sun blind drive unit, actuation | 7K |
| A17/1 | Left front KEYLESS GO door handle | 15B |
| A17/2 | Right front KEYLESS GO door handle | 15B |
| A17/3 | Left rear KEYLESS GO door handle | 15B |
| A17/4 | Right rear KEYLESS GO door handle | 15B |
| A2/35 | Trunk KEYLESS GO antenna | 6C |
| A2/39 | Left rear door KEYLESS GO antenna | 6B |
| A2/41 | Right rear door KEYLESS GO antenna | 6B |
| A2/61 | Interior KEYLESS GO antenna | 6C |
| A8/1 | Transmitter key | 9A |
| A94/2 | TV 2 antenna amplifier | 12B |
| A98 | Panoramic sliding roof control module | 9J |
| CAN B | Interior CAN | 12H |
| CAN B | Interior CAN | 9H |
| CAN B | Interior CAN | 6E |
| CAN B | Interior CAN | 6E |
| CAN B | Interior CAN | 17H |
| CAN B | Interior CAN | 17D |
| CAN B | Interior CAN | 17E |
| Code 413 | Panoramic sliding sunroof | 6J |
| Code 414 | Electric glass tilting/sliding roof | 1J |
| M10/3 | Left front door power window motor | 15K |
| M10/4 | Right front door power window motor | 23E |
| M10/5 | Left rear door power window motor | 21J |
| M10/6 | Right rear door power window motor | 21B |
| M12/5 | Panoramic sliding roof roller sun blind drive unit | 7K |
| M12m1 | Tilting/sliding roof motor | 2J |
| N69/1 | Left front door control unit | 12J |
| N69/2 | Right front door control unit | 20D |
| N69/3 | Left rear door control unit | 17J |
| N69/4 | Right rear door control unit | 17A |
| N69/5 | KEYLESS-GO control unit | 12E |
| N70 | Overhead control panel control unit | 5J |
| N73 | Electronic ignition switch control unit | 3D |
| U57 | Valid for model 204.2 | 16A |
| U57 | Valid for model 204.2 | 14A |
| U57 | Valid for model 204.2 | 6B |
| U57 | Valid for model 204.2 | 16J |
| U58 | Valid for model 204.0 | 16A |
| U58 | Valid for model 204.0 | 14A |
| U58 | Valid for model 204.0 | 6B |
| U58 | Valid for model 204.0 | 16J |
| U59 | Valid for model 204.9 | 16B |
| U59 | Valid for model 204.9 | 14B |
| U59 | Valid for model 204.9 | 6B |
| U59 | Valid for model 204.9 | 16J |
