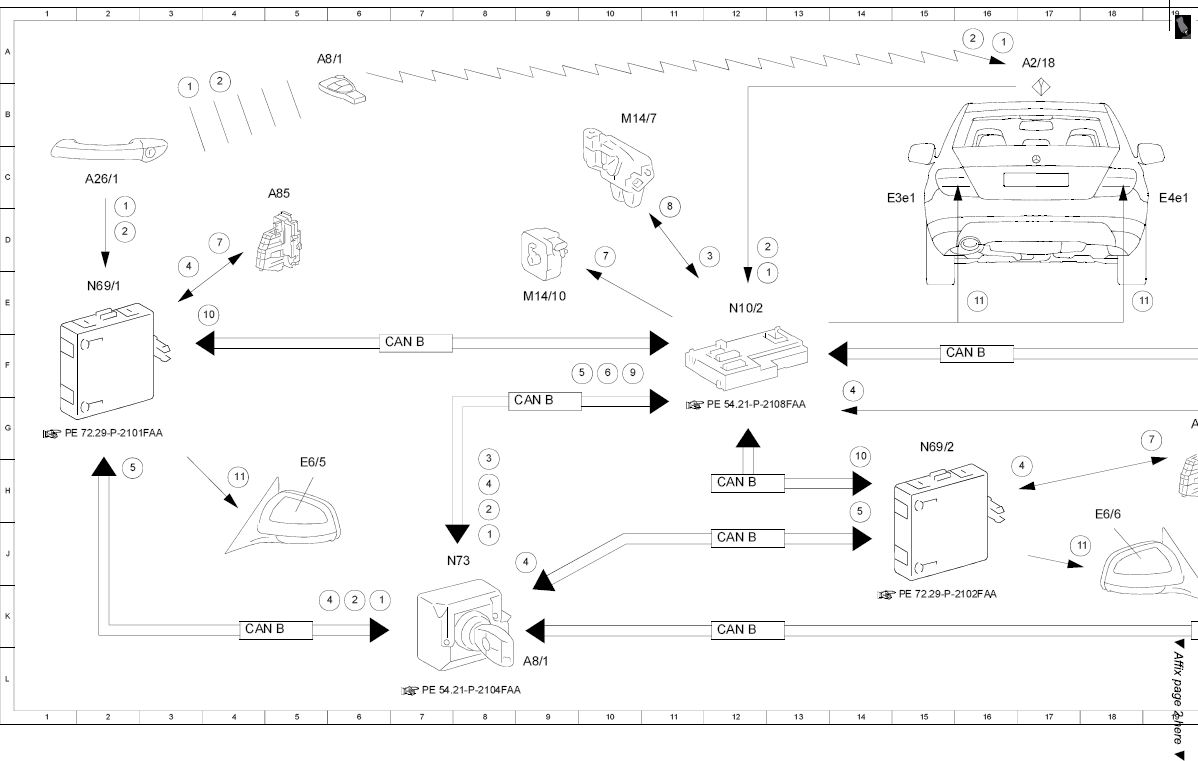

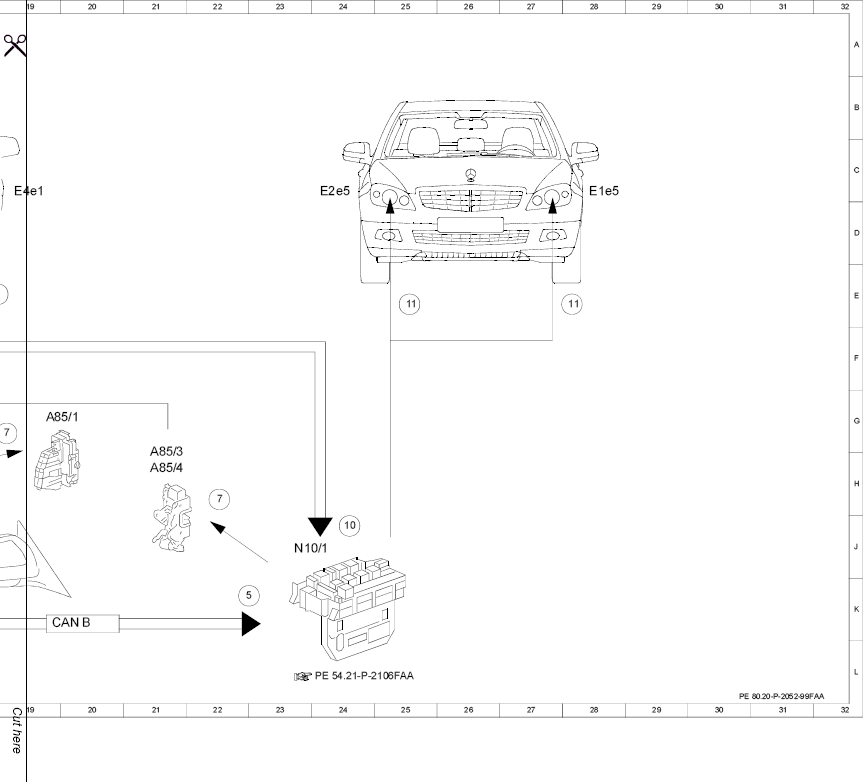

Electrical function schematic for central locking, operation with transmitter key - PE80.20-P-2052-99FAA
MODEL 204.0 up to model year 08/YoM 07
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Lock/unlock central locking, request | 2 D |
| 1 | Lock/unlock central locking, request | 3 B |
| 1 | Lock/unlock central locking, request | 6 K |
| 1 | Lock/unlock central locking, request | 8 J |
| 1 | Lock/unlock central locking, request | 12 E |
| 1 | Lock/unlock central locking, request | 16 A |
| 10 | Flasher frequency, signal | 3 E |
| 10 | Flasher frequency, signal | 14 H |
| 10 | Flasher frequency, signal | 24 J |
| 11 | Turn signal lamp, actuation | 4 H |
| 11 | Turn signal lamp, actuation | 16 E |
| 11 | Turn signal lamp, actuation | 17 J |
| 11 | Turn signal lamp, actuation | 18 E |
| 11 | Turn signal lamp, actuation | 25 E |
| 11 | Turn signal lamp, actuation | 28 E |
| 2 | Access authorization code, signal | 2 D |
| 2 | Access authorization code, signal | 4 B |
| 2 | Access authorization code, signal | 6 K |
| 2 | Access authorization code, signal | 8 H |
| 2 | Access authorization code, signal | 12 D |
| 2 | Access authorization code, signal | 16 A |
| 3 | Trunk lid rotary tumbler switch, status | 8 H |
| 3 | Trunk lid rotary tumbler switch, status | 12 D |
| 4 | Door rotary tumbler switch, status | 3 E |
| 4 | Door rotary tumbler switch, status | 5 K |
| 4 | Door rotary tumbler switch, status | 8 H |
| 4 | Door rotary tumbler switch, status | 9 J |
| 4 | Door rotary tumbler switch, status | 14 G |
| 4 | Door rotary tumbler switch, status | 17 H |
| 5 | Open/close central locking, request | 2 H |
| 5 | Open/close central locking, request | 9 F |
| 5 | Open/close central locking, request | 14 H |
| 5 | Open/close central locking, request | 22 K |
| 6 | Open trunk lid, request | 10 F |
| 7 | Central locking motor, actuation | 4 D |
| 7 | Central locking motor, actuation | 10 D |
| 7 | Central locking motor, actuation | 19 G |
| 7 | Central locking motor, actuation | 22 H |
| 8 | Trunk lid central locking motor, actuation | 11 D |
| 9 | Visual feedback, request | 10 F |
| A2/18 | FM, AM and CL [ZV] antenna amplifier | 17 A |
| A26/1 | Driver-side front door infrared remote control receiver | 2 C |
| A8/1 | Transmitter key | 5 A |
| A8/1 | Transmitter key | 9 L |
| A85 | Left front door lock | 5 C |
| A85/1 | Right front door lock | 19 G |
| A85/3 | Left rear door lock | 21 H |
| A85/4 | Right rear door lock | 21 H |
| CAN B | Interior CAN | 4 K |
| CAN B | Interior CAN | 6 F |
| CAN B | Interior CAN | 8 G |
| CAN B | Interior CAN | 12 K |
| CAN B | Interior CAN | 12 J |
| CAN B | Interior CAN | 12 H |
| CAN B | Interior CAN | 15 F |
| CAN B | Interior CAN | 19 K |
| E1e5 | Left front turn signal lamp | 28 D |
| E2e5 | Right front turn signal lamp | 24 D |
| E3e1 | Left rear turn signal lamp | 14 D |
| E4e1 | Right rear turn signal lamp | 19 D |
| E6/5 | Left outside mirror turn signal lamp | 5 H |
| E6/6 | Right outside mirror turn signal lamp | 18 J |
| M14/10 | Tank cap central locking motor | 9 E |
| M14/7 | Tailgate central locking motor | 10 B |
| N10/1 | Front SAM control unit with fuse and relay module | 23 J |
| N10/2 | Rear SAM control unit with fuse and relay module | 12 E |
| N69/1 | Left front door control unit | 2 E |
| N69/2 | Right front door control unit | 15 G |
| N73 | Electronic ignition switch control unit | 7 J |
