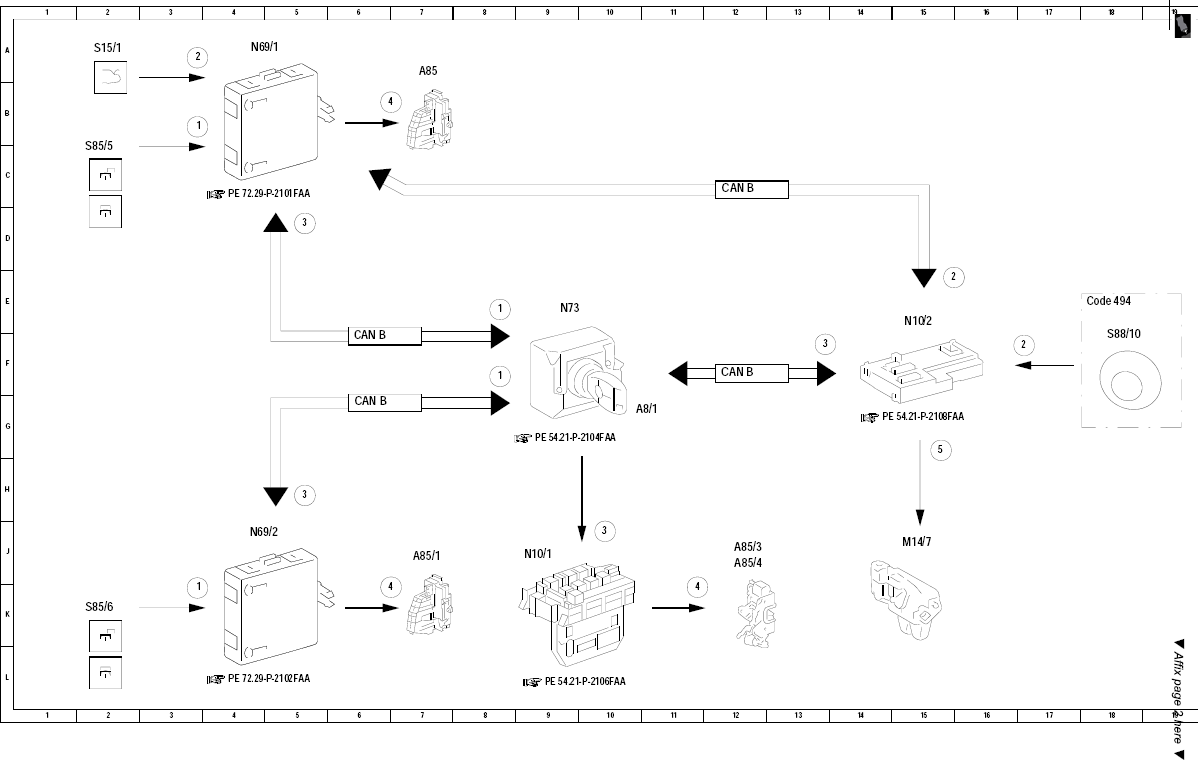

Electrical function schematic for central locking with interior switch, locking and unlocking - PE80.20-P-2053-99FAA
MODEL 204 up to model year 08/YoM 07
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Lock/unlock central locking, request | 3 K |
| 1 | Lock/unlock central locking, request | 3 B |
| 1 | Lock/unlock central locking, request | 8 F |
| 1 | Lock/unlock central locking, request | 8 E |
| 2 | Open trunk lid, request | 3 A |
| 2 | Open trunk lid, request | 15 E |
| 2 | Open trunk lid, request | 17 F |
| 3 | Open/close central locking, request | 5 H |
| 3 | Open/close central locking, request | 5 D |
| 3 | Open/close central locking, request | 10 J |
| 3 | Open/close central locking, request | 13 F |
| 4 | Central locking motor, actuation | 6 K |
| 4 | Central locking motor, actuation | 6 B |
| 4 | Central locking motor, actuation | 11 K |
| 5 | Trunk lid central locking motor, actuation | 15 H |
| A8/1 | Transmitter key | 10 G |
| A85 | Left front door lock | 7 A |
| A85/1 | Right front door lock | 7 J |
| A85/3 | Left rear door lock | 12 J |
| A85/4 | Right rear door lock | 12 J |
| CAN B | Interior CAN | 6 G |
| CAN B | Interior CAN | 6 F |
| CAN B | Interior CAN | 12 F |
| CAN B | Interior CAN | 12 C |
| Code 494 | USA version | 18 E |
| M14/7 | Tailgate central locking motor | 15 J |
| N10/1 | Front SAM control unit with fuse and relay module | 9 J |
| N10/2 | Rear SAM control unit with fuse and relay module | 15 E |
| N69/1 | Left front door control unit | 4 A |
| N69/2 | Right front door control unit | 4 J |
| N73 | Electronic ignition switch control unit | 9 E |
| S15/1 | Trunk lid release button | 2 A |
| S85/5 | Left front door central locking interior switch | 2 C |
| S85/6 | Right front door central locking interior switch | 2 K |
| S88/10 | Trunk lid emergency opening switch | 18 F |
