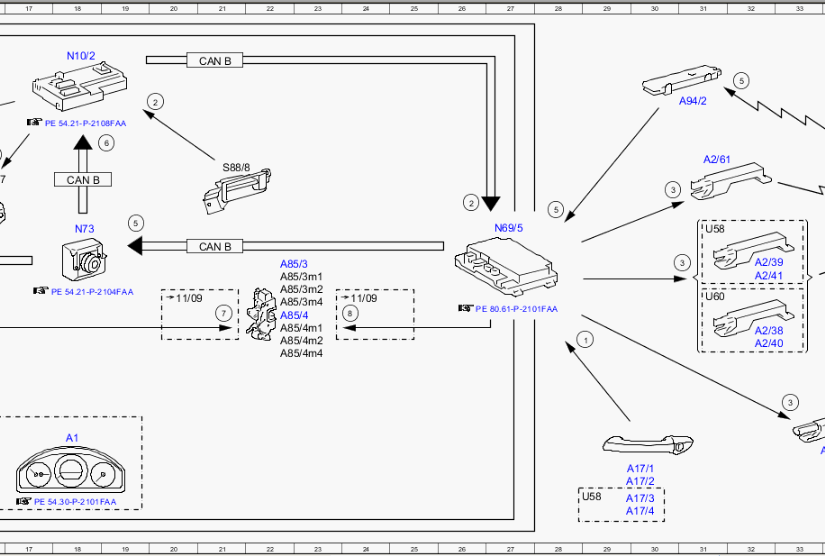

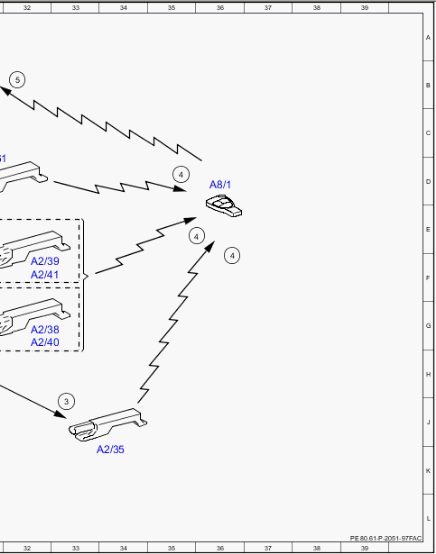

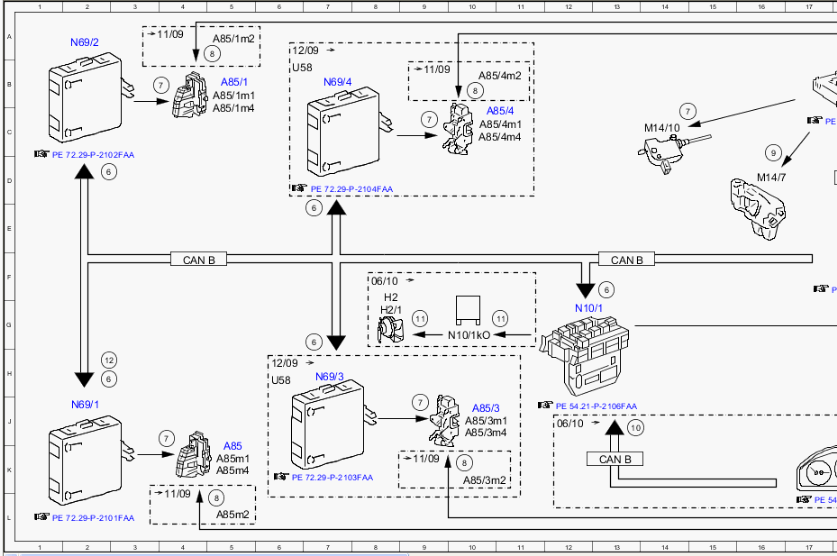

Electrical function schematic for KEYLESS-GO locking and unlocking - PE80.61-P-2051-97FAC
MODEL 204.0 with CODE (889) KEYLESS-GO as of model year 2009 /YoM 08 MODEL 204.3 with CODE (889) KEYLESS-GO
| Code: | Designation: | Position: |
|---|---|---|
| 1 | KEYLESS-GO door handle, status | 29 G |
| 10 | Acoustic feedback, status | 13 J |
| 11 | Fanfare horns, actuation | 10 G |
| 11 | Fanfare horns, actuation | 9 G |
| 12 | Flasher frequency, signal | 2 H |
| 2 | Trunk lid external operation switch, request | 26 D |
| 2 | Trunk lid external operation switch, request | 20 B |
| 3 | KEYLESS-GO antenna, actuation | 33 J |
| 3 | KEYLESS-GO antenna, actuation | 31 F |
| 3 | KEYLESS-GO antenna, actuation | 30 D |
| 4 | Transmitter key, request | 35 E |
| 4 | Transmitter key, request | 36 F |
| 4 | Transmitter key, request | 35 D |
| 5 | Access authorization code, signal | 19 E |
| 5 | Access authorization code, signal | 28 D |
| 5 | Access authorization code, signal | 32 B |
| 6 | Open/close central locking, request | 2 H |
| 6 | Open/close central locking, request | 13 F |
| 6 | Open/close central locking, request | 2 D |
| 6 | Open/close central locking, request | 19 C |
| 6 | Open/close central locking, request | 7 G |
| 6 | Open/close central locking, request | 7 D |
| 7 | Central locking motor, actuation | 4 J |
| 7 | Central locking motor, actuation | 21 G |
| 7 | Central locking motor, actuation | 3 B |
| 7 | Central locking motor, actuation | 9 J |
| 7 | Central locking motor, actuation | 9 C |
| 7 | Central locking motor, actuation | 14 C |
| 8 | Opening assist motor, actuation | 5 L |
| 8 | Opening assist motor, actuation | 24 G |
| 8 | Opening assist motor, actuation | 5 A |
| 8 | Opening assist motor, actuation | 10 K |
| 8 | Opening assist motor, actuation | 10 B |
| 9 | Trunk lid central locking motor, actuation | 16 C |
| A1 | Instrument cluster | 18 J |
| A17/1 | Left front KEYLESS GO door handle | 30 K |
| A17/2 | Right front KEYLESS GO door handle | 30 K |
| A17/3 | Left rear KEYLESS GO door handle | 30 K |
| A17/4 | Right rear KEYLESS GO door handle | 30 L |
| A2/35 | Trunk KEYLESS GO antenna | 34 K |
| A2/38 | Left door KEYLESS GO antenna | 32 G |
| A2/39 | Left rear door KEYLESS GO antenna | 32 F |
| A2/40 | Right door KEYLESS GO antenna | 32 G |
| A2/41 | Right rear door KEYLESS GO antenna | 32 F |
| A2/61 | Interior KEYLESS GO antenna | 31 C |
| A8/1 | Transmitter key | 36 D |
| A85 | Left front door lock | 5 K |
| A85/1 | Right front door lock | 5 B |
| A85/1m1 | Right front door central locking motor | 5 B |
| A85/1m2 | Right front door opening assist motor | 5 A |
| A85/1m4 | Right front door additional door lock actuator motor | 5 B |
| A85/3 | Left rear door lock | 10 J |
| A85/3 | Left rear door lock | 22 F |
| A85/3m1 | Left rear door central locking motor | 23 E |
| A85/3m1 | Left rear door central locking motor | 10 J |
| A85/3m2 | Left rear door opening assist motor | 22 F |
| A85/3m2 | Left rear door opening assist motor | 10 K |
| A85/3m4 | Left rear door additional door lock actuator motor | 10 J |
| A85/3m4 | Left rear door additional door lock actuator motor | 22 F |
| A85/4 | Right rear door lock | 10 C |
| A85/4 | Right rear door lock | 22 G |
| A85/4m1 | Right rear door central locking motor | 22 G |
| A85/4m1 | Right rear door central locking motor | 10 C |
| A85/4m2 | Right rear door opening assist motor | 22 G |
| A85/4m2 | Right rear door opening assist motor | 10 B |
| A85/4m4 | Right rear door additional door lock actuator motor | 10 C |
| A85/4m4 | Right rear door additional door lock actuator motor | 22 G |
| A85m1 | Left front door central locking motor | 5 K |
| A85m2 | Left front door opening assist motor | 5 L |
| A85m4 | Left front door additional door lock actuator motor | 5 K |
| A94/2 | TV 2 antenna amplifier and KEYLESS-GO | 31 B |
| CAN B | Interior CAN | 13 F |
| CAN B | Interior CAN | 18 D |
| CAN B | Interior CAN | 21 E |
| CAN B | Interior CAN | 21 A |
| CAN B | Interior CAN | 13 K |
| CAN B | Interior CAN | 4 F |
| H2 | Left fanfare horn | 8 G |
| H2/1 | Right fanfare horn | 8 G |
| M14/10 | Tank cap central locking motor | 14 C |
| M14/7 | Tailgate central locking motor | 16 D |
| N10/1 | Front SAM control unit with fuse and relay module | 12 G |
| N10/1k0 | Fanfare horn relay | 10 G |
| N10/2 | Rear SAM control unit with fuse and relay module | 10 A |
| N69/1 | Left front door control unit | 2 J |
| N69/2 | Right front door control unit | 2 A |
| N69/3 | Left rear door control unit | 7 H |
| N69/4 | Right rear door control unit | 7 B |
| N69/5 | KEYLESS-GO control unit | 27 E |
| N73 | Electronic ignition switch control unit | 18 E |
| S88/8 | Trunk lid external operation switch | 21 D |
| U58 | Valid for model 204.0 | 31 E |
| U58 | Valid for model 204.0 | 29 K |
| U58 | Valid for model 204.0 | 6 B |
| U58 | Valid for model 204.0 | 6 H |
