Wiring diagram for Keyless Go control unit - PE80.61-P-2101-99FAA

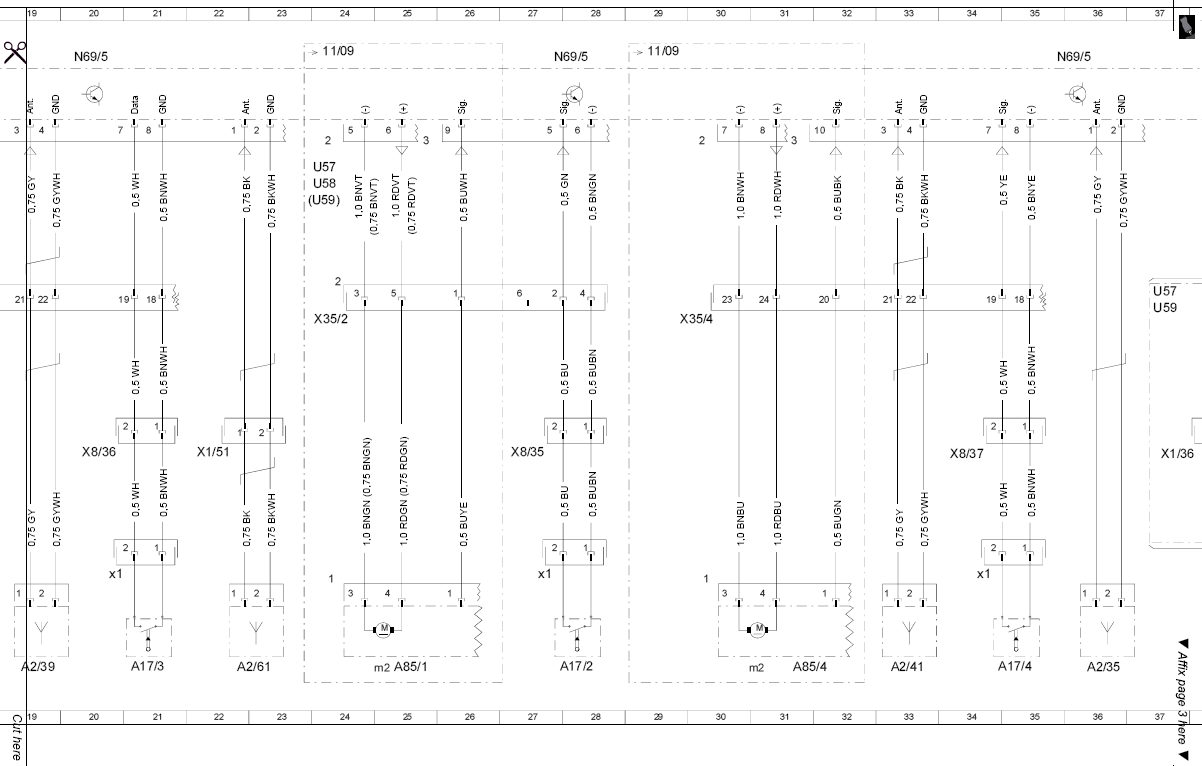

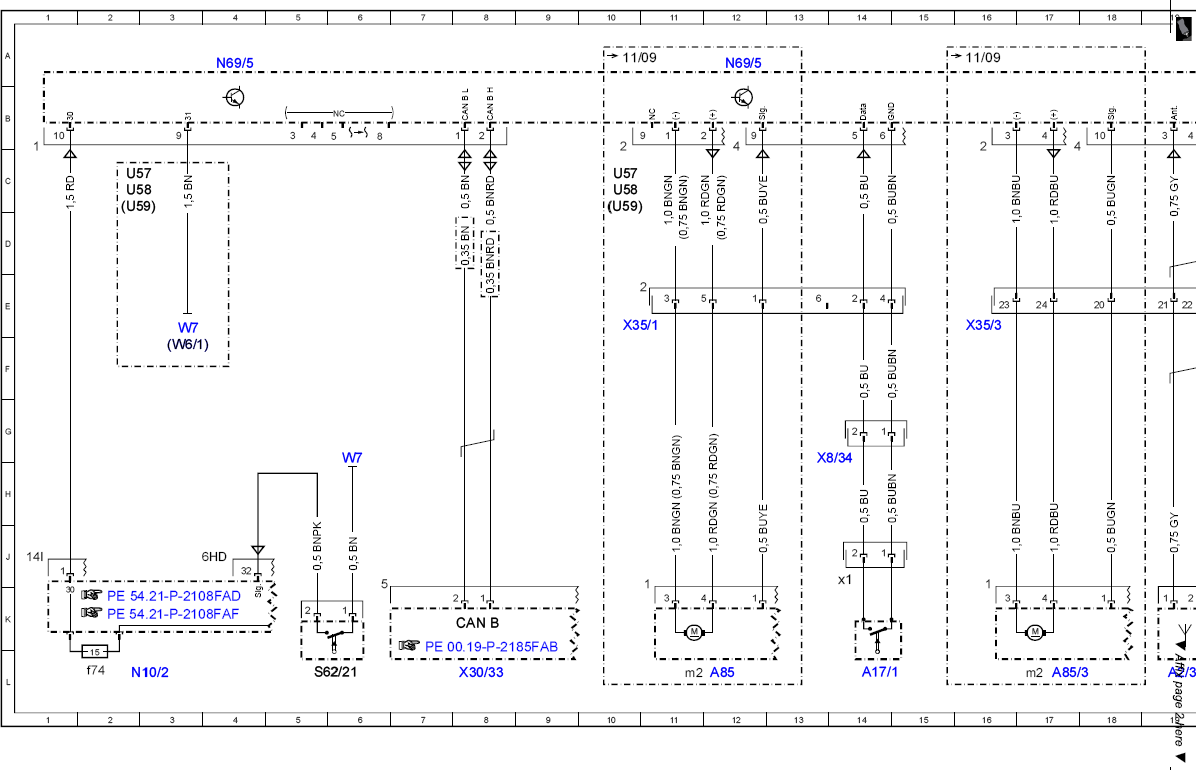

MODEL 204.0 /2 /3 /9 with CODE (889) KEYLESS-GO Control unit N69/5
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Explanation of color codes | 40 L |
| A17/1 | Left front KEYLESS GO door handle | 11 L |
| A17/1x1 | Left front KEYLESS GO door handle electrical connector | 11 K |
| A17/2 | Right front KEYLESS GO door handle | 22 L |
| A17/2x1 | Right front KEYLESS GO door handle electrical connector | 21 K |
| A17/3 | Left rear KEYLESS GO door handle | 17 L |
| A17/3x1 | Left rear KEYLESS GO door handle electrical connector | 17 K |
| A17/4 | Right rear KEYLESS GO door handle | 28 L |
| A17/4x1 | Right rear KEYLESS GO door handle electrical connector | 27 K |
| A2/35 | Trunk KEYLESS GO antenna | 29 L |
| A2/39 | Left rear door KEYLESS GO antenna | 15 L |
| A2/41 | Right rear door KEYLESS GO antenna | 26 L |
| A2/61 | Interior KEYLESS GO antenna | 31 L |
| A85 | Left front door lock | 9 L |
| A85/1 | Right front door lock | 19 L |
| A85/3 | Left rear door lock | 13 L |
| A85/4 | Right rear door lock | 24 L |
| A94/2 | TV 2 and KEYLESS GO antenna amplifier | 33 L |
| CAN B | Interior CAN | 6 K |
| N10/2 | Rear SAM control module with fuse and relay module | 2 L |
| N10/2f74 | Fuse 74 | 1 L |
| N69/5 | KEYLESS GO control unit | 4 A |
| N69/5 | KEYLESS GO control unit | 12 A |
| N69/5 | KEYLESS GO control unit | 20 A |
| N69/5 | KEYLESS GO control unit | 27 A |
| N69/5 | KEYLESS GO control unit | 32 A |
| U57 | Valid for model 204.2 | 32 E |
| U58 | Valid for model 204.0 | 34 E |
| W7 | Right wheelhouse trunk ground point | 2 E |
| X1/36 | Trunk KEYLESS GO antenna electrical connector | 32 H |
| X1/51 | Interior KEYLESS GO antenna electrical connector | 30 H |
| X30/33 | Right vehicle floor interior CAN voltage distributor electrical connector | 6 L |
| X35/1 | Left front door electrical connector | 8 E |
| X35/2 | Right front door electrical connector | 18 E |
| X35/3 | Left rear door electrical connector | 12 E |
| X35/4 | Right rear door electrical connector | 23 E |
| X8/34 | Left front KEYLESS GO door handle electrical connector | 11 H |
| X8/35 | Right front KEYLESS GO door handle electrical connector | 21 H |
| X8/36 | Left rear KEYLESS GO door handle electrical connector | 16 H |
| X8/37 | Right rear KEYLESS GO door handle electrical connector | 27 H |
