| Code: |
Designation: |
Position: |
| A0 |
Explanation of color codes |
64 A |

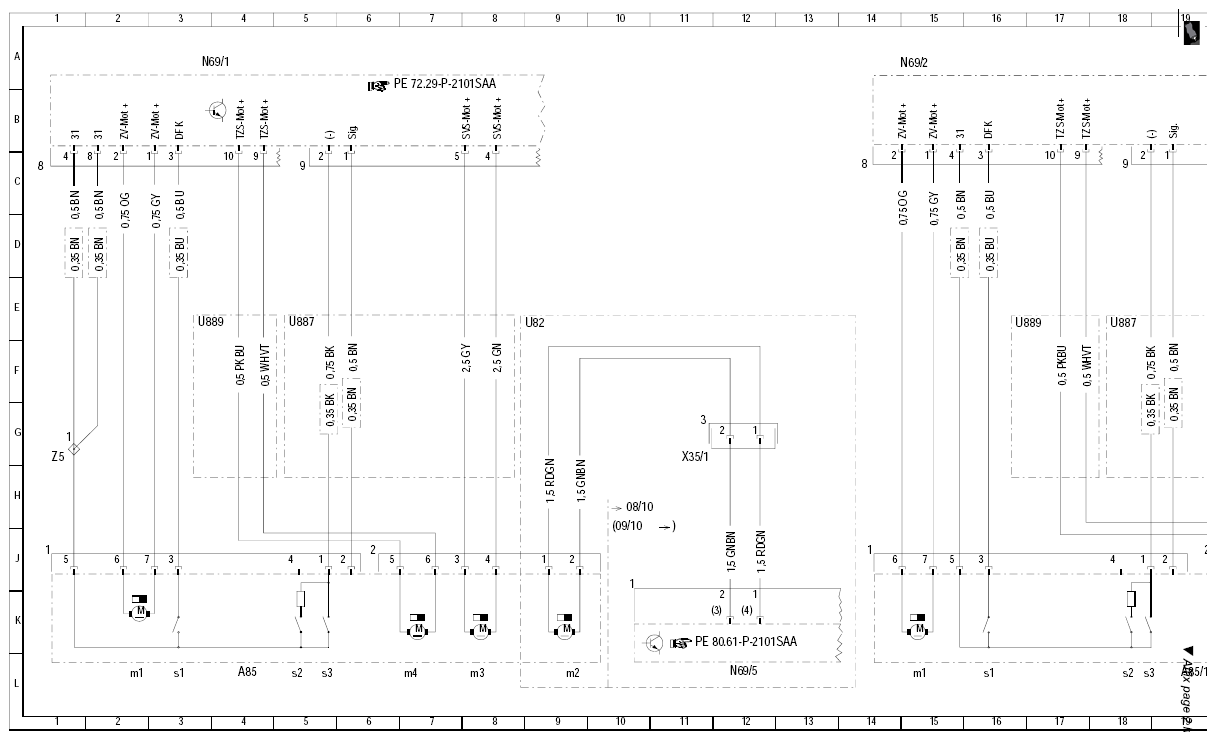

| A85 |
Left front door lock unit |
4 L |
| A85/1 |
Right front door lock switch |
19 L |
| A85/1m1 |
Right front CL [ZV] motor |
14 L |
| A85/1m2 |
Right front opening assist motor |
21 L |
| A85/1m3 |
Right front power closing motor |
20 L |
| A85/1m4 |
Right front door additional lock motor |
19 L |
| A85/1s1 |
Right front rotary tumbler switch |
15 L |
| A85/1s2 |
Right front drive lock pawl switch |
17 L |
| A85/1s3 |
Right front safety limit switch |
18 L |

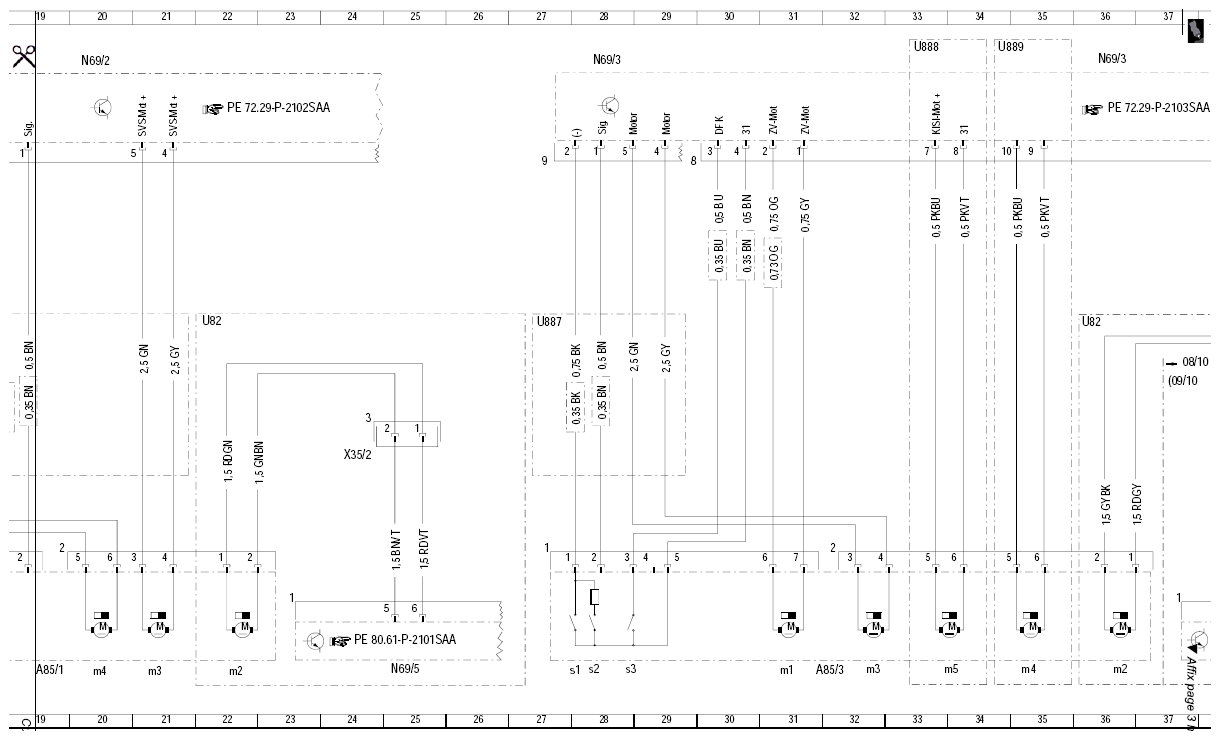

| A85/3 |
Left rear door lock unit |
31 L |
| A85/3m1 |
Left rear CL [ZV] motor |
30 L |
| A85/3m2 |
Left rear opening assist motor |
35 L |
| A85/3m3 |
Left rear power closing motor |
32 L |
| A85/3m4 |
Left rear door additional lock motor |
34 L |
| A85/3m5 |
Left rear child safety lock motor |
33 L |
| A85/3s1 |
Left rear rotary tumbler switch |
27 L |
| A85/3s2 |
Left rear drive lock pawl switch |
27 L |
| A85/3s3 |
Left rear safety limit switch |
28 L |

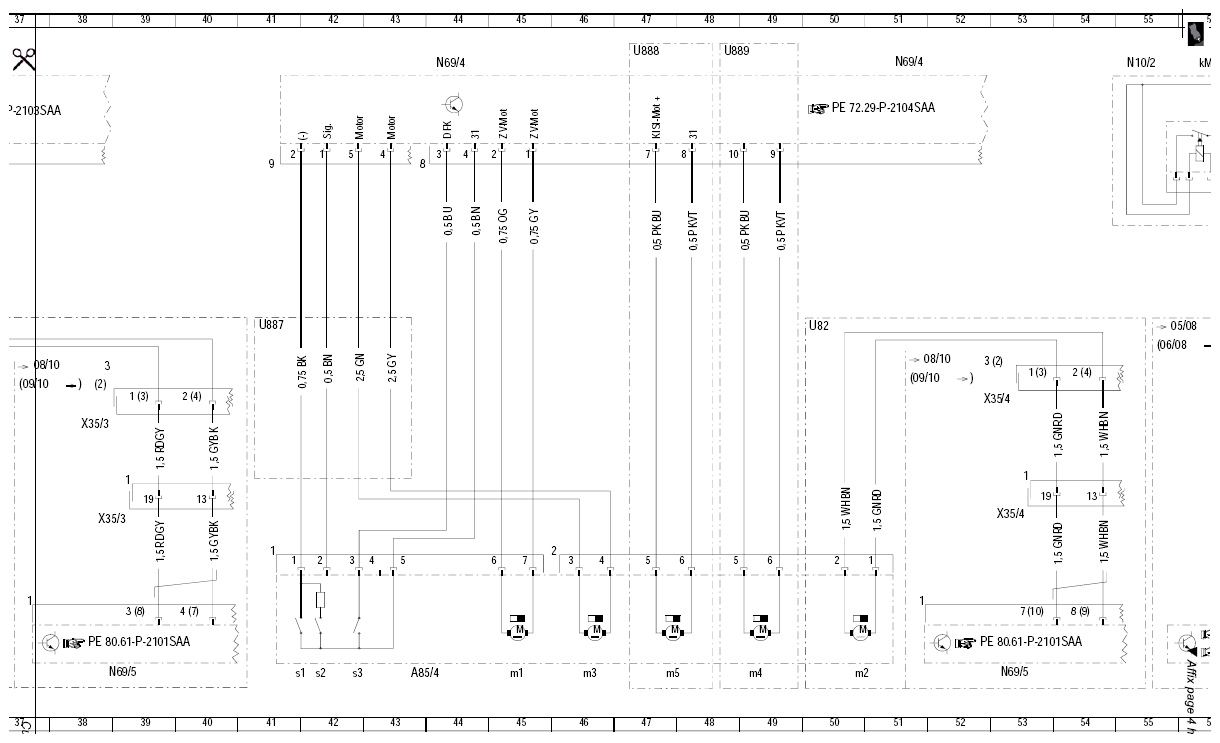

| A85/4 |
Right rear door lock unit |
43 L |
| A85/4m1 |
Right rear CL [ZV] motor |
44 L |
| A85/4m2 |
Right rear opening assist motor |
49 L |
| A85/4m3 |
Right rear power closing motor |
45 L |
| A85/4m4 |
Right rear door additional lock motor |
48 L |
| A85/4m5 |
Right rear child safety lock motor |
47 L |
| A85/4s1 |
Right rear rotary tumbler switch |
41 L |
| A85/4s2 |
Right rear drive lock pawl switch |
41 L |
| A85/4s3 |
Right rear safety limit switch |
41 L |
| A85m1 |
Left front CL [ZV] motor |
2 L |
| A85m2 |
Left front opening assist motor |
9 L |
| A85m3 |
Left front power closing motor |
7 L |
| A85m4 |
Left front door additional lock motor |
6 L |
| A85s1 |
Left front rotary tumbler switch |
3 L |
| A85s2 |
Left front drive lock pawl switch |
4 L |
| A85s3 |
Left front safety limit switch |
5 L |

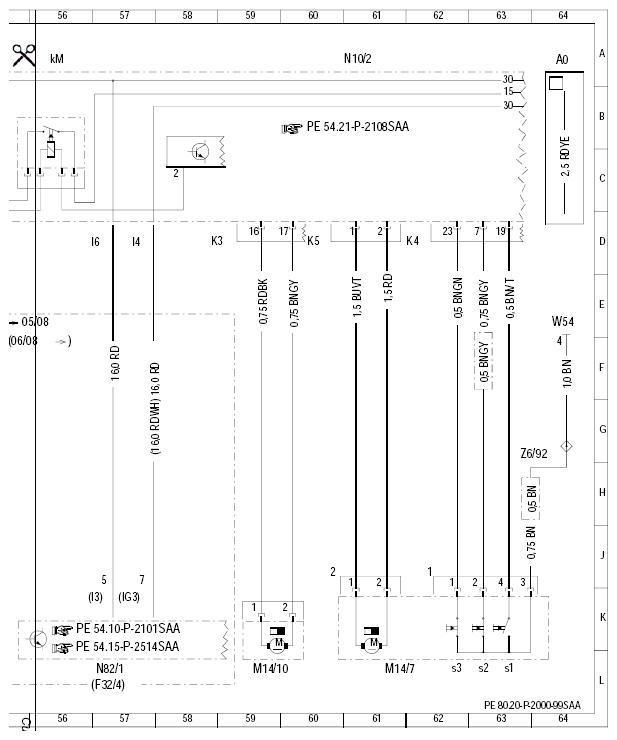

| M14/10 |
Fuel filler flap CL motor |
59 L |
| M14/7 |
Trunk lid CL [ZV] motor |
61 L |
| M14/7s1 |
Trunk lid gearing microswitch 2 |
62 L |
| M14/7s2 |
Trunk lid lock pawl microswitch |
62 L |
| M14/7s3 |
Trunk lid rotary tumbler microswitch |
62 L |
| N10/2 |
Rear SAM control module with fuse and relay module |
54 A |
| N10/2 |
Rear SAM control module with fuse and relay module |
60 A |
| N10/2kM |
Circuit 15 relay |
55 A |
| N69/1 |
Left front door control module |
3 A |
| N69/2 |
Right front door control module |
14 A |
| N69/2 |
Right front door control module |
19 A |
| N69/3 |
Rear left door control module |
28 A |
| N69/3 |
Rear left door control module |
36 A |
| N69/4 |
Rear right door control module |
43 A |
| N69/4 |
Rear right door control module |
50 A |
| N69/5 |
Keyless Go control module |
11 L |
| N69/5 |
Keyless Go control module |
24 L |
| N69/5 |
Keyless Go control module |
38 L |
| N69/5 |
Keyless Go control module |
52 L |
| N82/1 |
Vehicle power supply control unit |
56 L |
| U82 |
Valid for keyless go |
8 E |
| U82 |
Valid for keyless go |
21 E |
| U82 |
Valid for keyless go |
35 E |
| U82 |
Valid for keyless go |
49 E |
| U887 |
Valid for power closing |
5 E |
| U887 |
Valid for power closing |
18 E |
| U887 |
Valid for power closing |
27 E |
| U887 |
Valid for power closing |
40 E |
| U888 |
Valid for door child safety locks |
33 A |
| U888 |
Valid for door child safety locks |
46 A |
| U889 |
Valid for additional door lock |
3 E |
| U889 |
Valid for additional door lock |
16 E |
| U889 |
Valid for additional door lock |
34 A |
| U889 |
Valid for additional door lock |
48 A |
| W54 |
Ground, wheelhousing rear right |
64 E |
| X35/1 |
Left front door and FFS [RBA] connector |
11 H |
| X35/2 |
Right front door and FFS [RBA] connector |
24 H |
| X35/3 |
Left rear door separation point |
37 J |
| X35/3 |
Left rear door separation point |
37 G |
| X35/4 |
Right rear door separation point |
51 H |
| X35/4 |
Right rear door separation point |
51 G |
| Z5 |
Connector sleeve (solder joint in harness) |
1 E |
| Z6/92 |
Trunk lid ground connector sleeve |
63 H |
