| A0 |
Color code key |
64A |
| A85 |
Left front door lock unit |
4L |

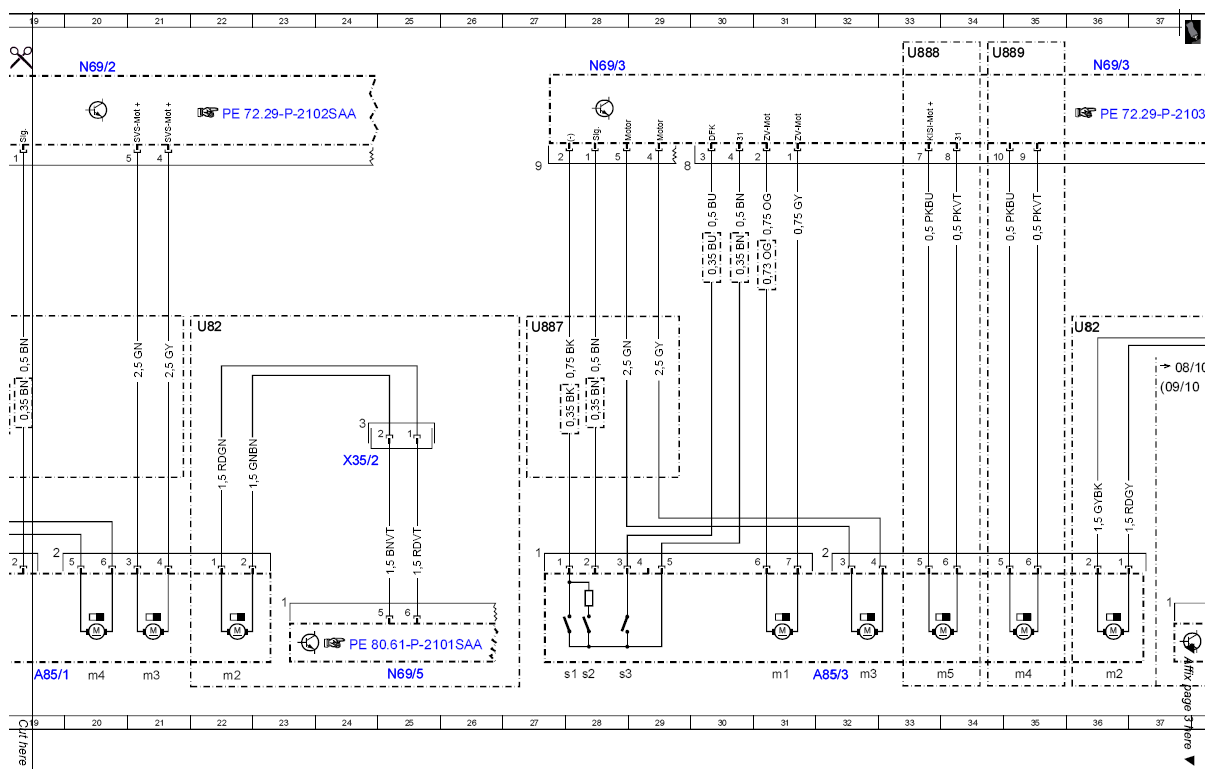

| A85/1 |
Right front door lock switch |
19L |
| A85/1m1 |
Right front CL [ZV] motor |
15L |
| A85/1m2 |
Right front opening assist motor |
22L |
| A85/1m3 |
Right front power closing motor |
21L |
| A85/1m4 |
Right front door additional lock motor |
20L |
| A85/1s1 |
Right front rotary tumbler switch |
16L |
| A85/1s2 |
Right front drive lock pawl switch |
18L |
| A85/1s3 |
Right front safety limit switch |
18L |
| A85/3 |
Left rear door lock unit |
32L |
| A85/3m1 |
Left rear CL [ZV] motor |
31L |
| A85/3m2 |
Left rear opening assist motor |
36L |
| A85/3m3 |
Left rear power closing motor |
32L |
| A85/3m4 |
Left rear door additional lock motor |
35L |
| A85/3m5 |
Left rear child safety lock motor |
34L |
| A85/3s1 |
Left rear rotary tumbler switch |
27L |
| A85/3s2 |
Left rear drive lock pawl switch |
28L |
| A85/3s3 |
Left rear safety limit switch |
28L |

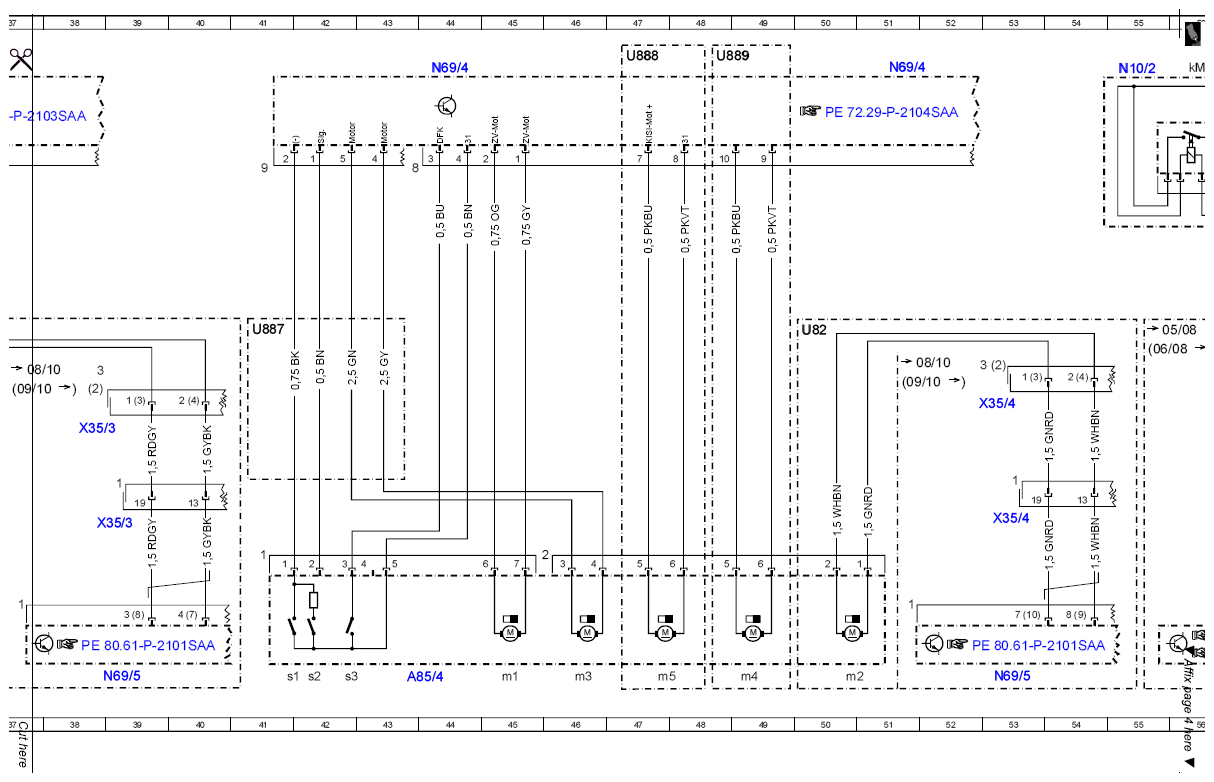

| A85/4 |
Right rear door lock unit |
43L |
| A85/4m1 |
Right rear CL [ZV] motor |
45L |
| A85/4m2 |
Right rear opening assist motor |
50L |
| A85/4m3 |
Right rear power closing motor |
46L |
| A85/4m4 |
Right rear door additional lock motor |
49L |
| A85/4m5 |
Right rear child safety lock motor |
47L |
| A85/4s1 |
Right rear rotary tumbler switch |
41L |
| A85/4s2 |
Right rear drive lock pawl switch |
42L |
| A85/4s3 |
Right rear safety limit switch |
42L |
| A85m1 |
Left front CL [ZV] motor |
2L |
| A85m2 |
Left front opening assist motor |
9L |
| A85m3 |
Left front power closing motor |
8L |
| A85m4 |
Left front door additional lock motor |
7L |
| A85s1 |
Left front rotary tumbler switch |
3L |
| A85s2 |
Left front drive lock pawl switch |
5L |
| A85s3 |
Left front safety limit switch |
5L |
| F32/4 |
Interior prefuse box |
57L |
| M14/10 |
Fuel filler flap CL [ZV] motor |
59L |
| M14/7 |
Trunk lid CL [ZV] motor |
61L |
| M14/7s1 |
Trunk lid gearing microswitch 2 |
63L |
| M14/7s2 |
Trunk lid lock pawl microswitch |
63L |
| M14/7s3 |
Trunk lid rotary tumbler microswitch |
62L |

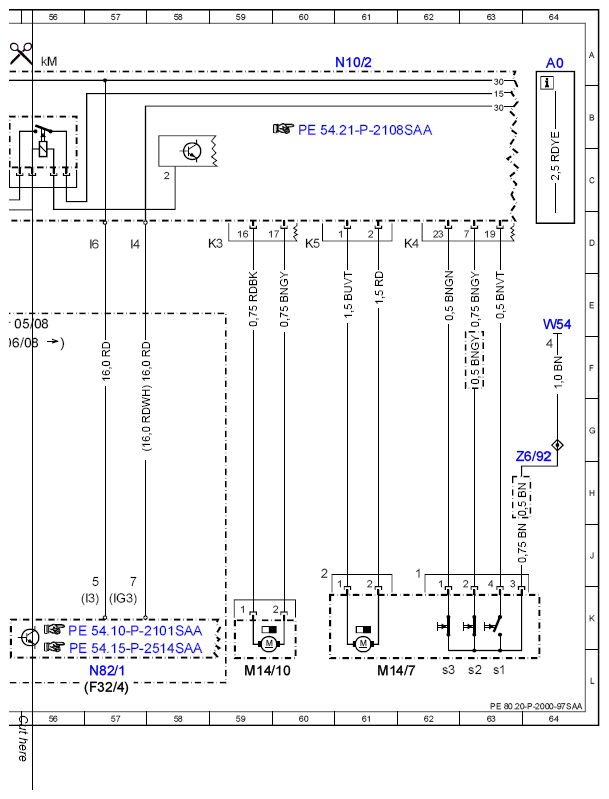

| N10/2 |
Rear SAM control unit with fuse and relay module |
55A |
| N10/2 |
Rear SAM control unit with fuse and relay module |
61A |
| N10/2kM |
Circuit 15 (2)/spare 1 relay (changeover contact) |
56A |

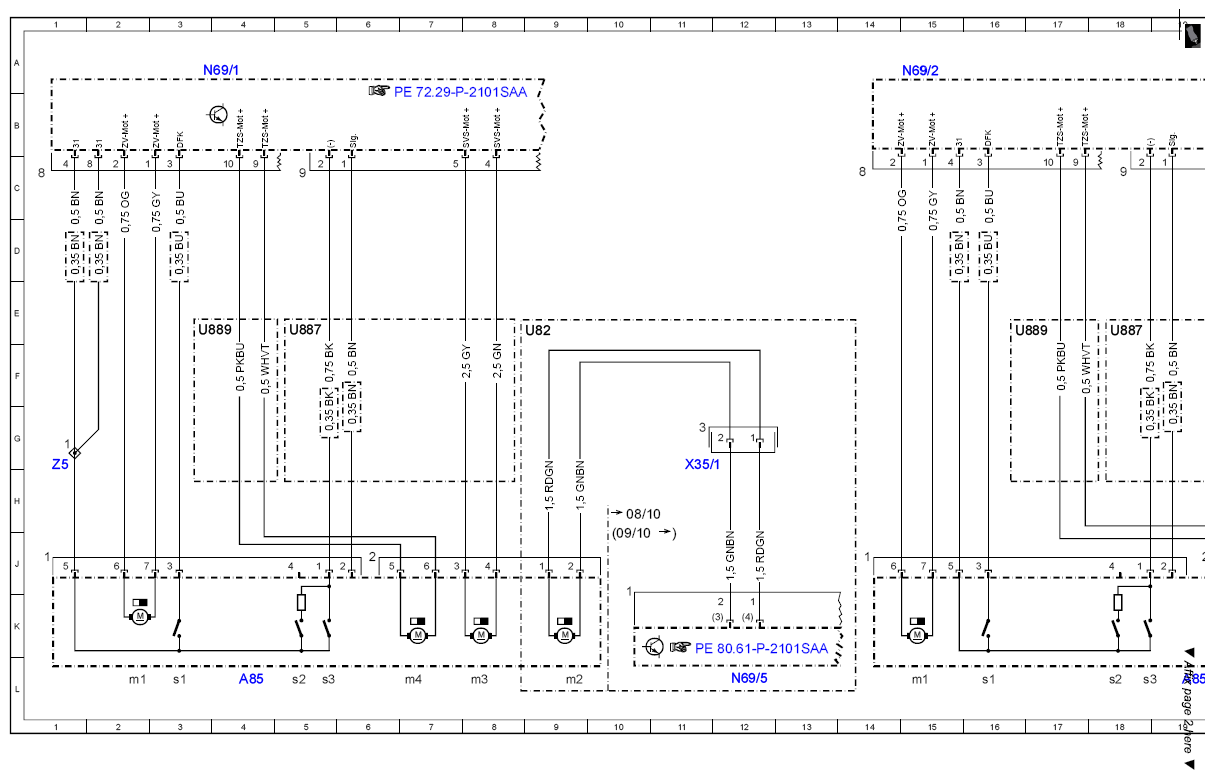

| N69/1 |
Left front door control unit |
4A |
| N69/2 |
Right front door control unit |
15A |
| N69/2 |
Right front door control unit |
20A |
| N69/3 |
Rear left door control unit |
28A |
| N69/3 |
Rear left door control unit |
36A |
| N69/4 |
Right rear door control unit |
44A |
| N69/4 |
Right rear door control unit |
51A |
| N69/5 |
KEYLESS-GO control unit |
12L |
| N69/5 |
KEYLESS-GO control unit |
25L |
| N69/5 |
KEYLESS-GO control unit |
39L |
| N69/5 |
KEYLESS-GO control unit |
53L |
| N82/1 |
Vehicle power supply control unit |
57L |
| U82 |
Valid for KEYLESS GO |
9E |
| U82 |
Valid for KEYLESS GO |
22E |
| U82 |
Valid for KEYLESS GO |
36E |
| U82 |
Valid for KEYLESS GO |
50E |
| U887 |
Valid for power closing |
5E |
| U887 |
Valid for power closing |
18E |
| U887 |
Valid for power closing |
27E |
| U887 |
Valid for power closing |
41E |
| U888 |
Valid for door child safety locks |
33A |
| U888 |
Valid for door child safety locks |
47A |
| U889 |
Valid for additional door lock |
3E |
| U889 |
Valid for additional door lock |
16E |
| U889 |
Valid for additional door lock |
34A |
| U889 |
Valid for additional door lock |
48A |
| W54 |
Ground (right rear wheelhouse) |
64E |
| X35/1 |
Left front door and FFS [RBA] connector |
11G |
| X35/2 |
Right front door and FFS [RBA] connector |
24G |
| X35/3 |
Left rear door separation point |
39H |
| X35/3 |
Left rear door separation point |
38G |
| X35/4 |
Right rear door separation point |
53H |
| X35/4 |
Right rear door separation point |
53G |
| Z5 |
Connector sleeve (solder connector in harness) |
1G |
| Z6/92 |
Trunk lid ground connector sleeve |
64G |
