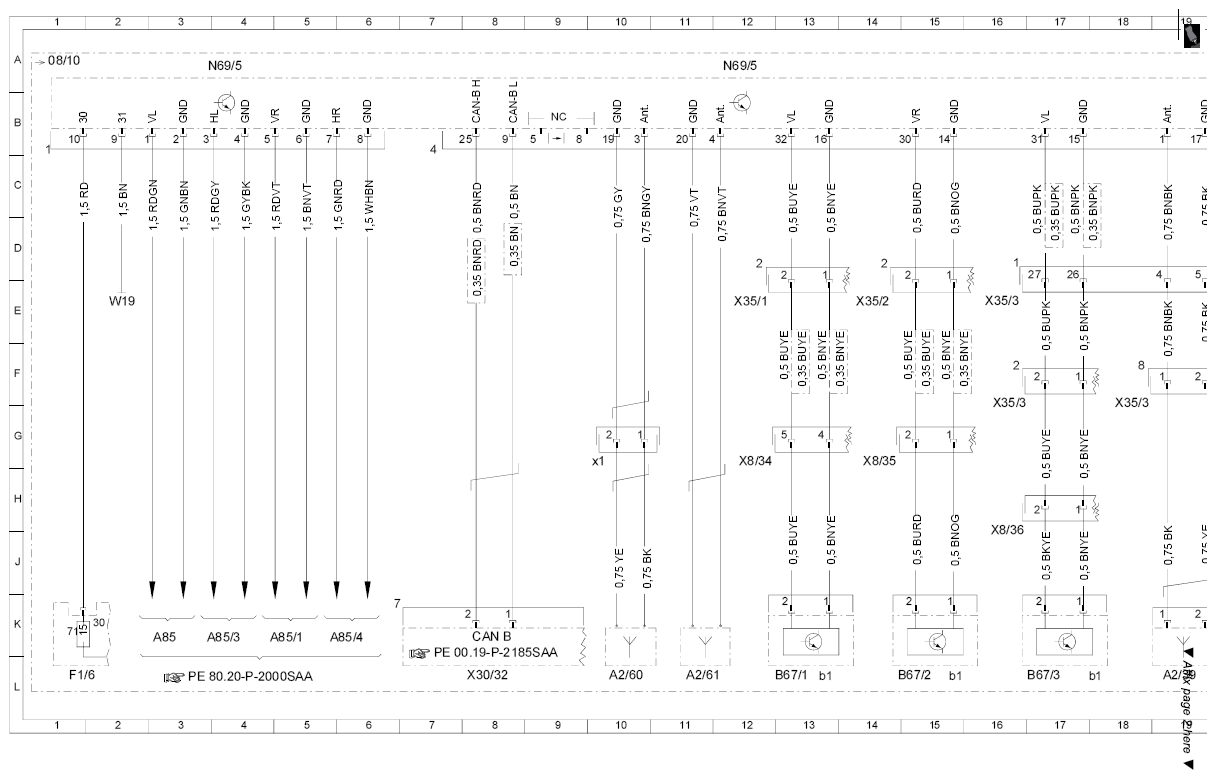

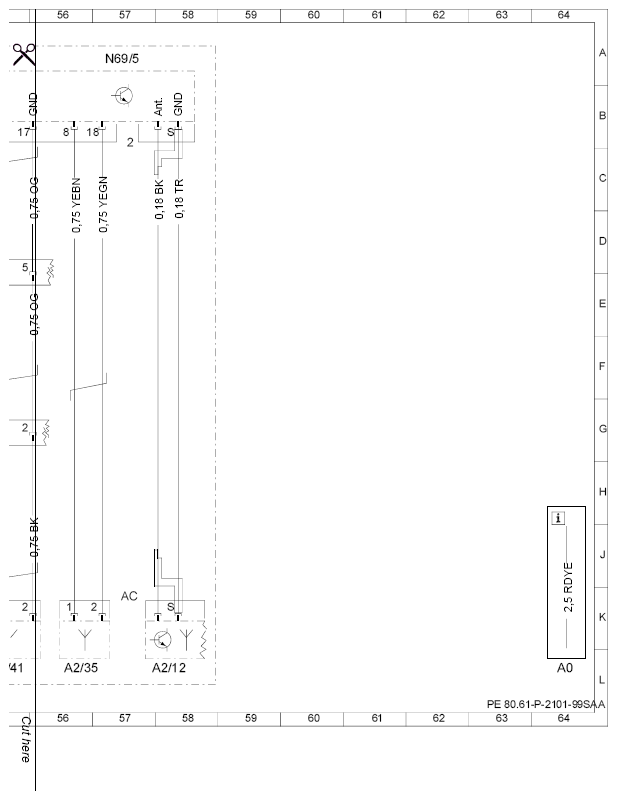

| A0 |
Explanation of color codes |
31 A |
| A2/12 |
Rear window antenna amplifier module |
30 L |
| A2/35 |
Trunk KEYLESS GO antenna |
26 L |

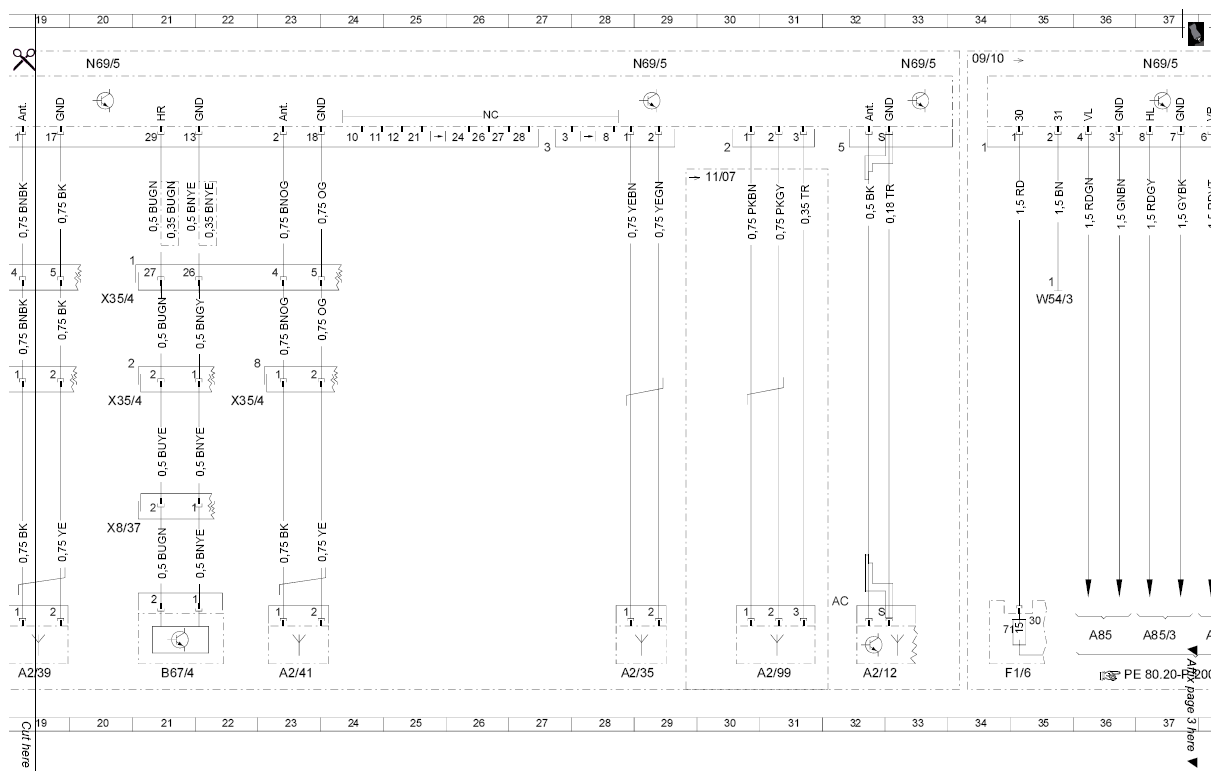

| A2/39 |
Left rear door KEYLESS-GO antenna |
18 L |
| A2/41 |
Right rear door KEYLESS-GO antenna |
21 L |

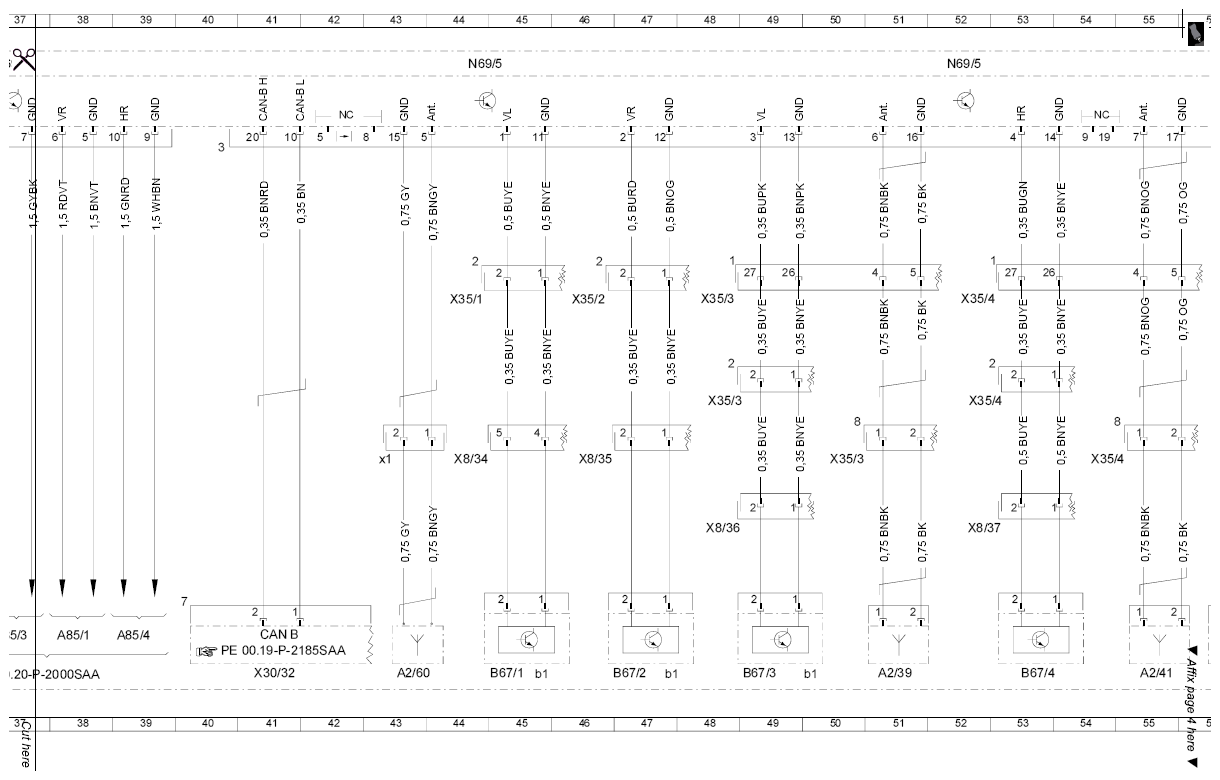

| A2/60 |
Center console KEYLESS-GO antenna |
10 L |
| A2/60x1 |
Center console KEYLESS-GO antenna connector |
9 J |
| A2/61 |
Interior KEYLESS GO antenna |
11 L |
| A2/61x1 |
Interior KEYLESS-GO antenna connector |
11 J |
| A2/99 |
Rear bumper KEYLESS GO antenna |
29 L |
| A85 |
Left front door lock unit |
3 K |
| A85/1 |
Right front door lock switch |
4 K |
| A85/3 |
Left rear door lock unit |
3 K |
| A85/4 |
Right rear door lock unit |
5 K |
| B67/1 |
Left front KEYLESS-GO sensor unit |
13 L |
| B67/2 |
Right front KEYLESS-GO sensor unit |
14 L |
| B67/3 |
Left rear KEYLESS-GO sensor unit |
16 L |
| B67/4 |
Right rear KEYLESS-GO sensor unit |
20 L |
| F1/6 |
Right instrument panel fuse box |
1 L |
| F1/6f71 |
Fuse 71 |
1 K |
| N69/5 |
KEYLESS GO control unit |
3 A |
| N69/5 |
KEYLESS GO control unit |
12 A |
| N69/5 |
KEYLESS GO control unit |
19 A |
| N69/5 |
KEYLESS GO control unit |
28 A |
| W19 |
Ground (right front seat crossmember) |
2 E |
| X30/32 |
Left interior CAN/FFS [RBA] voltage distributor connector |
8 L |
| X35/1 |
Left front door and FFS [RBA] connector |
12 E |
| X35/2 |
Right front door and FFS [RBA] connector |
13 E |
| X35/3 |
Left rear door separation point |
15 E |
| X35/3 |
Left rear door separation point |
15 G |
| X35/3 |
Left rear door separation point |
17 G |
| X35/4 |
Right rear door separation point |
19 E |
| X35/4 |
Right rear door separation point |
19 G |
| X35/4 |
Right rear door separation point |
20 G |
| X8/34 |
Left front door handle connector |
12 H |
| X8/35 |
Right front door handle connector |
14 H |
| X8/36 |
Left rear door handle connector |
15 J |
| X8/37 |
Right rear door handle connector |
19 J |
