| A45 |
Fanfare horns and airbag clock spring contact |
25 C |

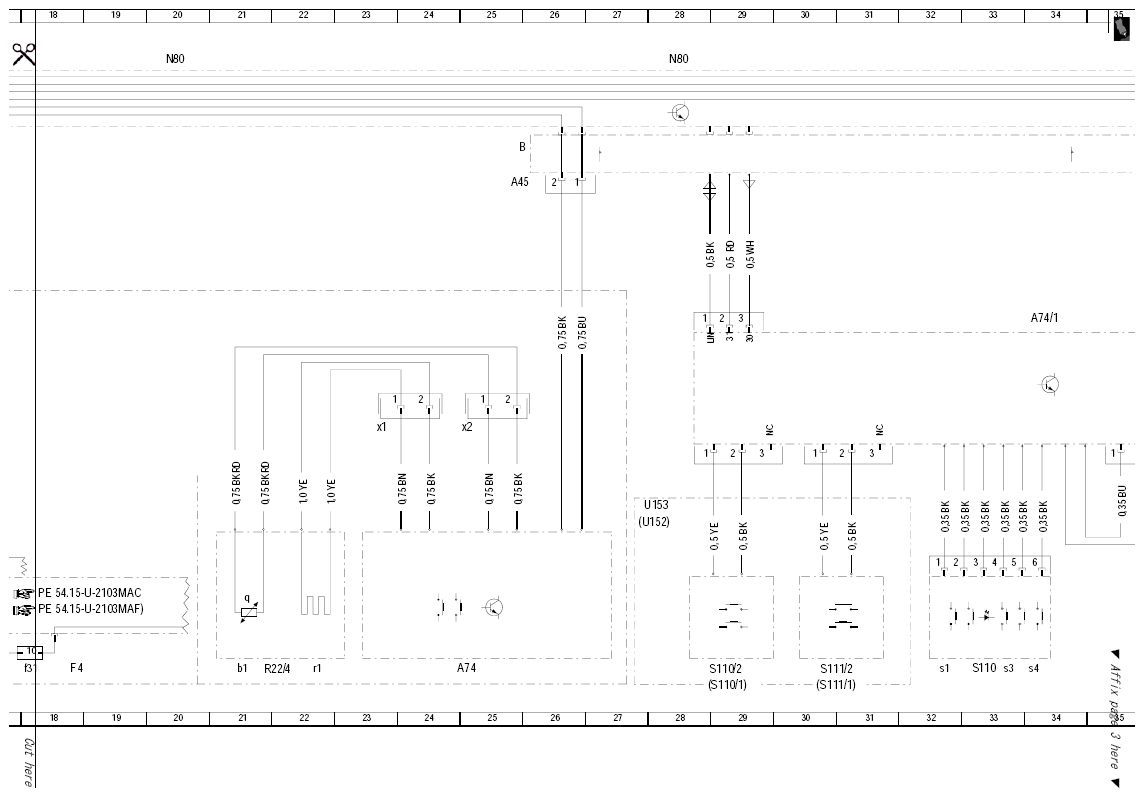

| A74 |
Steering wheel heater/horn electronics |
24 L |
| A74/1 |
Multifunction steering wheel electronics unit |
34 E |
| A74x1 |
Connector 1/electronics steering wheel heater |
23 G |
| A74x2 |
Connector 2/electronics steering wheel heater |
24 G |

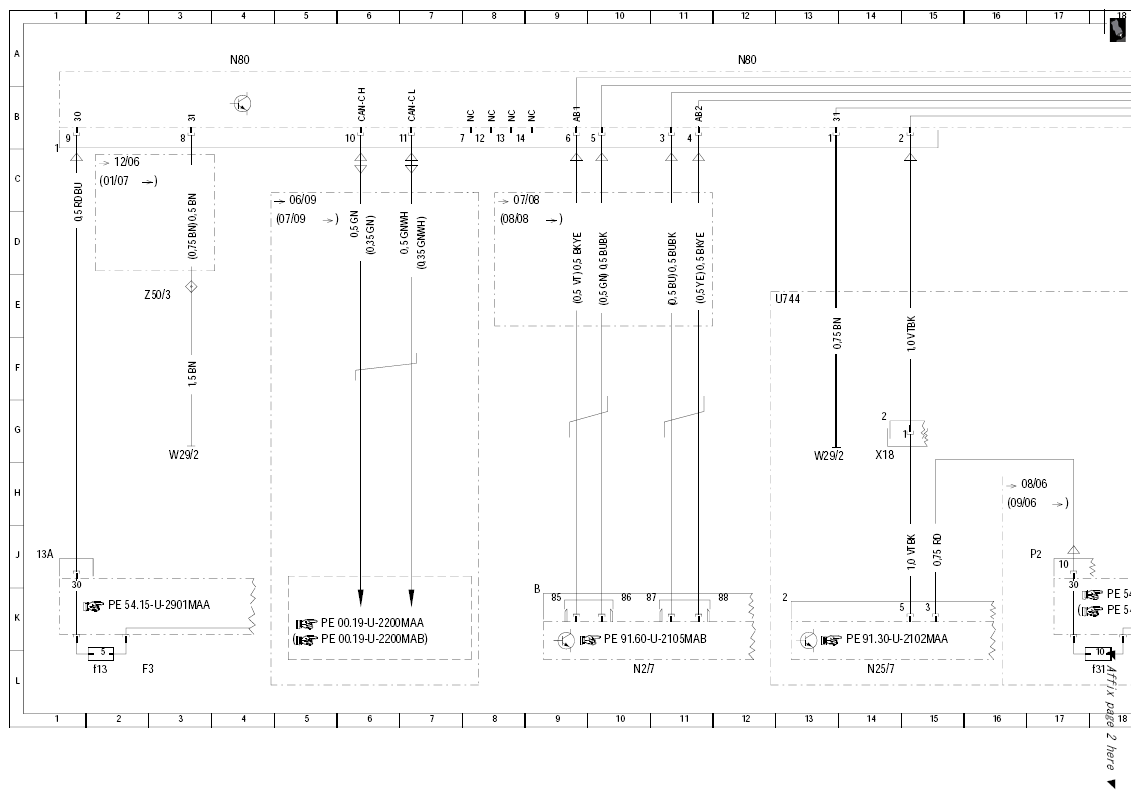

| F3 |
Cockpit fuse box |
2 L |
| F3f13 |
Fuse 13 |
2 L |
| F4 |
Load compartment fuse and relay box |
18 L |
| F4f31 |
Fuse 31 |
18 L |
| N2/7 |
Restraint systems control unit |
10 L |
| N25/7 |
HS [SIH], seat ventilation and steering wheel heater control unit |
14 L |
| N49 |
Steering angle sensor |
52 C |
| N80 |
Steering column module |
4 A |
| N80 |
Steering column module |
12 A |
| N80 |
Steering column module |
20 A |
| N80 |
Steering column module |
28 A |
| N80 |
Steering column module |
36 A |
| N80 |
Steering column module |
44 A |
| N80 |
Steering column module |
53 A |

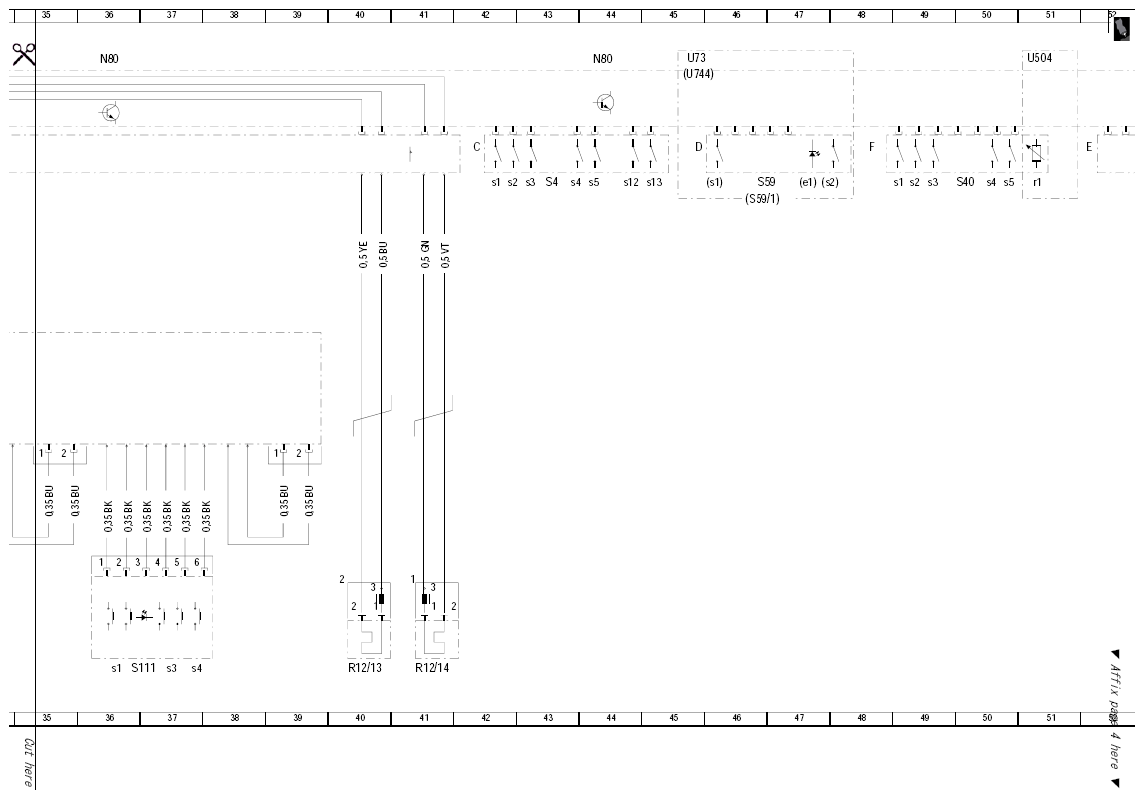

| R12/13 |
Driver airbag ignition squib 1 |
40 L |
| R12/14 |
Driver airbag ignition squib 2 |
41 L |
| R22/4 |
Steering wheel heater |
21 L |
| R22/4b1 |
Heater coil temperature sensor |
21 L |
| R22/4r1 |
Heater coil |
22 L |
| S110 |
Left multifunction steering wheel button group |
33 L |
| S110/1 |
Steering wheel gear shifter MINUS |
28 L |
| S110/2 |
Left steering wheel gear shifter |
28 L |
| S110s1 |
Scroll forward/back button |
32 L |
| S110s3 |
System selection button |
33 L |
| S110s4 |
VCS [SBS] off button |
33 L |
| S111 |
Right multifunction steering wheel button group |
36 L |
| S111/1 |
Steering wheel gear shifter PLUS |
30 L |
| S111/2 |
Right steering wheel gear shifter |
30 L |
| S111s1 |
Buttons + and - for setting specific functions and volume control |
36 L |
| S111s3 |
Accept/terminate phone call button |
37 L |
| S111s4 |
VCS [SBS] on button |
37 L |
| S16/13 |
Gear selector switch DIRECT SELECT |
54 C |
| S4 |
Combination switch |
43 C |
| S40 |
CC [TPM] switch |
49 C |
| S40r1 |
DTR distance potentiometer |
51 C |
| S40s1 |
Resume from memory |
48 C |
| S40s2 |
Decelerate and set |
49 C |
| S40s3 |
Accelerate and set |
49 C |
| S40s4 |
Off |
50 C |
| S40s5 |
Control contact |
50 C |
| S4s1 |
Left and right turn signal switch |
42 C |
| S4s12 |
Rear-end door window washer system switch |
44 C |
| S4s13 |
Rear-end door intermittent wash switch |
44 C |
| S4s2 |
Headlamp flasher/high beam switch |
42 C |
| S4s3 |
Low beam switch |
42 C |
| S4s4 |
Windshield washer system switch |
43 C |
| S4s5 |
Wipe switch |
43 C |
| S59 |
Steering column adjustment switch |
46 C |
| S59/1 |
Steering column adjustment/steering wheel heater switch |
46 C |
| S59/1e1 |
Steering wheel heater function indicator lamp |
47 C |
| S59/1s1 |
Steering column adjustment raise/lower, forward/back switch |
45 C |
| S59/1s2 |
Steering wheel heater switch |
47 C |
| U152 |
Valid for engine 156 |
27 J |
| U153 |
Valid for all except engine 156 |
27 H |
| U504 |
Valid for DTR |
51 A |
| U73 |
Valid for ESC [ELV] |
45 A |
| U744 |
Valid for steering wheel heater |
12 E |
| U744 |
Valid for steering wheel heater |
45 B |
| W29/2 |
Ground (right A-pillar) |
3 H |
| W29/2 |
Ground (right A-pillar) |
13 H |
| X18 |
Interior/cockpit connector |
14 H |
| Z50/3 |
Circuit 31 cockpit connector sleeve (1, left) |
2 E |
