Electrical function diagram for ME maximum engine speed limitation - PE07.61-U-2757-99MAA

Code: Designation: Position:
1 Vehicle speed, signal 2 E
2 Selector lever position, status 5 E
B70 Crankshaft Hall sensor 1 F
CAN C Engine compartment CAN 1 D
CAN C Engine compartment CAN 5 D
M16/6 Throttle valve actuator 2 J
N3/10 ME-SFI [ME] control module 4 D
N47-5 ESP control module 2 A
R4 Spark plugs 6 K
T1/1 Cylinder 1 ignition coil 4 J
T1/2 Cylinder 2 ignition coil 4 J
T1/3 Cylinder 3 ignition coil 4 J
T1/4 Cylinder 4 ignition coil 4 K
T1/5 Cylinder 5 ignition coil 4 K
T1/6 Cylinder 6 ignition coil 4 K
T1/7 Cylinder 7 ignition coil 4 L
T1/8 Cylinder 8 ignition coil 4 L
U484 Valid for M273 ME 3 L
U484 Valid for M273 ME 6 G
Y3/8 Electric control unit (VGS) 5 B
Y62y1 Fuel injector cylinder 1 7 E
Y62y2 Fuel injector cylinder 2 7 E
Y62y3 Fuel injector cylinder 3 7 F
Y62y4 Fuel injector cylinder 4 7 F
Y62y5 Fuel injector cylinder 5 7 F
Y62y6 Fuel injector cylinder 6 7 G
Y62y7 Fuel injector cylinder 7 7 G
Y62y8 Fuel injector cylinder 8 7 H

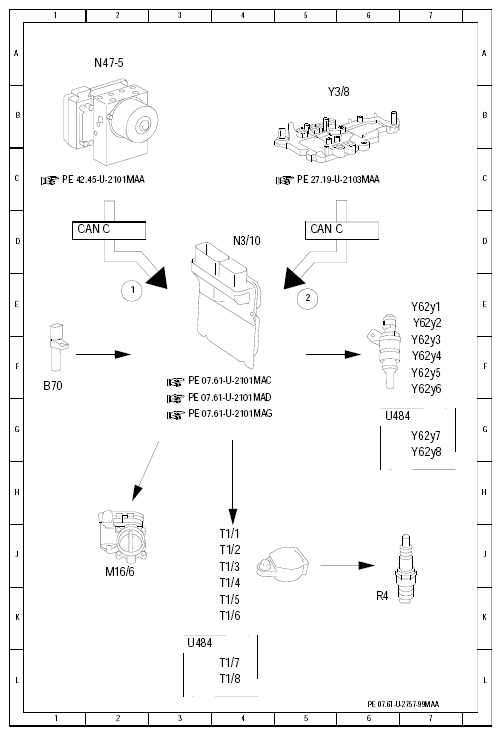

Fig 1: Maximum Engine Speed Limitation Electrical Function Diagram
G10119882Courtesy of MERCEDES-BENZ USA
