Wiring diagram for electronic stability program (ESP) control unit - PE42.45-P-2101-97MAA

Code: Designation: Position:
A0 Color code key 72L
A40/3 COMAND operating, display and control unit 33L
A7/3 Traction system hydraulic unit 2E
A7/3m1 High pressure and return pump 3D
A7/3y10 Left rear solenoid valve (pressure hold) 1C
A7/3y11 Left rear solenoid valve (pressure release) 2C
A7/3y12 Right rear solenoid valve (pressure hold) 1C
A7/3y13 Right rear solenoid valve (pressure release) 2C
A7/3y18 Front axle switchover solenoid valve 1B
A7/3y19 Rear axle switchover solenoid valve 2B
A7/3y22 Front axle inlet solenoid valve 1B
A7/3y23 Rear axle inlet solenoid valve 2B
A7/3y6 Left front solenoid valve (pressure hold) 1D
A7/3y7 Left front solenoid valve (pressure release) 2D
A7/3y8 Right front solenoid valve (pressure hold) 1D
A7/3y9 Right front solenoid valve (pressure release) 2D
A7/7 BAS brake booster 62L
A7/7b1 BAS diaphragm travel sensor 61L
A7/7s1 BAS release switch 64L
A7/7y1 BAS solenoid valve 65L
B24/15 Micromechanical yaw rate sensor AY pickup 16L
B24/15 Micromechanical yaw rate sensor AY pickup 20L
B34 ESP brake pressure sensor 59L
F58 Engine compartment fuse and relay box 8L
F58f109 Fuse 109 7L
F58f115 Fuse 115 9L
L6/1 Left front rpm sensor 58L
L6/1x1 Rpm sensor connector 57K
L6/2 Right front rpm sensor 56L
L6/2x1 Rpm sensor connector 56K
L6/3 Left rear rpm sensor 28L
L6/3 Left rear rpm sensor 31L
L6/3x1 Rpm sensor connector 28K
L6/3x1 Rpm sensor connector 30K
L6/4 right rear rpm sensor 25L
L6/4x1 Rpm sensor connector 25K
N10 Front SAM control unit 46L
N10/8 Rear SAM control unit 23L
N47-5 ESP control unit 4A
N47-5 ESP control unit 12A
N47-5 ESP control unit 44A
N47-5 ESP control unit 52A
N47-5 ESP control unit 60A
N47-5 ESP control unit 20A
N47-5 ESP control unit 29A
N47-5 ESP control unit 36A
S10/2 Right front brake pad contact sensor 54L
S10/2x1 Right front brake pad contact sensor connector 54K
S10/4 Right rear brake pad contact sensor 49L
S10/4x1 Right rear brake pad contact sensor connector 48K
S12 Parking brake indicator switch 44L
U12 Valid for left-hand drive vehicles 42C
U12 Valid for left-hand drive vehicles 41C
U13 Valid for right-hand drive vehicles 39C
U151 Valid for engine 113 31E
U151 Valid for engine 113 15A
U151 Valid for engine 113 26C
U154 Valid for 164.1 50E
U154 Valid for 164.1 51F
U155 Valid for 164.8 51E
U504 Valid for DTR 16C
U681 Valid for all except M113 32E
U681 Valid for all except M113 15A
U681 Valid for all except M113 26C
U77 Valid for speed-sensitive power steering (SPS [PML]) 65A
U777 Valid for navigation 36D
U78 Valid for Japan 31C
U943 Valid for South Korea 36C
W15/1 Ground (right footwell) 39J
W15/2 Ground (left footwell) 43J
W15/2 Ground (left footwell) 42E
W17 Ground (right rear seat) 51G
W17 Ground (right rear seat) 53G
W2 Ground (right front, at lamp unit) 55E
W7 Ground (right wheelhouse in luggage compartment) 53G
W70 Ground (ESP) 5E
X25/2 Engine compartment/interior compartment connector 32G
X25/2 Engine compartment/interior compartment connector 34G
X25/2 Engine compartment/interior compartment connector 46G
X25/2 Engine compartment/interior compartment connector 16G
X62/32 Left rear axle multiple circuit junction connector 30J
X62/32 Left rear axle multiple circuit junction connector 28J
X62/33 Right rear axle multiple circuit junction connector 48G
X62/33 Right rear axle multiple circuit junction connector 25J
X62/35 BWI [BBV]/rpm left front axle connector 57G
X62/36 BWI [BBV]/rpm right front axle connector 54G
Y10 SPS [PML] solenoid valve 66L
Z204/2 Circuit 31 right wheelhouse luggage compartment voltage distributor connector 52L
Z204/3 Circuit 31 right rear seat voltage distributor connector 52L
Z204/4 Circuit 31 right footwell voltage distributor connector 40E
Z204/5 Circuit 31 left footwell voltage distributor connector (1) 43E
Z37/69 Dynamic CAN bus (high) connector sleeve 18E
Z37/70 Dynamic CAN bus (low) connector sleeve 16E
Z6/47 Ground (W15/2) connector sleeve 41G

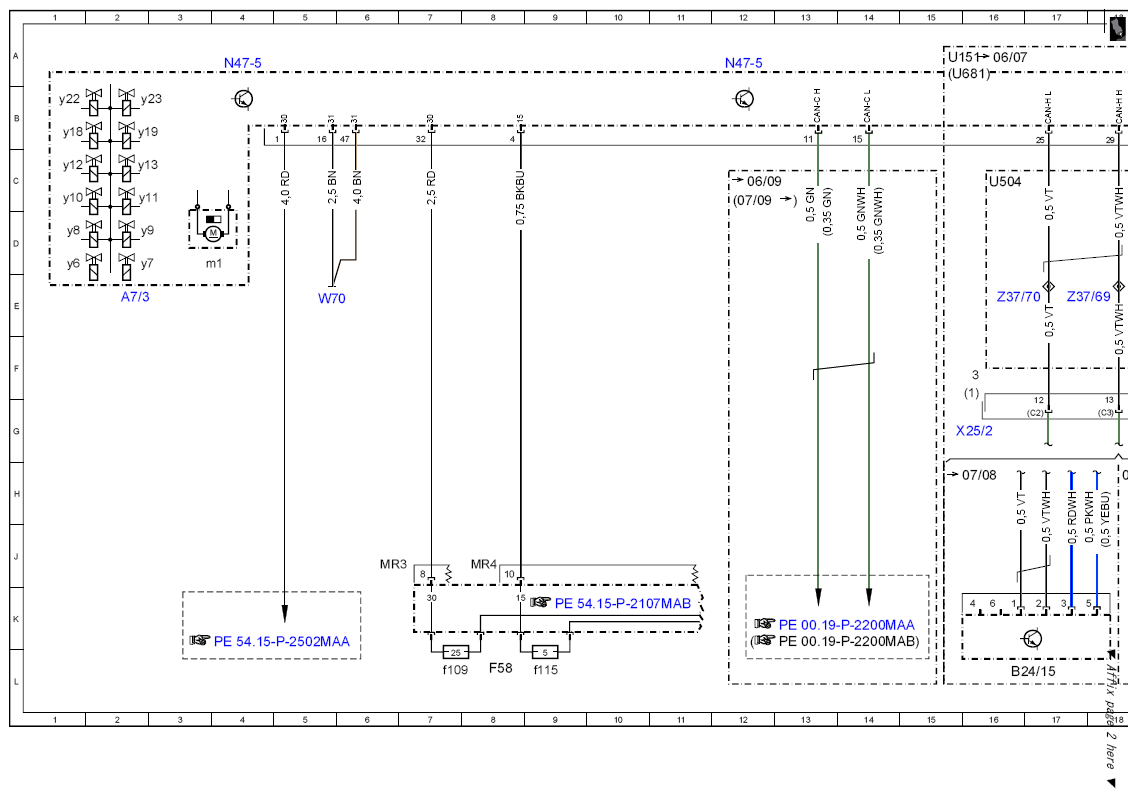

Fig 1: Electronic Stability Program Control Unit - Wiring Diagram (1 Of 5)
G10116671Courtesy of MERCEDES-BENZ USA

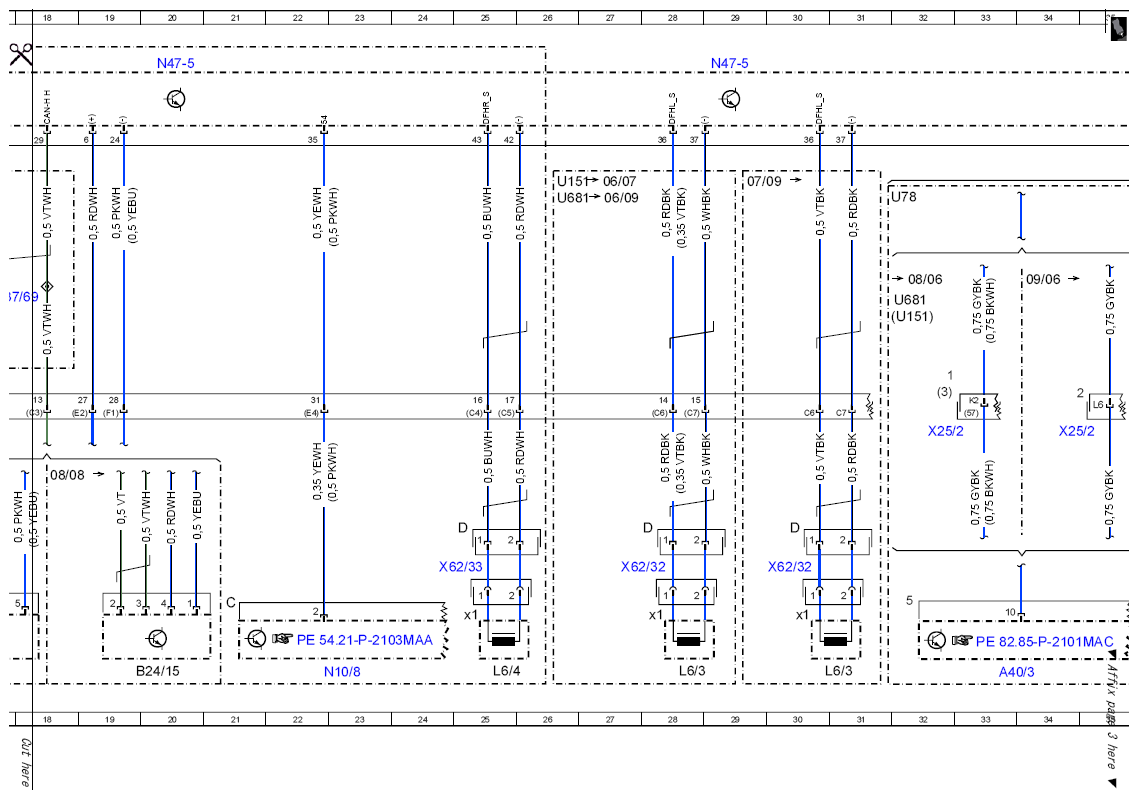

Fig 2: Electronic Stability Program Control Unit - Wiring Diagram (2 Of 5)
G10116672Courtesy of MERCEDES-BENZ USA

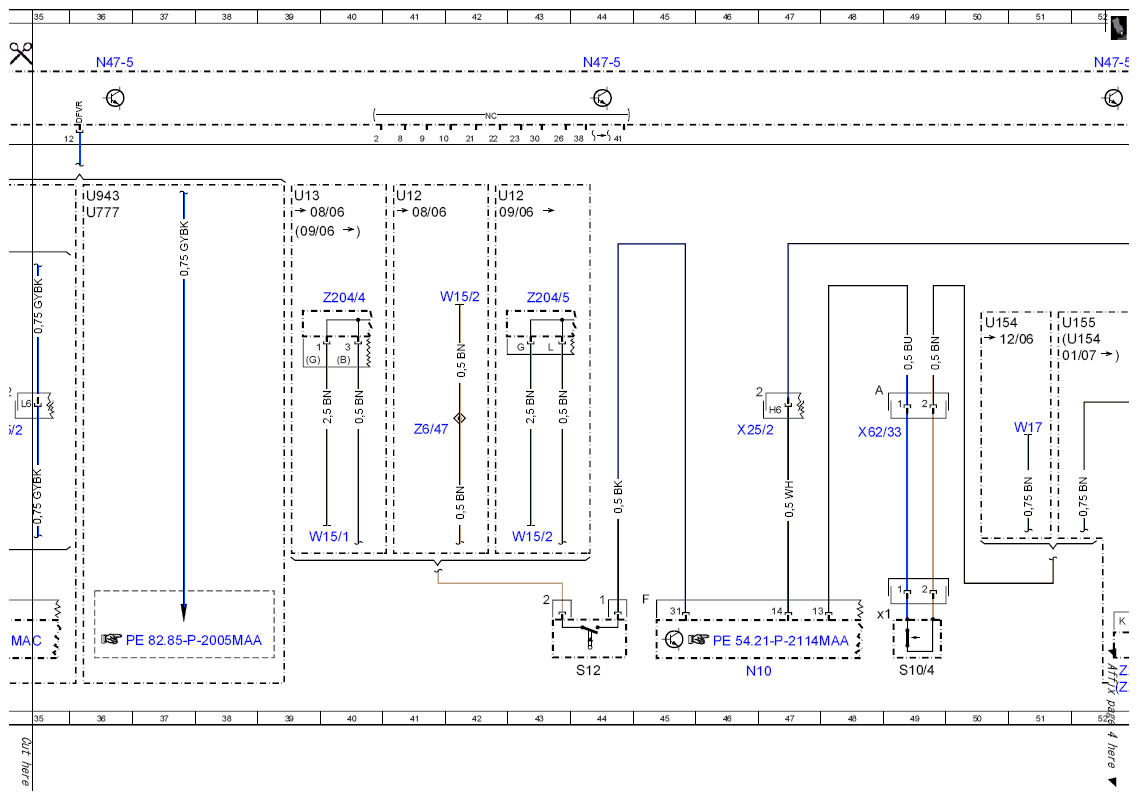

Fig 3: Electronic Stability Program Control Unit - Wiring Diagram (3 Of 5)
G10116673Courtesy of MERCEDES-BENZ USA

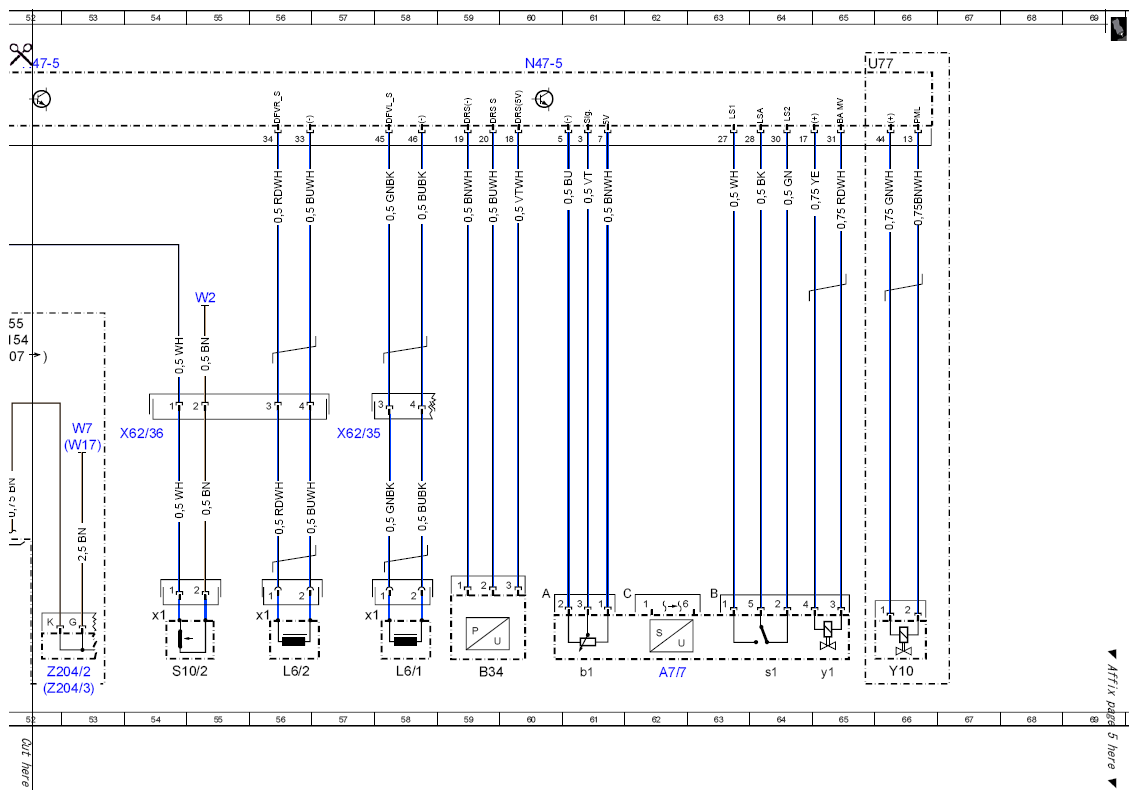

Fig 4: Electronic Stability Program Control Unit - Wiring Diagram (4 Of 5)
G10116674Courtesy of MERCEDES-BENZ USA

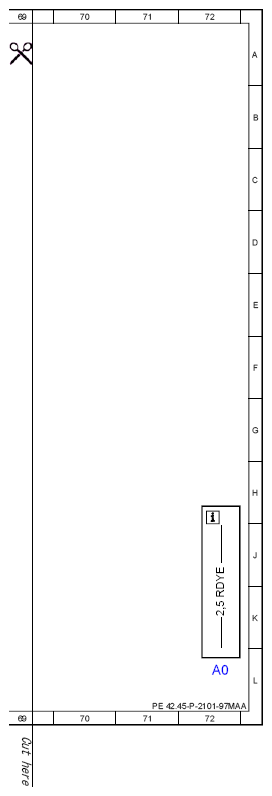

Fig 5: Electronic Stability Program Control Unit - Wiring Diagram (5 Of 5)
G10116675Courtesy of MERCEDES-BENZ USA
