Electrical function schematic for Electronic Stability Program (ESP) - PE42.45-U-2051-99MAA

Code: Designation: Position:
1 Circuit 15, status 12 D
10 Pedal travel, signal 12 H
11 Brake pressure, signal 14 E
12 ESP OFF switch, status 14 E
12 ESP OFF switch, status 21 B
12 ESP OFF switch, status 21 E
13 Downhill Speed Regulation switch, status 15 E
13 Downhill Speed Regulation switch, status 20 B
13 Downhill Speed Regulation switch, status 21 D
13 Downhill Speed Regulation switch, status 22 B
13 Downhill Speed Regulation switch, status 25 C
14 Off-road program switch, status 15 E
14 Off-road program switch, status 20 C
14 Off-road program switch, status 22 D
14 Off-road program switch, status 23 B
14 Off-road program switch, status 26 C
15 Differential lock, request 24 F
15 Differential lock, request 26 J
16 Parking brake, status 13 H
16 Parking brake, status 20 K
17 Brake fluid level switch, status 14 H
17 Brake fluid level switch, status 18 K
2 Steering angle, signal 10 D
3 Wheel speed, signal 11 H
4 Shift stage, status 13 D
5 CC [TPM] push-button switch, status 6 A
5 CC [TPM] push-button switch, status 10 D
6 Accelerator pedal sensor, signal 3 G
6 Accelerator pedal sensor, signal 10 F
7 Instrument cluster, message 9 J
8 Yaw rate, lateral and longitudinal acceleration sensor, signal 10 E
9 Engine torque, reduce request 4 G
A1 Instrument cluster 8 K
A7/7 BAS brake booster 12 K
A7/7b1 BAS diaphragm travel sensor 12 K
A7/7s1 BAS release switch 12 L
A7/7y1 BAS solenoid valve 12 L
A8/1 Transmitter key 12 B
B24/15 Micromechanical turn rate sensor AY pickup 5 E
B34 ESP brake pressure sensor 15 C
B37 Accelerator pedal sensor 3 F
CAN B Interior CAN 21 D
CAN C Engine compartment CAN 6 G
CAN C Engine compartment CAN 6 C
CAN C Engine compartment CAN 9 H
CAN C Engine compartment CAN 9 G
CAN C Engine compartment CAN 9 E
CAN C Engine compartment CAN 11 C
CAN C Engine compartment CAN 13 C
CAN C Engine compartment CAN 15 H
CAN C Engine compartment CAN 15 G
CAN C Engine compartment CAN 15 F
CAN C Engine compartment CAN 18 H
CAN C Engine compartment CAN 18 G
CAN C Engine compartment CAN 18 F
CAN C Engine compartment CAN 25 H
CAN H Vehicle dynamics CAN 6 F
CAN H Vehicle dynamics CAN 9 F
Code 430 Off-Road engineering package 24 A
L6/1 Left front wheel speed sensor 10 K
L6/2 Right front wheel speed sensor 10 K
L6/3 Left rear wheel speed sensor 10 L
L6/4 Right rear wheel speed sensor 10 L
LIN 1 Instrument panel LIN 23 B
N10 Front SAM control unit 19 J
N15/7 Transfer case control module 25 F
N15/9 Rear axle differential lock control module 25 J
N3/10 ME-SFI [ME] control module 5 H
N3/9 CDI control module 2 H
N47-5 ESP control module 12 E
N49 Steering angle sensor 4 B
N72 Lower control field control module 25 B
N72/1 Upper control panel control module 21 B
N72/1s1 ESP OFF switch 21 A
N72/1s24 Downhill Speed Regulation switch 18 B
N72/1s25 Offroad program switch 18 C
N72s30 Downhill Speed Regulation switch 25 D
N72s31 Low Range switch 26 D
N73 EIS [EZS] control unit 11 A
N80 Steering column module 7 A
N93 Central gateway control module 21 E
S11 Brake fluid indicator switch 16 K
S12 Parking brake indicator switch 21 K
S40 CC switch 4 A
S40/4 CC switch 4 A
U154 Valid for 164.1 18 B
U155 Valid for 164.8 24 B
U557 Not valid for offroad package 18 A
U74 Valid for diesel vehicles 1 H
U75 Valid for gasoline engines 4 H
Y3/8n4 Fully integrated transmission control (VGS) control unit 14 A

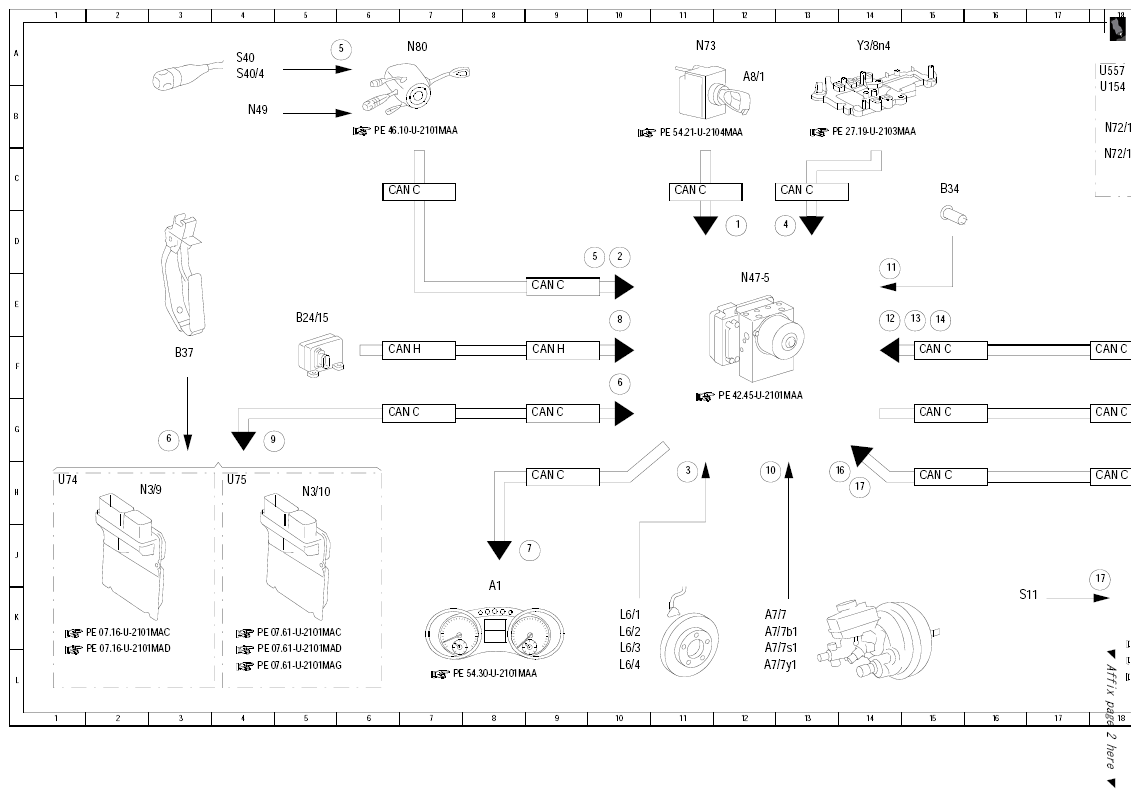

Fig 1: Electronic Stability Program Electrical Function Schematic (1 Of 2)
G10116678Courtesy of MERCEDES-BENZ USA

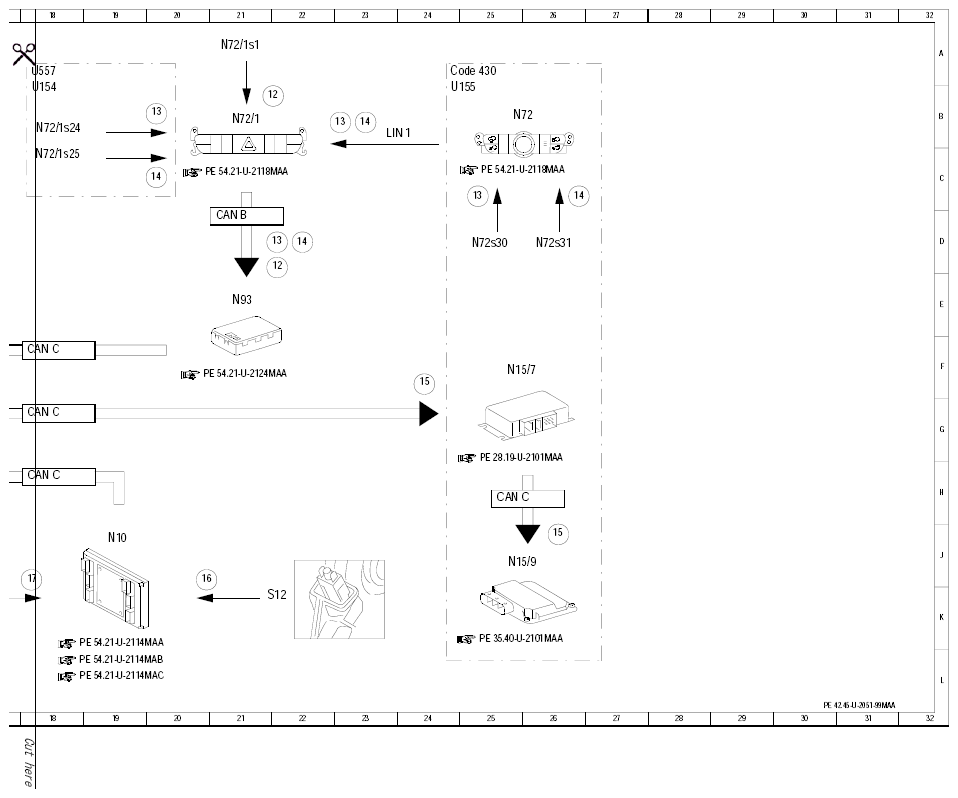

Fig 2: Electronic Stability Program Electrical Function Schematic (2 Of 2)
G10116679Courtesy of MERCEDES-BENZ USA
