Electrical function schematic for Electronic Stability Program (ESP) - PE42.45-P-2050-97MAA

Code: Designation: Position:
A01 Explanation of CAN and LIN-Bus 32L
A1 Instrument cluster 13H
A7/7 BAS brake booster 4C
B24/15 Micromechanical yaw rate sensor AY pickup 1F
B34 ESP brake pressure sensor 6G
B37 Accelerator pedal sensor 11A
E3e4 Left stop lamp 21G
E4e4 Right stop lamp 25G
L6/1 Left front rpm sensor 2G
L6/2 Right front rpm sensor 2G
L6/3 Left rear rpm sensor 2H
L6/4 right rear rpm sensor 2H
N10 Front SAM control unit 16K
N10/8 Rear SAM control unit 19K
N3/10 ME-SFI [ME] control unit 10D
N3/10 ME-SFI [ME] control unit 13D
N3/9 CDI control unit 8D
N47-5 ESP control unit 5E
N49 Steering angle sensor 11G
N72 Lower control panel control unit 18C
N72/1 Upper control panel control unit 18F
N72/1s1 ESP OFF switch 18E
N72s30 Downhill Speed Regulation switch 19B
N80 Steering column module 10H
N93 Central gateway control unit 15F
S11 Brake fluid indicator switch 14K
S12 Parking brake indicator switch 14K
S40 CC [TPM] switch 11L
S40/4 CC [TPM] switch 10L
U1 Valid for USA 11L
U127 Valid for engine 272, engine 273 KE 10B
U151 Valid for engine 113 12B
U152 Valid for engine 156 10B
U2 Valid for all except USA 10L
U552 Valid for offroad package 17B
U880 Valid for engine 642 7B
U882 Valid for engine 629 7B
Y3/8 Electric control unit (VGS) 8H

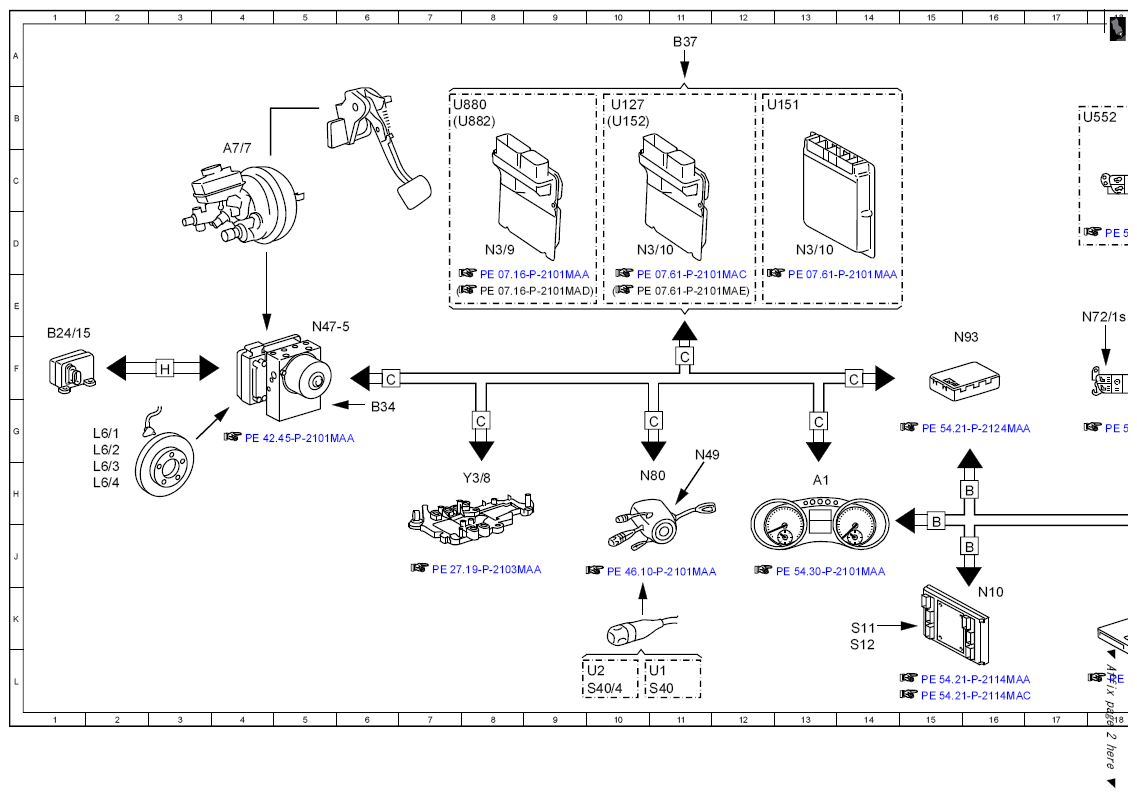

Fig 1: Electronic Stability Program Electrical Function Schematic (1 Of 2)
G10116667Courtesy of MERCEDES-BENZ USA

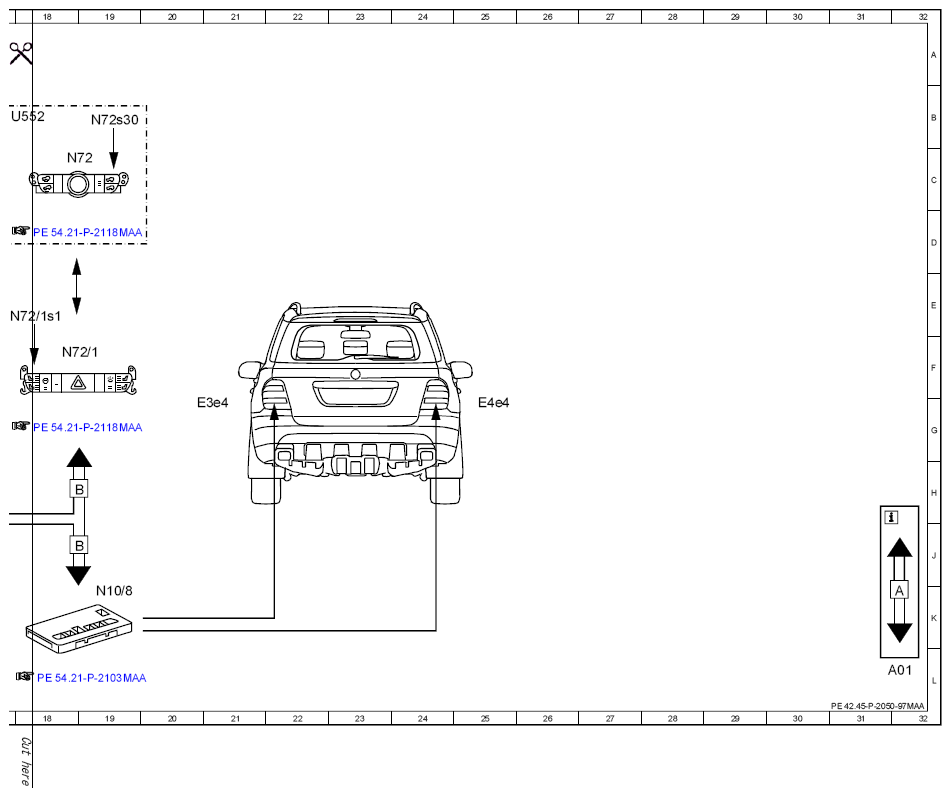

Fig 2: Electronic Stability Program Electrical Function Schematic (2 Of 2)
G10116668Courtesy of MERCEDES-BENZ USA
