| A0 |
Color code key |
80L |

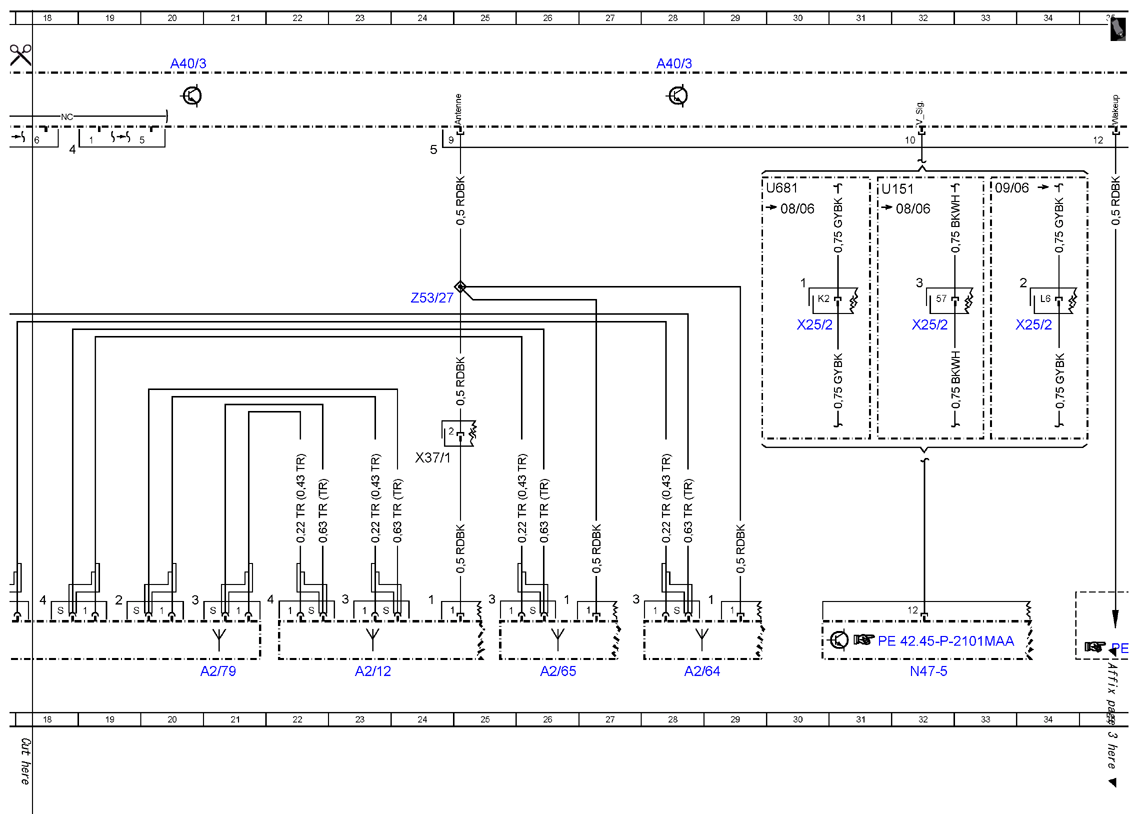

| A2/12 |
Rear window antenna amplifier module |
23L |
| A2/19 |
FM rear window antenna amplifier |
51L |
| A2/64 |
Left antenna amplifier module |
28L |
| A2/65 |
Right antenna amplifier module |
26L |
| A2/79 |
TV antenna selector |
14L |
| A2/79 |
TV antenna selector |
21L |

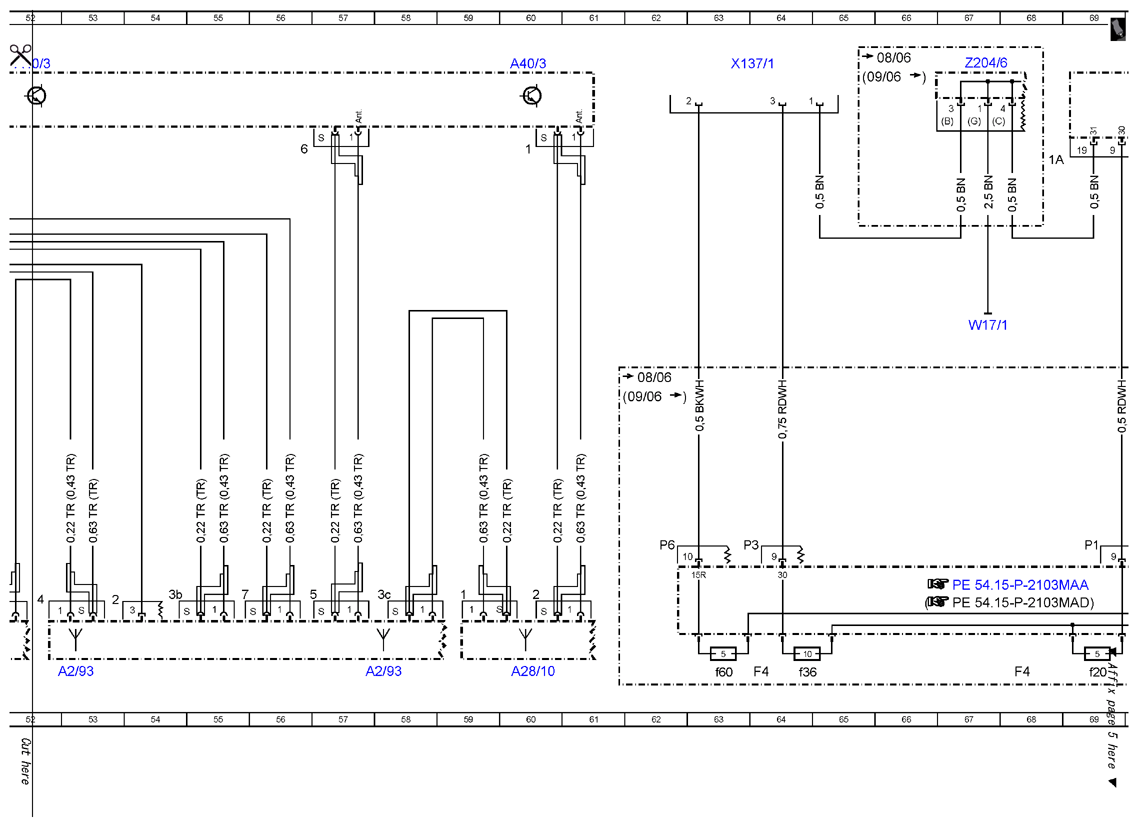

| A2/93 |
Roof antenna module |
53L |
| A2/93 |
Roof antenna module |
58L |
| A28/10 |
VICS antenna splitter |
60L |
| A40/3 |
COMAND operating, display and control unit |
4A |
| A40/3 |
COMAND operating, display and control unit |
12A |
| A40/3 |
COMAND operating, display and control unit |
28A |
| A40/3 |
COMAND operating, display and control unit |
20A |
| A40/3 |
COMAND operating, display and control unit |
36A |
| A40/3 |
COMAND operating, display and control unit |
44A |
| A40/3 |
COMAND operating, display and control unit |
52A |
| A40/3 |
COMAND operating, display and control unit |
60A |
| A67b1 |
Hands-free system microphone group |
71L |
| A67b1x1 |
Hands-free system microphone group connector |
70J |
| F4 |
Load compartment fuse and relay box |
3L |
| F4 |
Load compartment fuse and relay box |
64L |
| F4 |
Load compartment fuse and relay box |
68L |

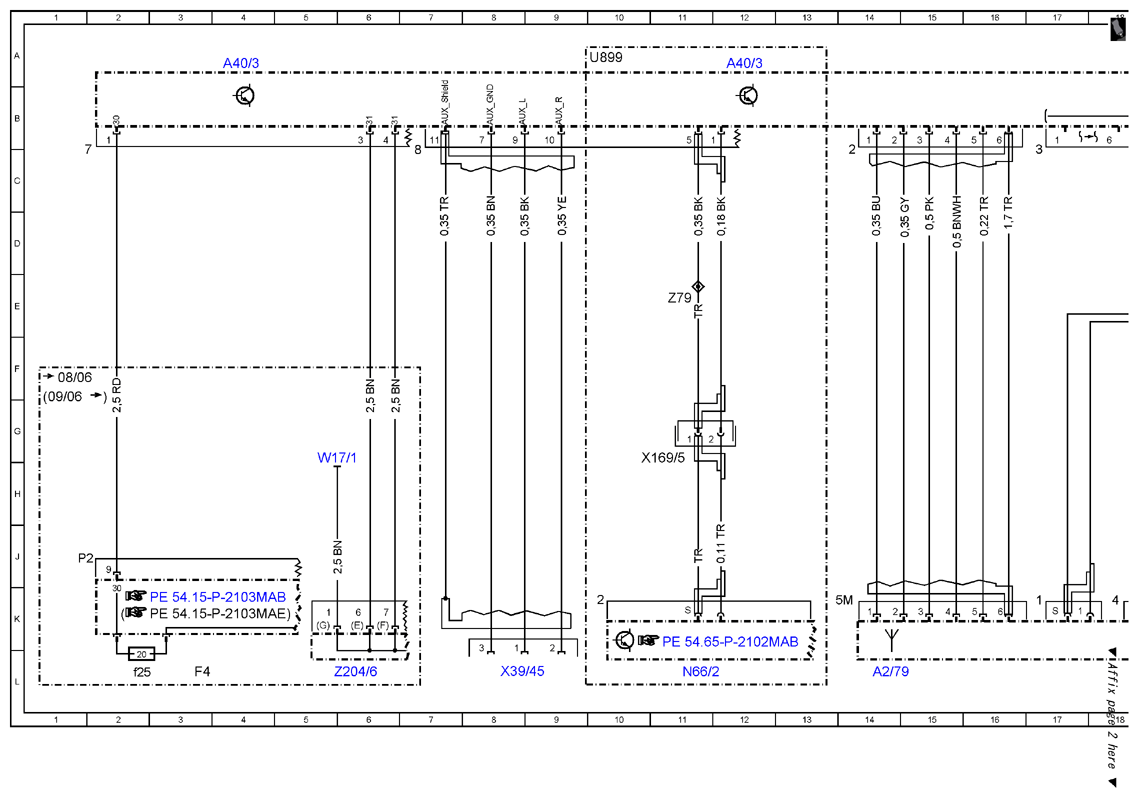

| F4f20 |
Fuse 20 |
69L |
| F4f25 |
Fuse 25 |
2L |
| F4f36 |
Fuse 36 |
64L |
| F4f60 |
Fuse 60 |
63L |
| MOST |
Media Oriented System Transport |
37B |

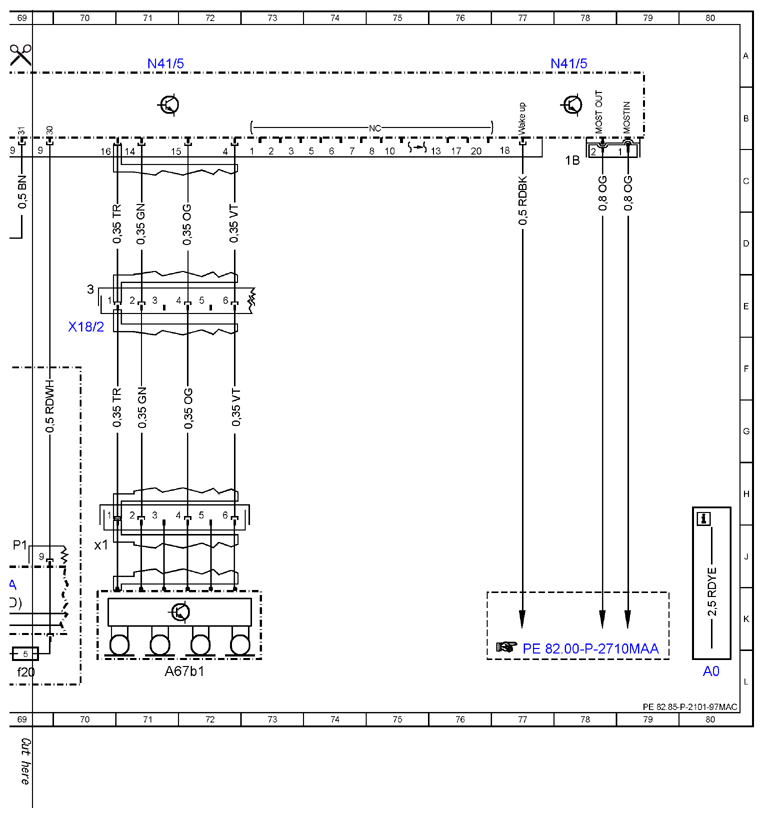

| N41/5 |
Microphone array control unit |
71A |
| N41/5 |
Microphone array control unit |
78A |
| N47-5 |
ESP control unit |
32L |
| N66/2 |
Backup camera control unit |
11L |
| N93/1 |
Audio gateway control unit |
48L |
| U151 |
Valid for engine 113 |
31C |
| U681 |
Valid for all except M113 |
29C |
| U899 |
Valid for backup camera |
10A |
| W17/1 |
Ground (left rear seat) |
5H |
| W17/1 |
Ground (left rear seat) |
67E |
| X137/1 |
VICS+ETC voltage supply separation point |
63A |
| X169/5 |
Interior/cockpit backup camera separation point |
11H |
| X18/2 |
Interior/roof connector |
70E |
| X25/2 |
Engine compartment/interior compartment connector |
30E |
| X25/2 |
Engine compartment/interior compartment connector |
32E |
| X25/2 |
Engine compartment/interior compartment connector |
34E |
| X37/1 |
Antenna amplifier intermediate connector |
24H |

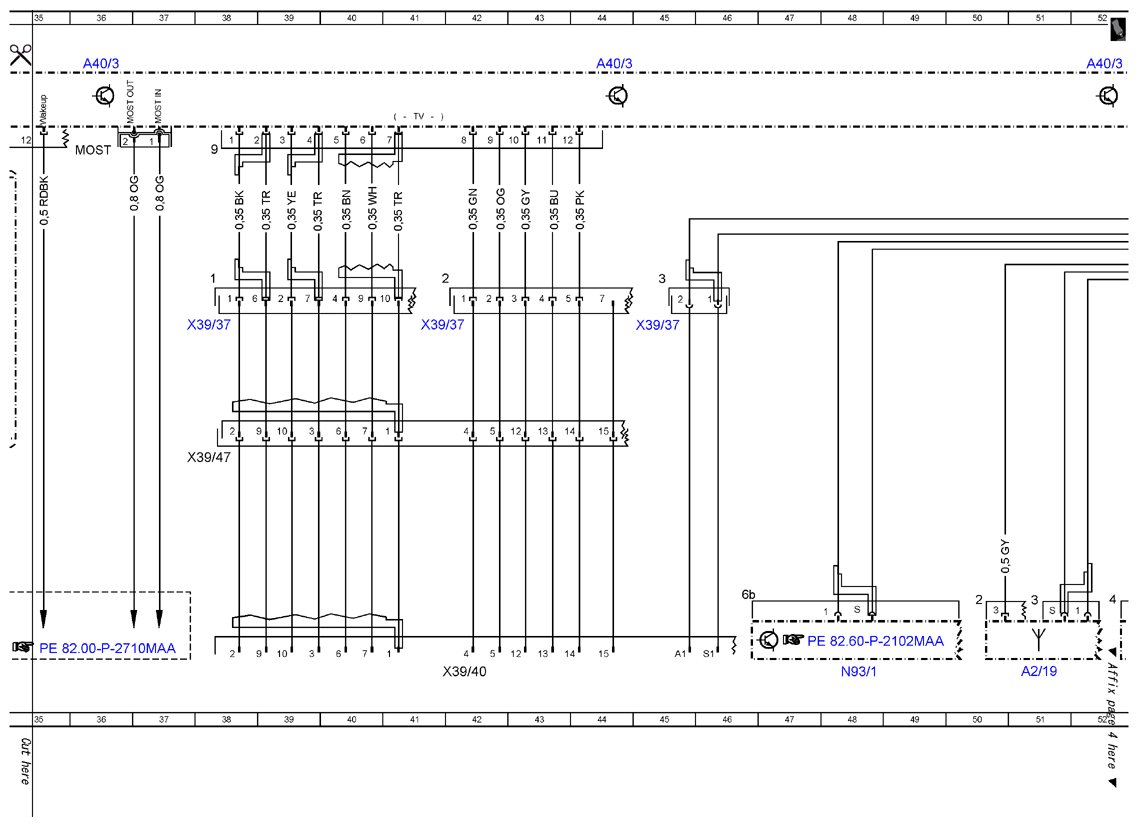

| X39/37 |
CTEL separation point |
38E |
| X39/37 |
CTEL separation point |
41E |
| X39/37 |
CTEL separation point |
45E |
| X39/40 |
TEL tml. 15C separation point |
42L |
| X39/45 |
Walkman separation point |
8L |
| X39/47 |
Armrest CTEL connector |
38G |
| Z204/6 |
Circuit 31 left rear seat voltage distributor connector |
6L |
| Z204/6 |
Circuit 31 left rear seat voltage distributor connector |
67A |
| Z53/27 |
TV amplifier supply |
24E |
| Z79 |
Backup camera adapter line connector sleeve |
11E |
