Electrical function schematic for Adaptive Brake (ABR) - PE42.47-P-2050-97CAB

MODEL 216.3 as of Model Year 2009 up to Model Year 2010 /modification year 08, /modification year 09

Code Designation Location
1 Circuit 15, status 18D
10 Door rotary tumbler switch, status 11E
10 Door rotary tumbler switch, status 12B
10 Door rotary tumbler switch, status 17E
11 Yaw rate, lateral and longitudinal acceleration sensor, signal 20D
12 Accelerator pedal, status 22E
12 Accelerator pedal, status 29D
13 Transmission control, status 27D
14 Engine torque, reduce request 25D
15 Engine torque, increase request 26D
16 BAS release switch, status 21G
17 Membrane travel sensor, signal 21G
18 Solenoid valve, actuation 25H
2 Vehicle speed, signal 9G
2 Vehicle speed, signal 18E
3 Wheel speed, signal 3D
4 Steering angle, signal 18K
4 Steering angle, signal 19G
5 Instrument cluster, message 7H
5 Instrument cluster, message 12E
6 ESP switch, status 3D
6 ESP Switch, status 9E
6 ESP Switch, status 18E
7 Parking brake, status 9D
7 Parking brake, status 18E
8 Circuit 54, status 11H
9 Circuit 54, status 12J
8 Circuit 54, status 13E
8 Circuit 54, status 17G
9 Flashing brake lights, request 11H
9 Flashing brake lights, request 13E
A1 Instrument cluster 5H
A13 Electric parking brake control unit 6A
A7/7b1 BAS diaphragm travel sensor 23J
A7/7s1 BAS release switch 22J
A7/7y1 BAS solenoid valve 24J
A8/1 Transmitter key 18B
A80 Intelligent servo module for DIRECT SELECT 27E
A85s1 Left rotary tumbler switch 15A
B24/15 Yaw rate, lateral and longitudinal acceleration sensor 20A
B37 Accelerator pedal sensor 29E
CAN B Interior CAN 11G
CAN B Interior CAN 11D
CAN B Interior CAN 8G
CAN C Drive train CAN 27E
CAN E Chassis CAN 15F
CAN E Chassis CAN 20H
CAN E Chassis CAN 17D
CAN E Chassis CAN 22E
CAN F Central CAN 8G
CAN G Front end CAN 8D
CAN H Vehicle dynamics CAN 20C
L6/1 Left front RPM sensor 22B
L6/2 Right front RPM sensor 22C
L6/3 Left rear RPM sensor 22C
L6/4 Right rear RPM sensor 22C
LIN B3 OBF LIN 3D
LIN E1 Steering LIN 17K
N10/1 Front SAM control unit with fuse and relay module 15G
N10/2 Rear SAM control unit with fuse and relay module 11H
N3/10 ME-SFI [ME] control unit 25A
N3/10 ME-SFI [ME] control unit 28B
N47-5 ESP control unit 20D
N49 Steering angle sensor 69K
N69/1 Left door control unit 11A
N72/1 Upper control panel control unit 3E
N73 EIS [EZS] control unit 17A
N80 Steering column module 20J
N93 Central gateway control unit 11E
S6/2s11 ESP OFF switch 2B

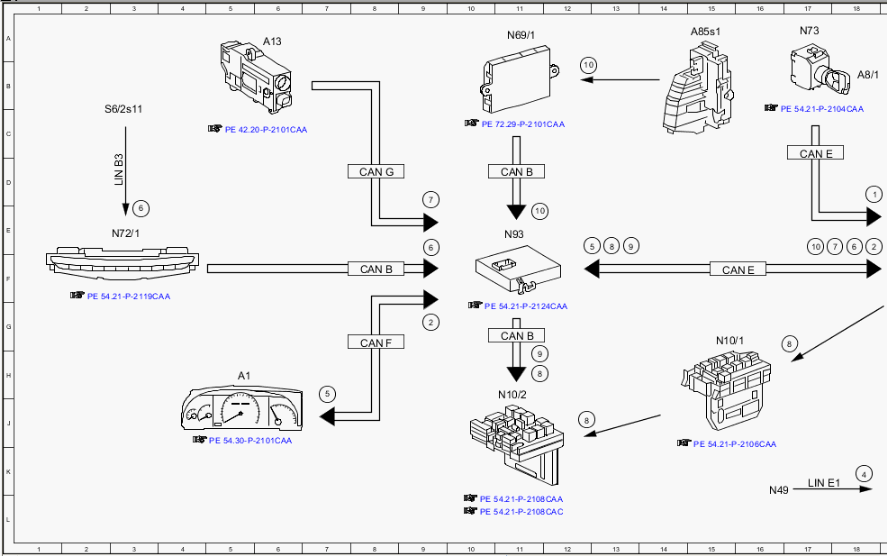

Fig 1: Adaptive Brake Electrical Function Schematic (1 Of 2)
G00530203Courtesy of MERCEDES-BENZ USA

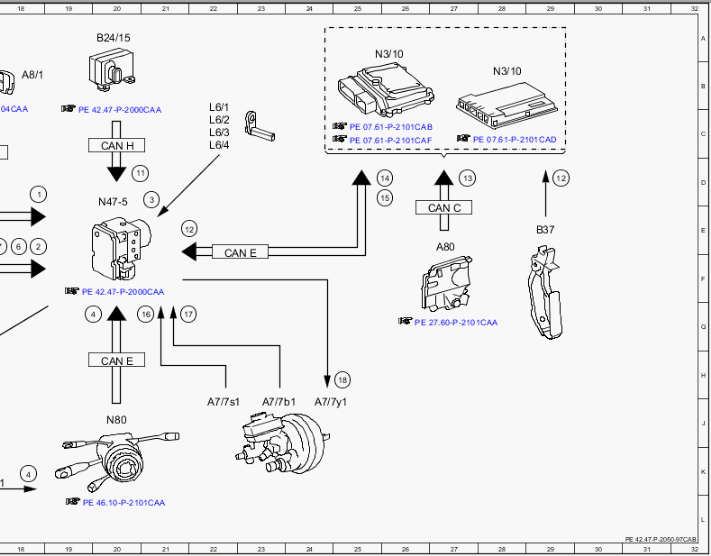

Fig 2: Adaptive Brake Electrical Function Schematic (2 Of 2)
G00530204Courtesy of MERCEDES-BENZ USA
