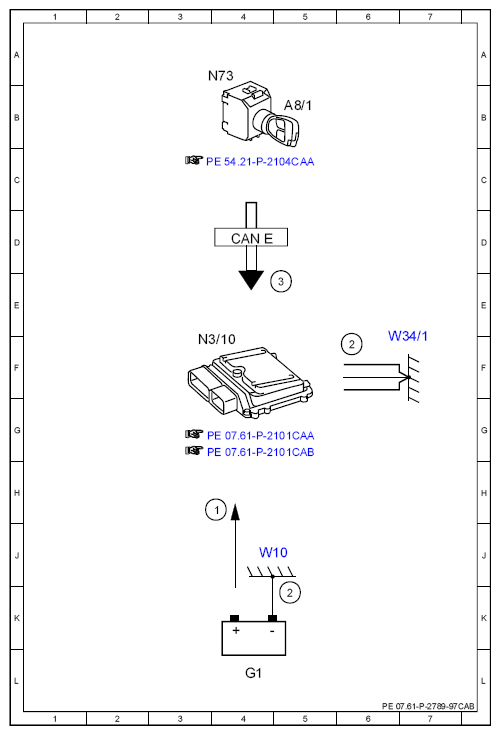

Electrical function diagram for ignition OFF - PE07.61-P-2789-97CAB
| Code: | Designation: | Position: |
| 1 | Circuit 30, status | 4H |
| 2 | Circuit 31, status | 5K |
| 2 | Circuit 31, status | 6F |
| 3 | Circuit 15, status OFF | 5E |
| A8/1 | Transmitter key | 5B |
| CAN E | Chassis CAN | 4D |
| G1 | On-board electrical system battery | 4K |
| N3/10 | ME-SFI [ME] control unit | 4F |
| N73 | EIS [EZS] control unit | 4B |
| W10 | Ground (battery) | 4J |
| W34/1 | Ground (electronics - left footwell) | 6F |
