Remove/install interior paneling on roll bar - AR68.30-P-1380R
MODEL 230.4 except CODE (P99) "AMG Black Series" special model
| Remove/install | |||
|---|---|---|---|

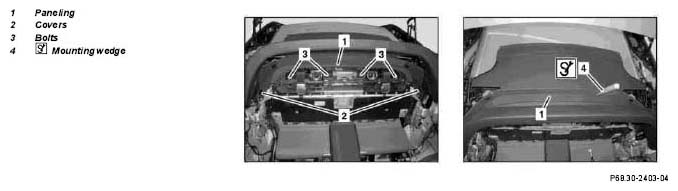

| 1 | Completely open Vario roof and raise rollover bar. | ||
| 2 | Remove rear wall paneling | AR68.30-P-4750R | |
| 3 | Remove speaker cover in rear | AR68.30-P-3445R | |
| 4 | Unclip covers (2) and unscrew bolts located below. | *BA68.30-P-1003-01A | |
| 5 | Remove bolts (3) | *BA68.30-P-1003-01A | |
| 6 | Unclip paneling (1) from rear wall toward front with mounting wedge and remove. | Figure | |
| 7 | Install in the reverse order |
PANELINGS, ORNAMENTAL FRAMES
| Number | Designation | Model 230 | |
|---|---|---|---|
| BA68.30-P-1003-01A | Bolt, center interior paneling to roll bar, rear wall | Nm | 4 |
