Replace complete front end assembly together with reinforcement - AR62.30-P-1570T

MODEL 211.0/2

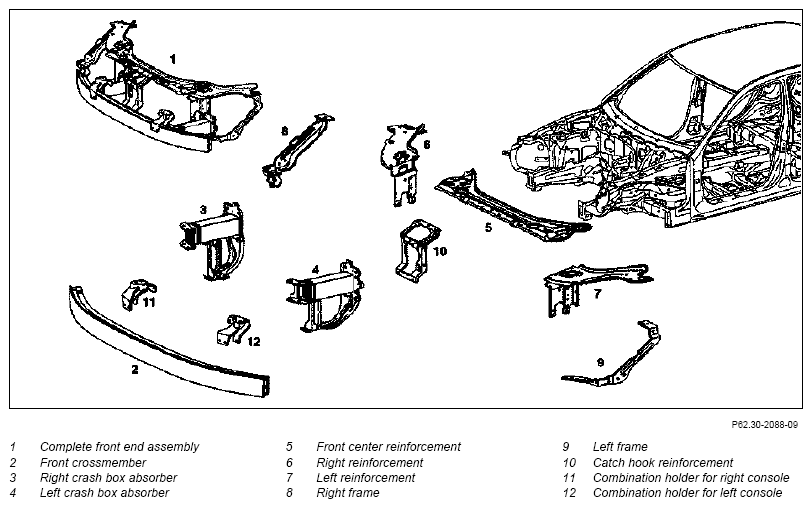

Fig 1: Identifying Front End Assembly With Reinforcement Components (1 Of 4)
G07508194Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

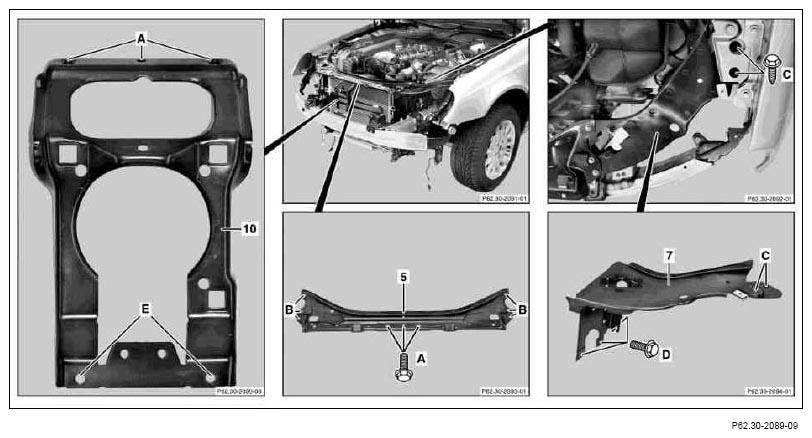

Fig 2: Identifying Front End Assembly With Reinforcement Components (2 Of 4)
G07508195Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

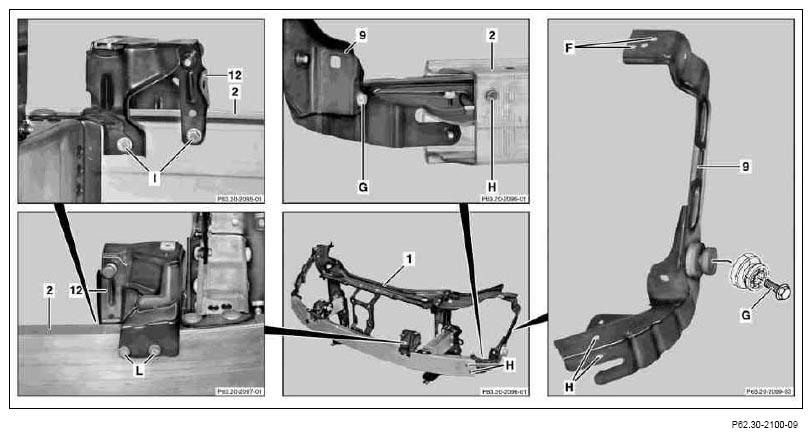

Fig 3: Identifying Front End Assembly With Reinforcement Components (3 Of 4)
G07508196Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

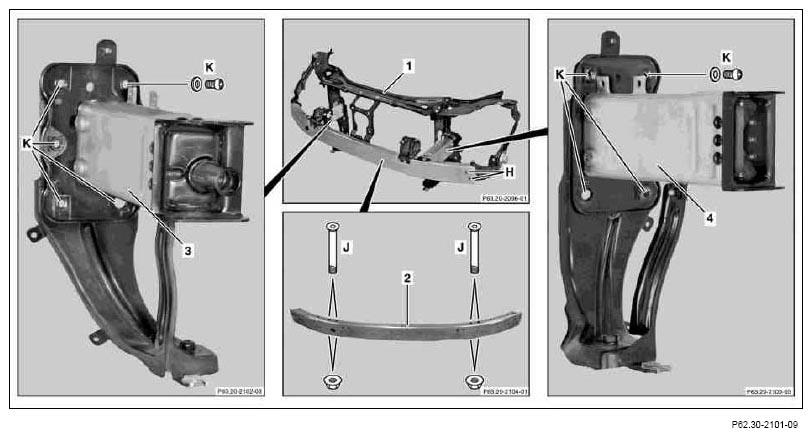

Fig 4: Identifying Front End Assembly With Reinforcement Components (4 Of 4)
G07508197Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
MODIFICATION NOTES

30.6.04 Value changed from 70 Nm to 55 Nm Value modified in BA62.30-P-1001-02A for model 211 *BA62.30-P-1001-02A
REMOVING Removing
1 Remove lamp unit   AR82.10-P-4730T
2 Remove detachable parts in area to be repaired
3 Unscrew screws (A and B) and remove reinforcement at front center (5)
4 Unscrew screws (C)
5 Fasten radiator with fastening belt
6 Unscrew screws (K)
7 Remove front end (1)
INSTALLING Install
8 Install right (3) and left (4) crash box absorber to longitudinal member (screws K). Position screws loosely.
9 Center right (8) and left (9) frame on cross member (2) and screw on (screws H)
10 Screw cross member (2) to right (3) and left (4) crash box absorber (screws J)
11 Center right (3) and left (4) crash box absorber on longitudinal member and tighten screws (K).
12 Install right (6) and left (7) reinforcement, center and screw on (screws D and C)
13 Screw right (6) and left (7) reinforcement to fender mount (screws C)
14 Install center reinforcement (5), center and screw on (screws B)
15 Install catch hook reinforcement (10), center and screw on (screws A and E)
16 Install right combination holder console (11) and left combination holder console (12), center and screw on (bolts L and I).
17 Adjust front module IMPORTANT Fit headlamp unit and bumper for adjustment work. AR62.30-P-1570-01T
    TORQUE SPECIFICATION Bolt, front end to longitudinal member *BA62.30-P-1001-02A
    TORQUE SPECIFICATION Screw for outer reinforcement to fender mount *BA62.30-P-1006-02A
    TORQUE SPECIFICATION Screw for outer reinforcement to side frame *BA62.30-P-1007-02A
    TORQUE SPECIFICATION Screw for center reinforcement to outer reinforcement *BA62.30-P-1008-02A
    TORQUE SPECIFICATION Screw for center reinforcement to catch hook reinforcement *BA62.30-P-1009-02A
    TORQUE SPECIFICATION Screw for catch hook reinforcement to cross member *BA62.30-P-1010-02A
    TORQUE SPECIFICATION Bolt, cross member to crash box *BA62.30-P-1011-02A
    TORQUE SPECIFICATION Screw for cross member to combination holder console *BA62.30-P-1012-02A
    TORQUE SPECIFICATION Screw for side frame to cross member *BA62.30-P-1013-02A
    TORQUE SPECIFICATION Screw for outer reinforcement to crash box *BA62.30-P-1014-02A
18 Adjust gap dimensions on hoods, doors and lids Gap dimensions *BE60.00-P-1001-01F
    SPECIAL TOOL Feeler gauge Figure
19 Install detachable body components in area to be repaired
20 Install lamp unit   AR82.10-P-4730T
TEST VALUES FOR GAP DIMENSIONS ON HOODS, DOORS AND LIDS

Number Designation       Model 211.0 Model 211.2
BE60.00-P-1001-01F Gap dimension Engine hood to fender Dimension "A" mm 3.5 (±0.5) 3.5 (±0.5)
    Engine hood to headlamp Dimension "B" mm 4 (+1) 4 (±0.5)
    Radiator grille/bumper Dimension "C" mm 5.5 (+1) 5,5 (±1)
      See picture   AR60.00-P-0700-01T AR60.00-P-0700-01TA
FRONT END ASSEMBLY WITH FRONT REINFORCEMENT

Number Designation   Model 211
BA62.30-P-1001-02A Bolt connecting front end to longitudinal member Nm 55
BA62.30-P-1006-02A Bolt, outer reinforcement to fender bracket Nm 10
BA62.30-P-1007-02A Bolt, outer reinforcement to side of frame Nm 10
BA62.30-P-1008-02A Bolt, center reinforcement to outer reinforcement Nm 10
BA62.30-P-1009-02A Bolt, center reinforcement to arrester hook reinforcement Nm 10
BA62.30-P-1010-02A Bolt, arrester hook reinforcement to crossmember Nm 10
BA62.30-P-1011-02A Bolt, crossmember to crash box Nm 18
BA62.30-P-1012-02A Bolt, crossmember to combination bracket console Nm 10
BA62.30-P-1013-02A Bolt, side of frame to crossmember Nm 10
BA62.30-P-1014-02A Bolt, outer reinforcement to crash box Nm 10
Fig 5: Identifying Feeler Gauge (129 589 03 21 00)
G07289461Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
