Component description for the "CHECK ENGINE" indicator lamp - GF54.30-P-5011V
MODEL 203 with ENGINE 272.920
with CODE (494) USA version
up to Model Year 8
MODEL 211 with ENGINE 272.922 with CODE (494) USA version
MODEL 203 with ENGINE 272.940
with CODE (494) USA version
up to Model Year 8
MODEL 203 with ENGINE 272.941
with CODE (494) USA version
up to Model Year 8
MODEL 171 with ENGINE 272.942
with CODE (494) USA version
up to Model Year 8
MODEL 211, 219 with ENGINE 272.943 with CODE (494) USA version
MODEL 211 with ENGINE 272.944 with CODE (494) USA version
MODEL 251 with ENGINE 272.945
with CODE (494) USA version
up to Model Year 8
MODEL 221 with ENGINE 272.946
with CODE (494) USA version
up to Model Year 8
MODEL 203 with ENGINE 272.960
with CODE (494) USA version
up to Model Year 8
MODEL 171 with ENGINE 272.963
with CODE (494) USA version
up to Model Year 8
MODEL 211, 219 with ENGINE 272.964 with CODE (494) USA version
MODEL 221 with ENGINE 272.965
with CODE (494) USA version
up to Model Year 8
MODEL 230 with ENGINE 272.966
with CODE (494) USA version
up to Model Year 8
MODEL 164, 251 with ENGINE 272.967
with CODE (494) USA version
up to Model Year 8
MODEL 203 with ENGINE 272.970
with CODE (494) USA version
up to Model Year 8
MODEL 211 with ENGINE 272.972 with CODE (494) USA version
MODEL 221 with ENGINE 272.975
with CODE (494) USA version
up to Model Year 8
MODEL 221 with ENGINE 273.922
with CODE (494) USA version
up to Model Year 8
MODEL 164 with ENGINE 273.923
with CODE (494) USA version
up to Model Year 8
MODEL 221 with ENGINE 273.924
with CODE (494) USA version
up to Model Year 8
MODEL 211, 219 with ENGINE 273.960 with CODE (494) USA version
MODEL 216, 221 with ENGINE 273.961
with CODE (494) USA version
up to Model Year 8
MODEL 211 with ENGINE 273.962 with CODE (494) USA version
MODEL 164, 251 with ENGINE 273.963
with CODE (494) USA version
up to Model Year 8
MODEL 230 with ENGINE 273.965
with CODE (494) USA version
up to Model Year 8
MODEL 209 with ENGINE 273.967 with CODE (494) USA version
MODEL 221 with ENGINE 273.968
with CODE (494) USA version
up to Model Year 8
MODEL 209 with ENGINE 272.940 with CODE (494) USA version
MODEL 209 with ENGINE 272.960 with CODE (494) USA version

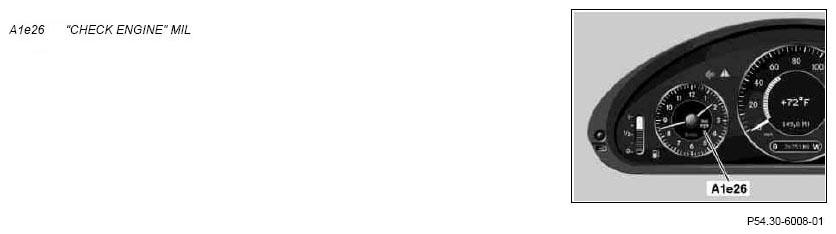

Shows model 219
Location
The "CHECK ENGINE" indicator lamp is located in the instrument cluster.
Task
To indicate faults in the fuel injection system
Function
The indicator lamp is actuated by the instrument cluster via a CAN message from the engine control unit. To check the function it lights up with ignition on ON and as of an engine speed of approx. 500 RPM for approx. 1 s. If there is no fault, the indicator lamp goes out
