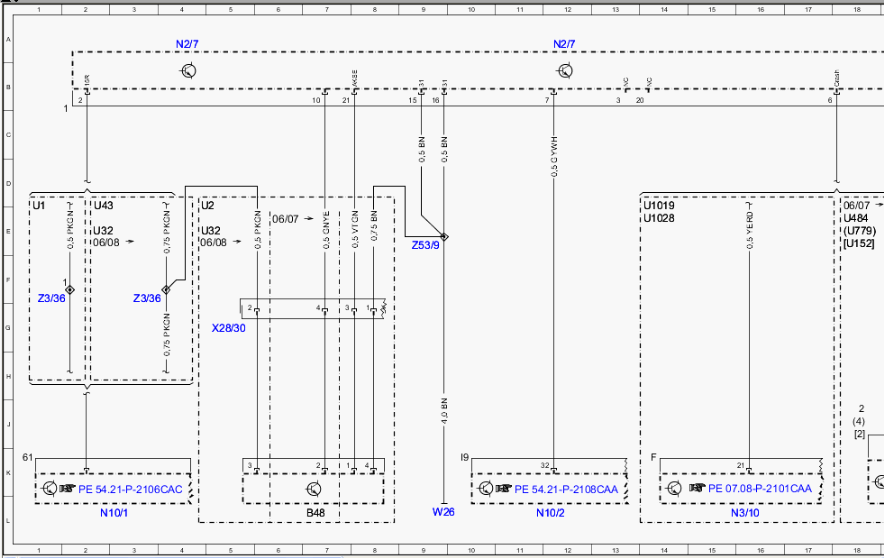

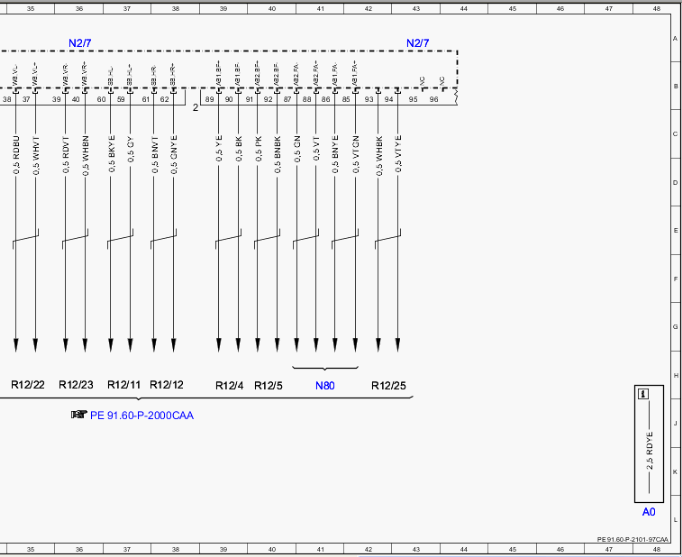

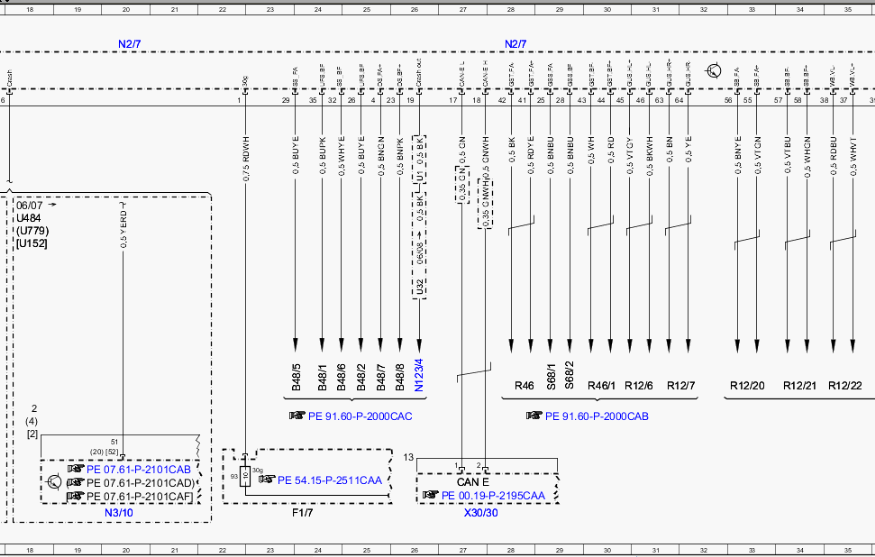

Wiring diagram for airbag control unit with integrated emergency call system - PE91.60-P-2101-97CAA
MODEL 216.3 with CODE (290) Windowbag with CODE (292) Left and right front sidebag with CODE (293) Left and right rear sidebag Control unit N2/7
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Explanation of color codes | 48 L |
| B48 | Front passenger seat occupied and child seat recognition sensor | 7 L |
| B48/1 | Driver-side frontal acceleration sensor | 24H |
| B48/2 | Passenger-side frontal acceleration sensor | 25H |
| B48/5 | Airbag system driver assist | 23H |
| B48/6 | Airbag system front passenger assist | 24H |
| B48/7 | Driver door pressure sensor | 25H |
| B48/8 | Front passenger door pressure sensor | 26H |
| CAN E | Chassis CAN | 27K |
| F1/7 | Left instrument panel fuse box | 24 L |
| F1/7f93 | Fuse 93 | 22 K |
| N10/1 | Front SAM control module with fuse and relay module | 2 L |
| N10/2 | Rear SAM control module with fuse and relay module | 11 L |
| N123/4 | Emergency call system control unit | 26 L |
| N2/7 | Restraint systems control unit | 4 A |
| N2/7 | Restraint systems control unit | 12 A |
| N2/7 | Restraint systems control unit | 20 A |
| N2/7 | Restraint systems control unit | 28 A |
| N2/7 | Restraint systems control unit | 36 A |
| N2/7 | Restraint systems control unit | 43 A |
| N3/10 | ME-SFI [ME] control unit | 16 L |
| N3/10 | ME-SFI [ME] control unit | 20 L |
| N80 | Steering column module | 41 H |
| R12/11 | Left rear sidebag squib | 37 H |
| R12/12 | Right rear sidebag squib | 38 H |
| R12/20 | Left front sidebag squib | 33 H |
| R12/21 | Right front sidebag squib | 34 H |
| R12/22 | Left rear windowbag squib | 35 H |
| R12/23 | Right rear windowbag squib | 36 H |
| R12/25 | Driver kneebag squib | 42 H |
| R12/4 | Front passenger airbag squib 1 | 39 H |
| R12/5 | Front passenger airbag squib 2 | 40 H |
| R12/6 | Left rear ETR squib | 31 H |
| R12/7 | Right rear ETR squib | 32 H |
| R46 | Driver buckle ETR squib | 28 H |
| R46/1 | Front passenger buckle ETR squib | 30 H |
| S68/1 | Driver seat belt buckle and seat belt waring switch | 29 H |
| S68/2 | Front passenger seat belt buckle and seat belt waring switch | 29 H |
| U1 | Valid for {{USA}} | 1 D |
| U1 | Valid for {{USA}} | 26 D |
| U1019 | Valid for engine 278 | 14 D |
| U1028 | Valid for engine 157 | 14 E |
| U152 | Valid for engine 156 | 18 E |
| U2 | Valid for all except {{USA}} | 5 E |
| U32 | Valid for {{Kanada}} | 2 E |
| U32 | Valid for {{Kanada}} | 5 E |
| U32 | Valid for {{Kanada}} | 26 F |
| U43 | Valid for ECE | 2 D |
| U484 | Valid for M273 ME | 18 E |
| U779 | Valid for engine 275 | 18 E |
| W26 | Ground (restraint systems control unit) | 9 L |
| X28/30 | Passenger-side FFS [RBA]/seat airbag separation point | 5 G |
| X30/30 | Chassis CAN/FFS [RBA] voltage distributor connector | 27 L |
| Z3/36 | ACSR [AKSE] circuit 15R connector sleeve | 1 F |
| Z3/36 | ACSR [AKSE] circuit 15R connector sleeve | 3 F |
| Z53/9 | Interior sleeve connector, airbag circuit 31 | 9 E |
