Wiring diagram for Adaptive Brake (ABR) - PE42.47-P-2000-97CAB

MODEL 216.3 as of model year 2011 /CY 10 model refinement package, control units A7/3 and N47-5

Code Designation Location
A0 Color code key 56L
A2/30 Navigation processor 52L
A7/3 Traction system hydraulic unit 2L
A7/3 Traction system hydraulic unit 2A
A7/3b1 Front axle brake pressure sensor 1C
A7/3b3 left front pressure sensor 3C
A7/3b4 Right front pressure sensor 1D
A7/3b5 left rear pressure sensor 3D
A7/3b6 Right rear pressure sensor 1F
A7/3m1 High pressure and return pump 4F
A7/3y10 Left rear solenoid valve (pressure hold) 3J
A7/3y11 Left rear solenoid valve (pressure release) 2J
A7/3y12 Right rear solenoid valve (pressure hold) 3H
A7/3y13 Right rear solenoid valve (pressure release) 2H
A7/3y18 Front axle switchover solenoid valve 3H
A7/3y19 Rear axle switchover solenoid valve 2H
A7/3y22 Front axle inlet solenoid valve 3G
A7/3y23 Rear axle inlet solenoid valve 2G
A7/3y6 Left front solenoid valve (pressure hold) 3K
A7/3y7 Left front solenoid valve (pressure release) 2K
A7/3y8 Right front solenoid valve (pressure hold) 3J
A7/3y9 Right front solenoid valve (pressure release) 2J
A7/7 BAS brake booster 32L
A7/7b1 BAS diaphragm travel sensor 33L
A7/7s1 BAS release switch 36L
A7/7y1 BAS solenoid valve 35L
B24/15 Yaw rate, lateral and longitudinal acceleration sensor 46L
B24/8 Attention assist sensor 54L
B64/1 Brake vacuum sensor 15L
B64/1 Brake vacuum sensor 17L
CAN E Chassis CAN 41K
CAN H Vehicle dynamics CAN 43K
CAN H Vehicle dynamics CAN 45K
F1/7 Left instrument panel fuse box 11L
F1/7f103 Fuse 103 10K
F32/3 Engine compartment prefuse box 7L
F32/3f7 Fuse 7 5K
F32/3f8 Fuse 8 6K
L6/1 Left front RPM sensor 19L
L6/2 Right front RPM sensor 21L
L6/3 Left rear RPM sensor 23L
L6/4 Right rear RPM sensor 26L
N10/1 Front SAM control unit with fuse and relay module 49L
N47-5 ESP control unit 28A
N47-5 ESP control unit 5A
N47-5 ESP control unit 20A
N47-5 ESP control unit 12A
N47-5 ESP control unit 35A
N47-5 ESP control unit 44A
N47-5 ESP control unit 52A
S9/1 Stop lamp switch 38L
U252 Valid for ECO start/stop function 13C
U399 Valid for attention assist 53C
U777 Valid for navigation 51C
U938 Valid for ESP Basic 16F
U938 Valid for ESP Basic 28A
U938 Valid for ESP Basic 37A
U939 Valid for ESP Premium 14F
U939 Valid for ESP Premium 28A
U939 Valid for ESP Premium 30A
W14/3 Right ADAPTIVE BRAKE ground 7E
X18 Cockpit wiring harness and FFS [RBA] connector 53G
X18 Cockpit wiring harness and FFS [RBA] connector 52G
X30/28 Vehicle dynamics CAN voltage distributor connector 44L
X30/30 Chassis CAN/FFS [RBA] voltage distributor connector 41L
X62/32 Left rear axle multiple circuit junction connector 22G
X62/33 Right rear axle multiple circuit junction connector 25G
X62/6 Right front axle multiple circuit junction connector, major assembly compartment 20G
X62/7 Left front axle multiple circuit junction connector, major assembly compartment 18G
Y10 SPS [PML] solenoid valve 29L

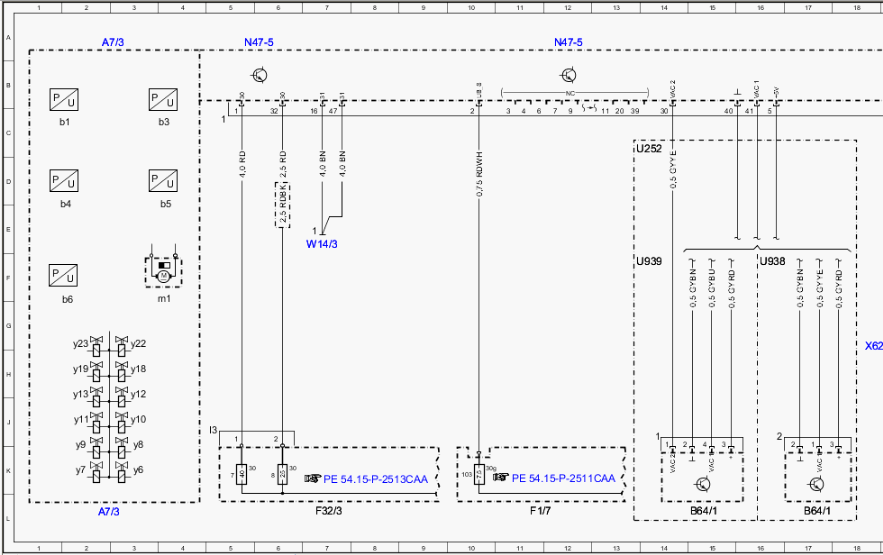

Fig 1: Adaptive Brake Wiring Diagram (1 Of 4)
G00530199Courtesy of MERCEDES-BENZ USA

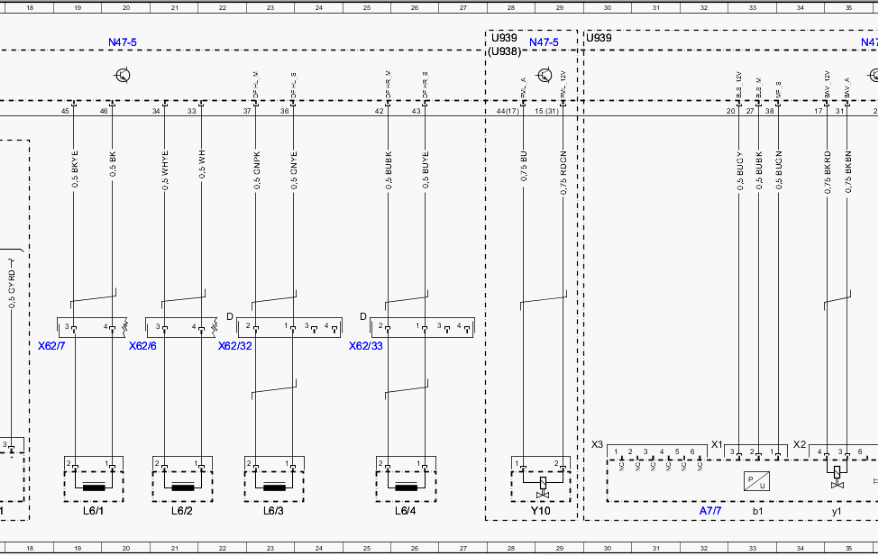

Fig 2: Adaptive Brake Wiring Diagram (2 Of 4)
G00530200Courtesy of MERCEDES-BENZ USA

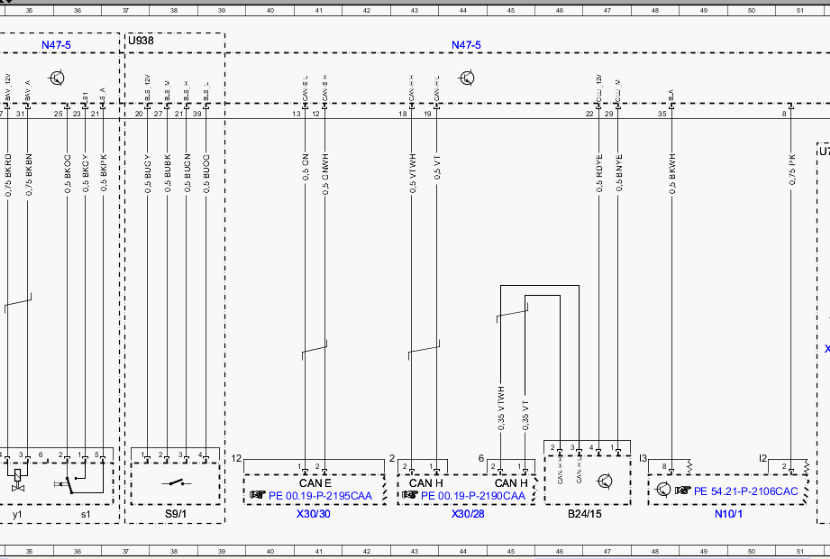

Fig 3: Adaptive Brake Wiring Diagram (3 Of 4)
G00530201Courtesy of MERCEDES-BENZ USA

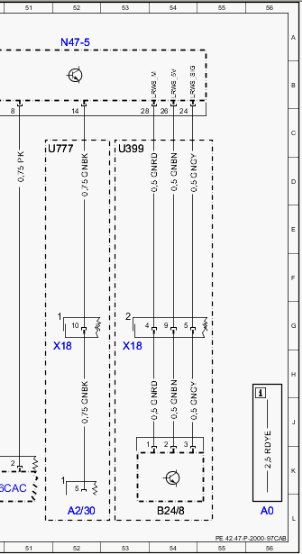

Fig 4: Adaptive Brake Wiring Diagram (4 Of 4)
G00530202Courtesy of MERCEDES-BENZ USA
