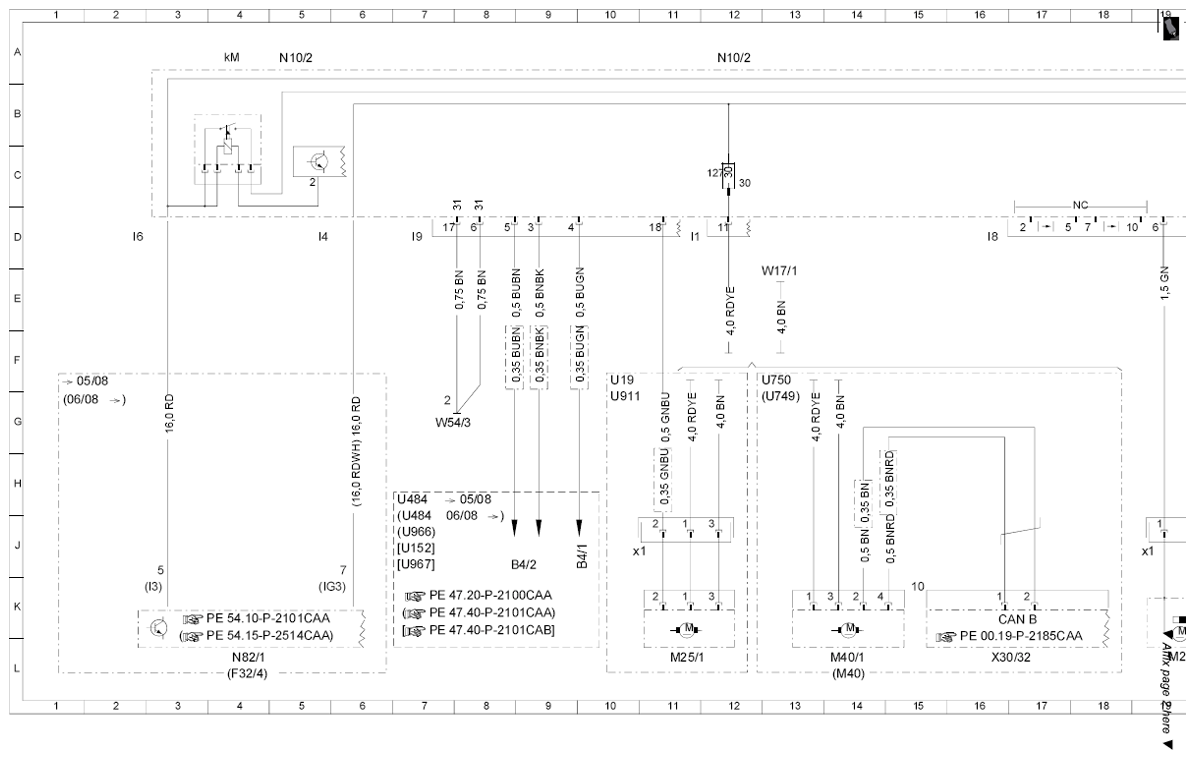

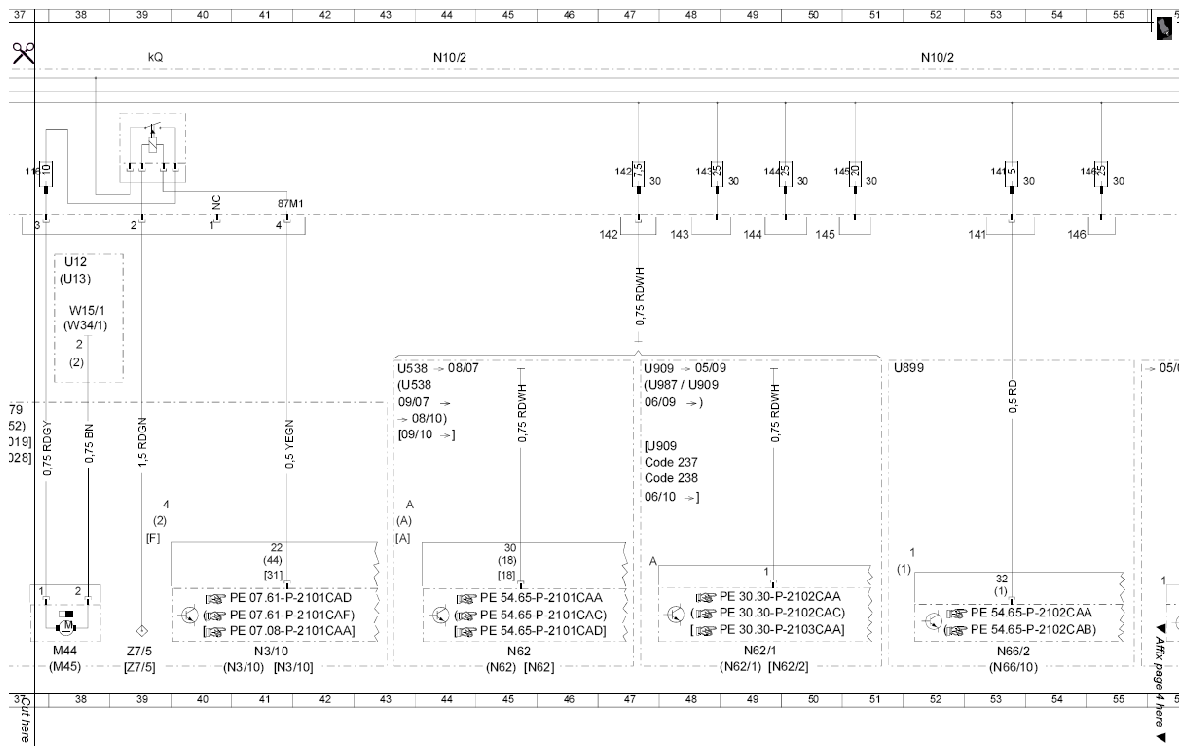

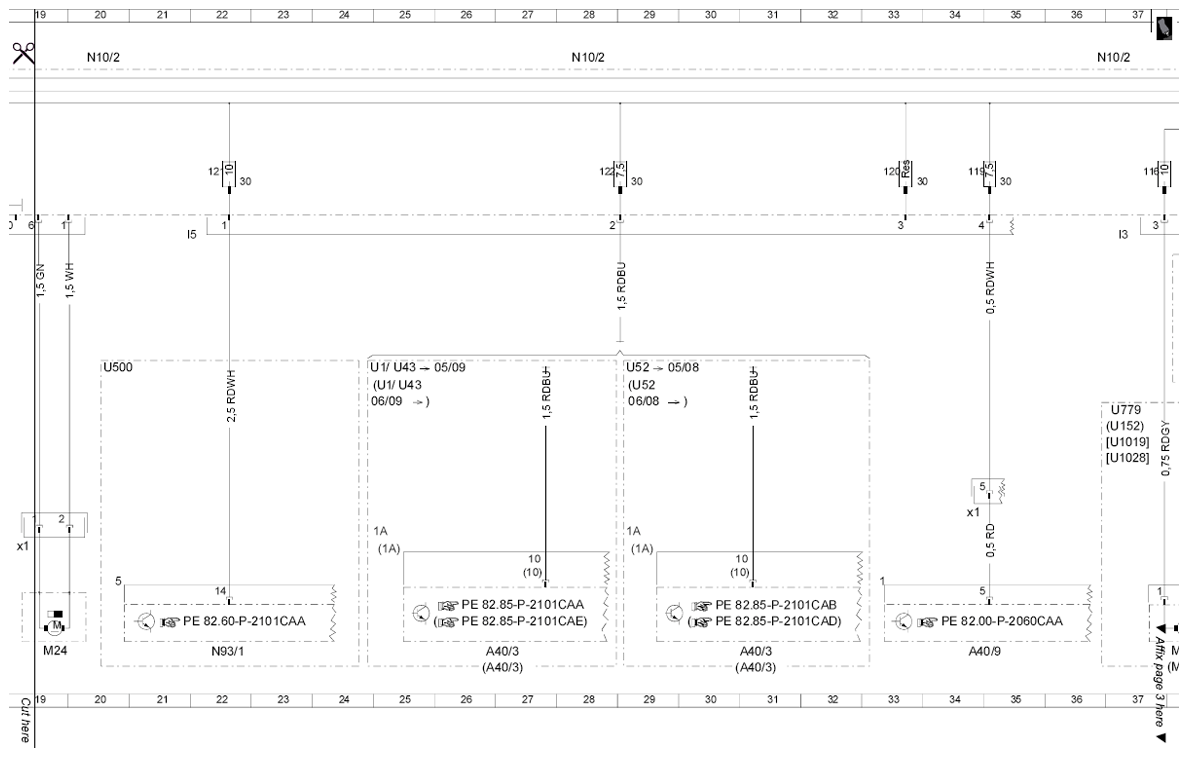

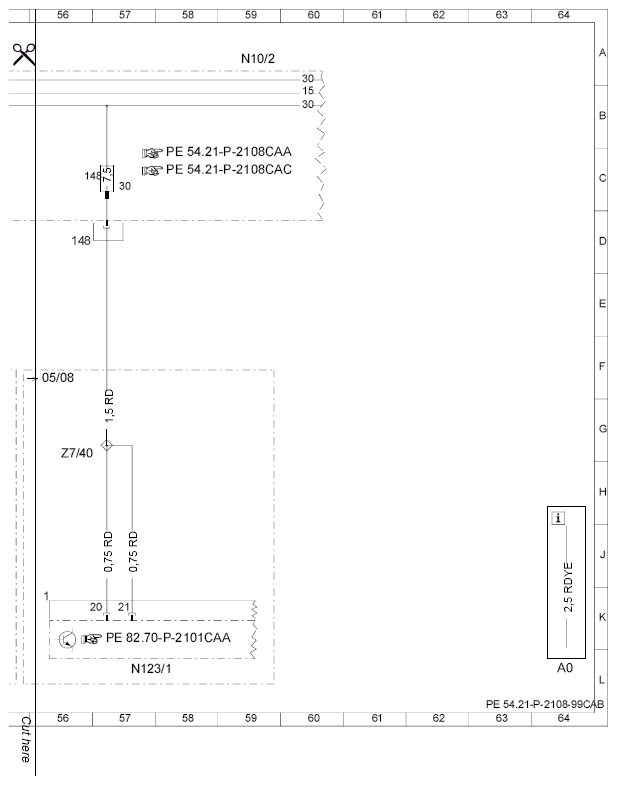

Wiring diagram / rear SAM control unit with fuse and relay module (/)N10/2 - PE54.21-P-2108-99CAB
MODEL 216.3 Sheet 2
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Explanation of color codes | 56 L |
| A40/3 | COMAND control unit | 21 L |
| A40/9 | Front central operating unit | 25 L |
| A40/9x1 | Front central operating unit connector | 25 J |
| B4/1 | Left fuel level sensor | 8 J |
| B4/2 | Right fuel level sensor | 6 J |
| M24 | Rear window blind motor | 17 L |
| M24x1 | Rear window blind motor connector | 16 J |
| M40 | Multicontour seat pneumatic pump | 9 L |
| M40/1 | Pneumatic pump for dynamic seat control | 12 L |
| M44 | Charge air cooler circulation pump | 28 L |
| M45 | Engine coolant circulation pump | 28 L |
| N10/2 | Rear SAM control module with fuse and relay module | 4 A |
| N10/2 | Rear SAM control module with fuse and relay module | 12 A |
| N10/2 | Rear SAM control module with fuse and relay module | 20 A |
| N10/2 | Rear SAM control module with fuse and relay module | 28 A |
| N10/2 | Rear SAM control module with fuse and relay module | 36 A |
| N10/2 | Rear SAM control module with fuse and relay module | 44 A |
| N10/2 | Rear SAM control module with fuse and relay module | 49 A |
| N10/2f116 | Fuse 116 | 28 C |
| N10/2f119 | Fuse 119 | 25 C |
| N10/2f120 | Fuse 120 | 24 C |
| N10/2f121 | Fuse 121 | 20 C |
| N10/2f122 | Fuse 122 | 21 C |
| N10/2f127 | Fuse 127 | 10 C |
| N10/2f141 | Fuse 141 | 43 C |
| N10/2f142 | Fuse 142 | 38 C |
| N10/2f143 | Fuse 143 | 39 C |
| N10/2f144 | Fuse 144 | 40 C |
| N10/2f145 | Fuse 145 | 41 C |
| N10/2f146 | Fuse 146 | 45 C |
| N10/2f148 | Fuse 148 | 46 C |
| N10/2kM | Circuit 15 relay | 2 A |
| N10/2kQ | Circulating pump relay | 30 A |
| N123/1 | Universal Portable CTEL Interface (UPCI [UHI]) control module | 47 L |
| N3/10 | ME-SFI [ME] control module | 32 L |
| N62 | PTS control module | 36 L |
| N62/1 | Radar senors control unit (SGR) | 40 L |
| N66/10 | Backup camera voltage supply module | 43 L |
| N66/2 | Reverse camera control module | 43 L |
| N82/1 | Vehicle power supply control unit | 2 L |
| U1 | Valid for {{USA}} | 19 F |
| U12 | Valid for left-hand steering | 29 E |
| U13 | Valid for right-hand steering | 29 E |
| U152 | Valid for engine 156 | 5 J |
| U152 | Valid for engine 156 | 27 H |
| U43 | Valid for ECE | 20 F |
| U484 | Valid for M273 ME | 5 H |
| U52 | Valid for {{Japan}} | 19 G |
| U538 | Valid for Parktronic System | 34 F |
| U538 | Valid for Parktronic System | 34 G |
| U749 | Valid for multicontour seat (MCS [MKS]) | 8 F |
| U750 | Valid for dynamic seat (DS [FDS]) | 10 F |
| U779 | Valid for engine 275 | 5 J |
| U779 | Valid for engine 275 | 27 G |
| U896 | Valid for City Assist System | 38 F |
| U899 | Valid for backup camera | 42 F |
| W15/1 | Ground (right footwell) | 29 E |
| W17/1 | Ground (left rear seat) | 10 E |
| W34/1 | Ground (electronics - left footwell) | 29 F |
| W54/3 | Ground (left rear wheelhouse) | 5 G |
| X30/32 | Left interior CAN/FFS [RBA] voltage distributor connector | 14 L |
| Z7/40 | Circuit 30 connector sleeve | 46 H |
| Z7/5 | Circuit 87 connector sleeve | 30 L |
