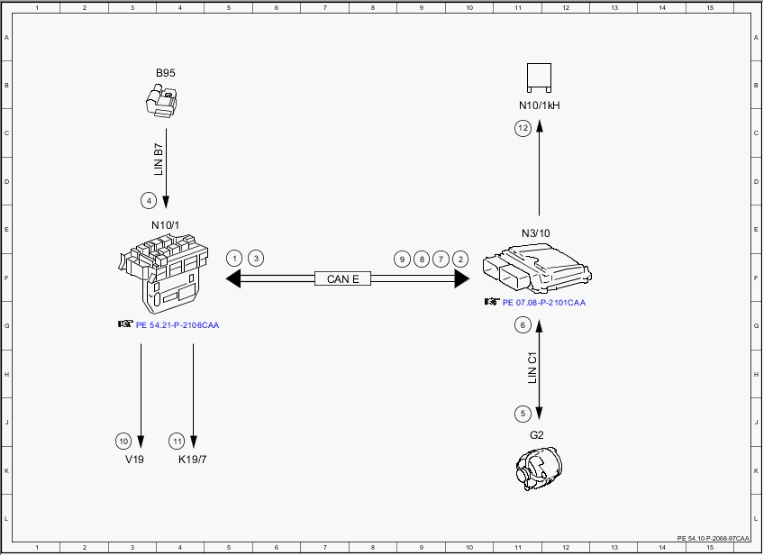

Electrical function schematic for automatic engine start/stop - PE54.10-P-2068-97CAA
MODEL 216.3 with CODE (B03) ECO start/stop function as of model year 2011 /YoM 10 model refinement package
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 61, status | 5F |
| 10 | ECO start/stop function | 3J |
| 11 | Decoupling relay, actuation | 4J |
| 12 | Starter circuit 50 relay, actuation | 11C |
| 2 | ATA [EDW[ engine hood switch, status | 10F |
| 3 | ECO start/stop function diode, actuation | 6F |
| 4 | Battery sensor, signal | 3D |
| 5 | Specified alternator voltage, signal | 11J |
| 6 | Alternator operating rate, signal | 11G |
| 7 | On-board electrical system energy state, signal | 9F |
| 8 | Door rotary tumbler switch, status | 9F |
| 9 | Air conditioning status | 9F |
| B95 | Battery sensor | 4B |
| CAN E | Chassis CAN | 7F |
| G2 | Alternator | 11J |
| K19/7 | Decoupling relay | 4K |
| LIN B7 | On-board electrical system LIN | 4C |
| LIN C1 | Drive train LIN | 11H |
| N10/1 | Front SAM control module with fuse and relay module | 4E |
| N10/1kH | Circuit 50 relay, starter | 11B |
| N3/10 | ME-SFI [ME] control unit | 11E |
| V19 | ECO start/stop function diode | 3K |
