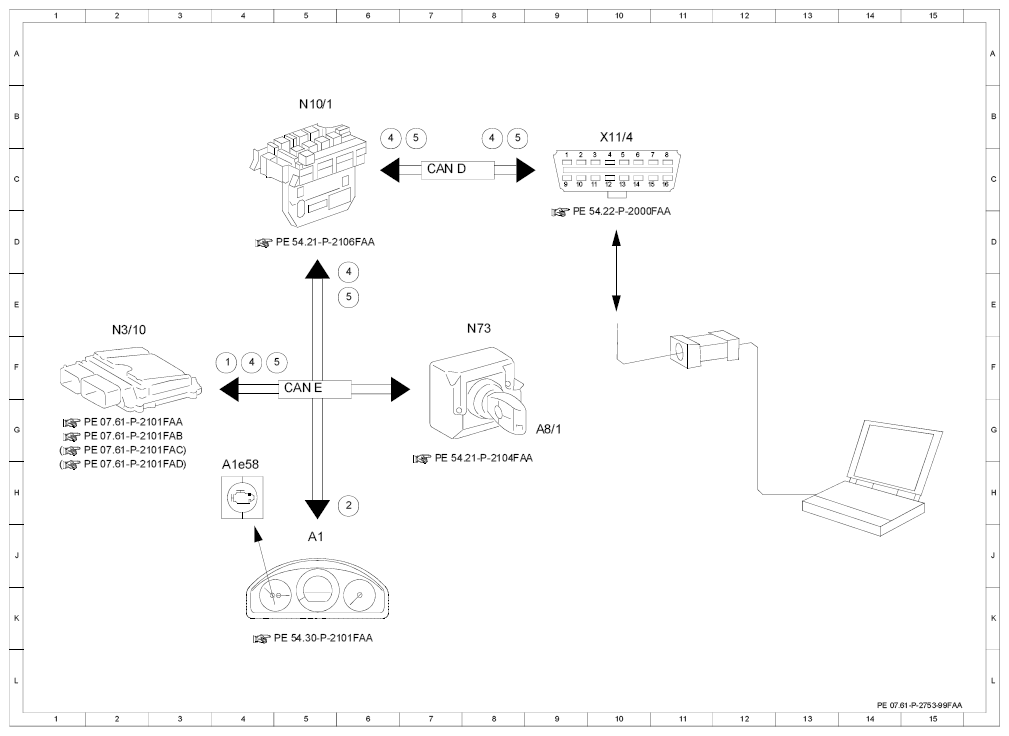

electrical function schematic, diagnosis of the engine control ME - PE07.61-P-2753-99FAA
WARNING: This page is about a different car, the 2012 Mercedes-Benz C300, 2011 Mercedes-Benz C300, 2010 Mercedes-Benz C300, 2009 Mercedes-Benz C300, and 2008 Mercedes-Benz C300. However, it is still accessible from the selected car via links, so may be relevant.
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 4 F |
| 2 | Engine diagnosis indicator lamp, actuation | 6 H |
| 4 | Engine control diagnosis, communication | 4 F |
| 4 | Engine control diagnosis, communication | 6 E |
| 4 | Engine control diagnosis, communication | 6 B |
| 4 | Engine control diagnosis, communication | 8 B |
| 5 | Correction programming, communication | 4 F |
| 5 | Correction programming, communication | 6 E |
| 5 | Correction programming, communication | 7 B |
| 5 | Correction programming, communication | 8 B |
| A1 | Instrument cluster | 5 J |
| A1e58 | Engine diagnosis indicator lamp | 4 H |
| A8/1 | Transmitter key | 9 G |
| CAN D | Diagnostic CAN | 7 C |
| CAN E | Chassis CAN | 5 G |
| N10/1 | Front SAM control unit with fuse and relay module | 5 B |
| N3/10 | ME-SFI [ME] control unit | 2 F |
| N73 | Electronic ignition switch control unit | 8 F |
| X11/4 | Diagnostic connector | 10 C |
