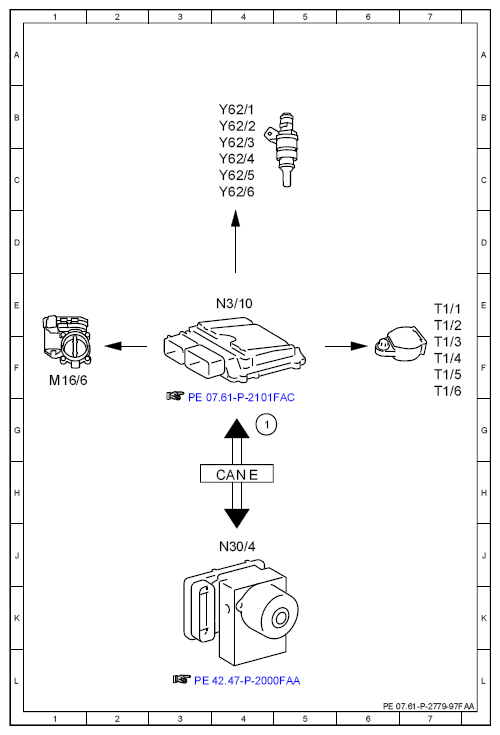

Electrical function schematic, maximum speed limit - PE07.61-P-2779-97FAA
WARNING: This page is about a different car, the 2012 Mercedes-Benz C300, 2011 Mercedes-Benz C300, 2010 Mercedes-Benz C300, 2009 Mercedes-Benz C300, and 2008 Mercedes-Benz C300. However, it is still accessible from the selected car via links, so may be relevant.
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Vehicle speed, signal | 4G |
| CAN E | Chassis CAN | |
| M16/6 | Throttle valve actuator | 1F |
| N3/10 | ME-SFI [ME] control unit | 4E |
| N30/4 | Electronic Stability Program control unit | 4J |
| T1/1 | Cylinder 1 ignition coil | 7E |
| T1/2 | Cylinder 2 ignition coil | 7E |
| T1/3 | Cylinder 3 ignition coil | 7F |
| T1/4 | Cylinder 4 ignition coil | 7F |
| T1/5 | Cylinder 5 ignition coil | 7F |
| T1/6 | Cylinder 6 ignition coil | 7F |
| Y62/1 | Cylinder 1 injection valve | 4B |
| Y62/2 | Cylinder 2 injection valve | 4B |
| Y62/3 | Cylinder 3 injection valve | 4B |
| Y62/4 | Cylinder 4 injection valve | 4C |
| Y62/5 | Cylinder 5 injection valve | 4C |
| Y62/6 | Cylinder 6 injection valve | 4C |
