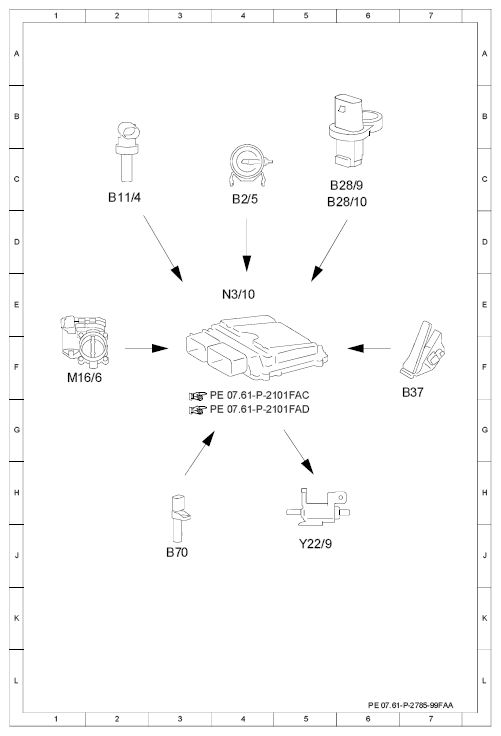

Electrical function schematic for tumble flap switchover - PE07.61-P-2785-99FAA
WARNING: This page is about a different car, the 2012 Mercedes-Benz C300, 2011 Mercedes-Benz C300, 2010 Mercedes-Benz C300, 2009 Mercedes-Benz C300, and 2008 Mercedes-Benz C300. However, it is still accessible from the selected car via links, so may be relevant.
| Code: | Designation: | Position: |
|---|---|---|
| B11/4 | Coolant temperature sensor | 2 C |
| B2/5 | Hot film mass air flow sensor | 4 C |
| B28/10 | Right intake manifold tumble flap position sensor | 5 D |
| B28/9 | Left intake manifold tumble flap position sensor | 5 C |
| B37 | Accelerator pedal sensor | 7 G |
| B70 | Crankshaft Hall sensor | 3 J |
| M16/6 | Throttle valve actuator | 1 F |
| N3/10 | ME-SFI [ME] control unit | 4 E |
| Y22/9 | Intake manifold tumble flap switchover valve | 5 J |
