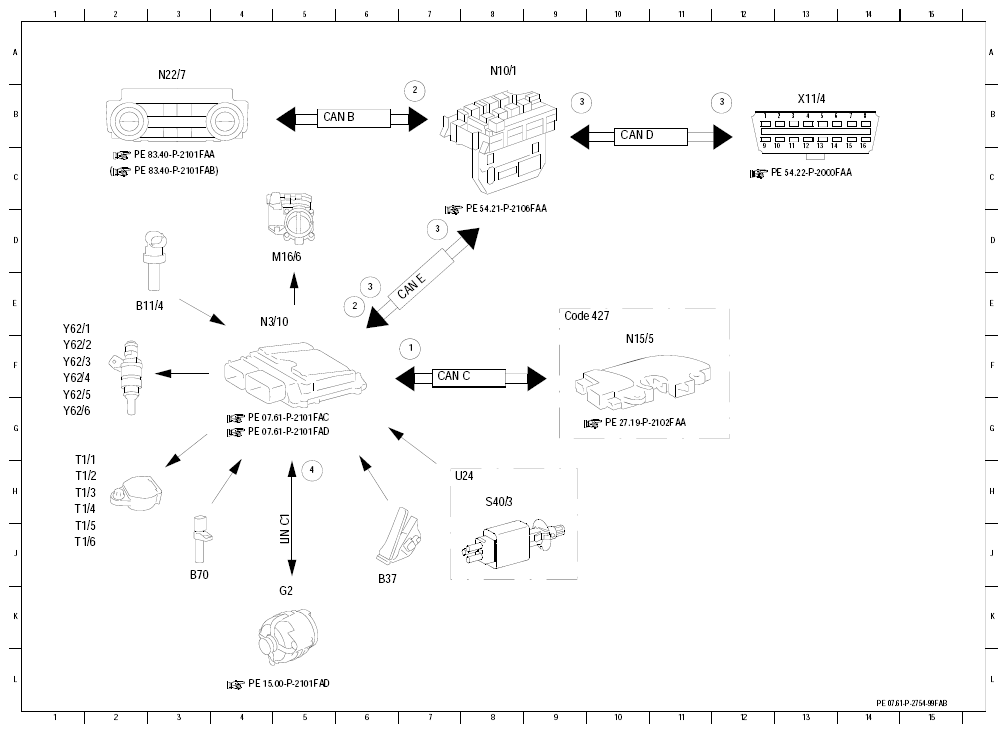

Electrical function schematic for idle speed control ME - PE07.61-P-2754-99FAB
WARNING: This page is about a different car, the 2012 Mercedes-Benz C300, 2011 Mercedes-Benz C300, 2010 Mercedes-Benz C300, 2009 Mercedes-Benz C300, and 2008 Mercedes-Benz C300. However, it is still accessible from the selected car via links, so may be relevant.
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Shift stage, request | 7 F |
| 2 | Air conditioning, status | 6 E |
| 2 | Air conditioning, status | 7 B |
| 3 | Correction programming, communication | 6 E |
| 3 | Correction programming, communication | 7 D |
| 3 | Correction programming, communication | 9 B |
| 3 | Correction programming, communication | 12 B |
| 4 | Alternator, status | 5 H |
| B11/4 | Coolant temperature sensor | 2 E |
| B37 | Accelerator pedal sensor | 6 K |
| B70 | Crankshaft Hall sensor | 3 J |
| CAN B | Interior CAN | 5 B |
| CAN C | Drive train CAN | 7 F |
| CAN D | Diagnostic CAN | 10 C |
| CAN E | Chassis CAN | 7 E |
| Code 427 | 7-speed automatic transmission | 9 E |
| G2 | Alternator | 5 K |
| LIN C1 | Drive train LIN | 5 J |
| M16/6 | Throttle valve actuator | 4 D |
| N10/1 | Front SAM control unit with fuse and relay module | 8 A |
| N15/5 | Electronic selector lever module control unit | 10 F |
| N22/7 | Automatic air conditioning control and operating unit | 3 B |
| N3/10 | ME-SFI [ME] control unit | 4 E |
| S40/3 | Clutch pedal switch | 8 H |
| T1/1 | Cylinder 1 ignition coil | 1 H |
| T1/2 | Cylinder 2 ignition coil | 1 H |
| T1/3 | Cylinder 3 ignition coil | 1 H |
| T1/4 | Cylinder 4 ignition coil | 1 H |
| T1/5 | Cylinder 5 ignition coil | 1 J |
| T1/6 | Cylinder 6 ignition coil | 1 J |
| U24 | Valid for manual transmission | 7 H |
| X11/4 | Diagnostic connector | 13 B |
| Y62/1 | Cylinder 1 injection valve | 1 F |
| Y62/2 | Cylinder 2 injection valve | 1 F |
| Y62/3 | Cylinder 3 injection valve | 1 F |
| Y62/4 | Cylinder 4 injection valve | 1 F |
| Y62/5 | Cylinder 5 injection valve | 1 G |
| Y62/6 | Cylinder 6 injection valve | 1 G |
