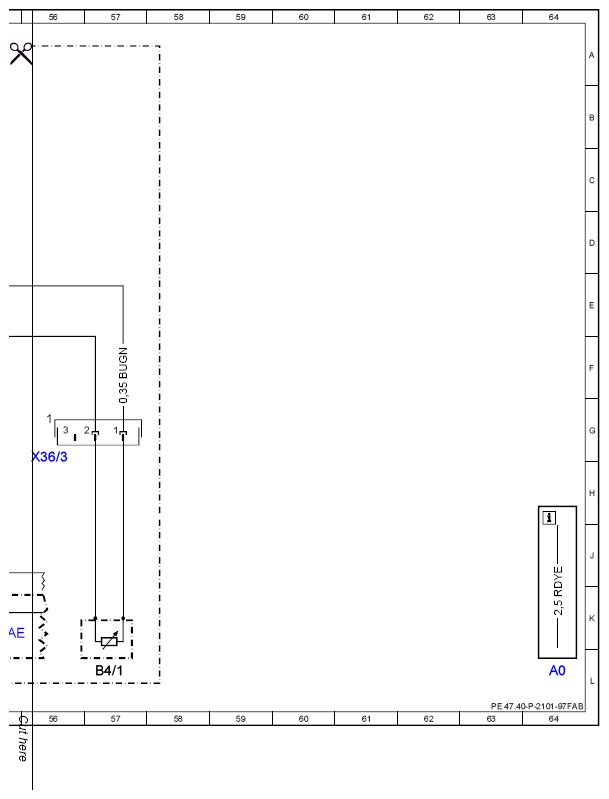

| AO |
Color code key |
64L |
| B4/1 |
Left fuel level indicator sensor |
25L |
| B4/1 |
Left fuel level indicator sensor |
57L |
| B4/2 |
Right fuel level indicator sensor |
21L |
| B4/2 |
Right fuel level indicator sensor |
52L |
| CANC |
Drive train CAN |
10K |
| CANC |
Drive train CAN |
32K |
| CANC |
Drive train CAN |
48K |
| F33 |
Rear prefuse box |
14L |
| F33 |
Rear prefuse box |
44L |
| F33 f113 |
Prefuse 113 |
13K |
| F33 f113 |
Prefuse 113 |
43K |
| M3 |
Fuel pump (FP) |
20L |
| M3 |
Fuel pump (FP) |
50L |
| M3/2 |
Left fuel pump |
17L |
| N10/1 |
Front SAM control unit with fuse and relay module |
3L |
| N10/1 |
Front SAM control unit with fuse and relay module |
28L |
| N10/1 |
Front SAM control unit with fuse and relay module |
37L |
| N10/1f4 |
Fuse 4 |
2L |
| N10/1f4 |
Fuse 4 |
27L |
| N10/1f4 |
Fuse 4 |
36L |
| N10/2 |
Rear SAM control unit with fuse and relay module |
23L |
| N10/2 |
Rear SAM control unit with fuse and relay module |
54L |

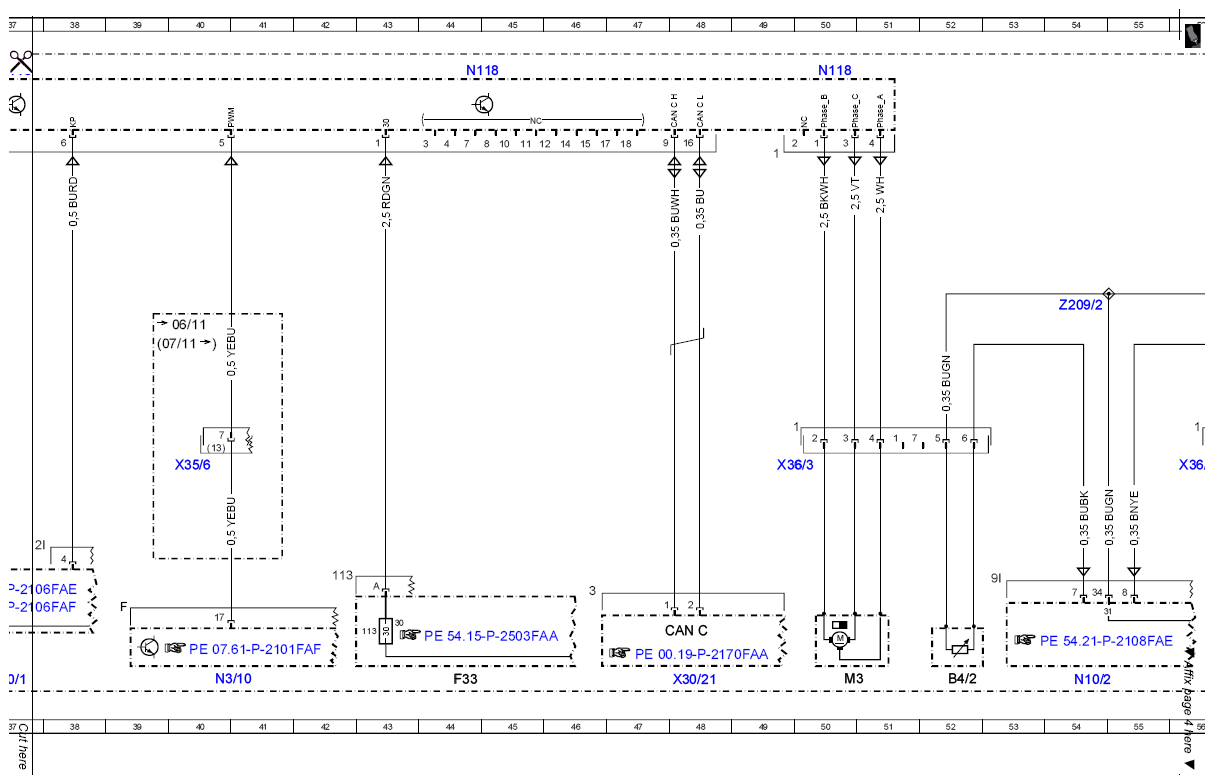

| N118 |
Fuel pump control unit |
37A |
| N118 |
Fuel pump control unit |
44A |
| N118 |
Fuel pump control unit |
50A |

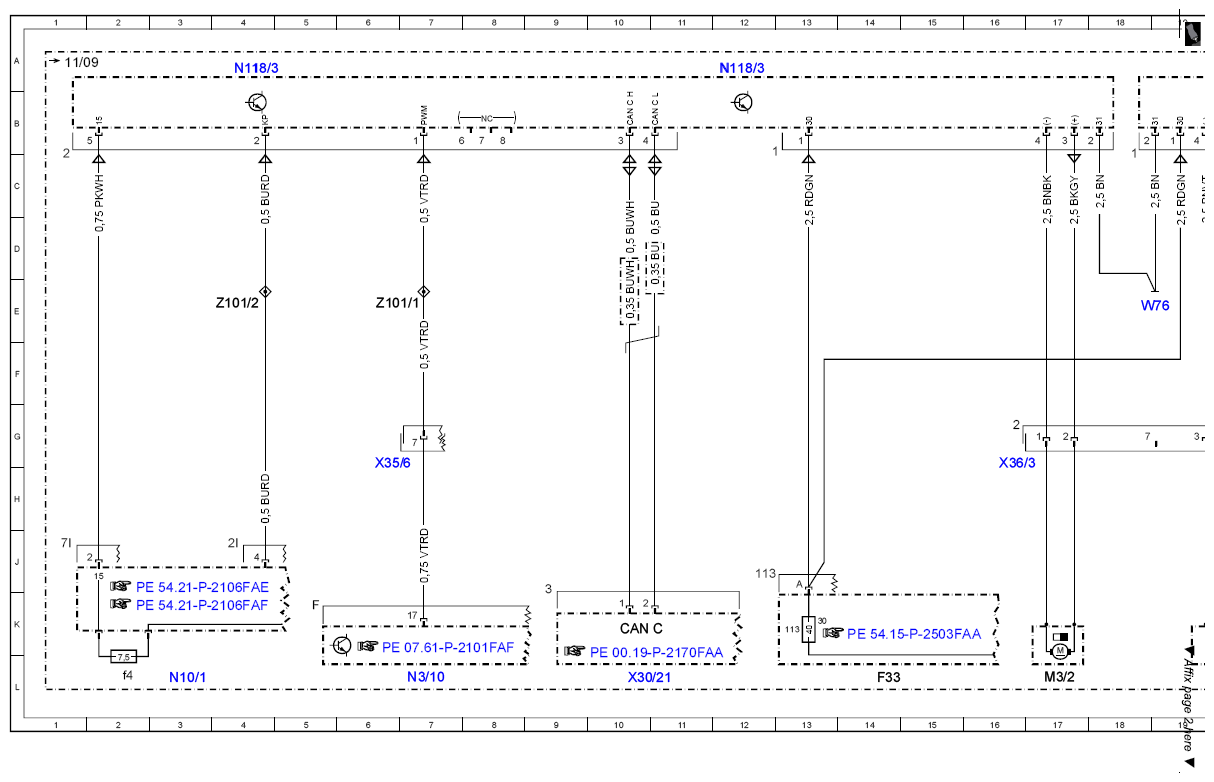

| N118/3 |
Left fuel pump control unit |
12A |
| N118/3 |
Left fuel pump control unit |
4A |

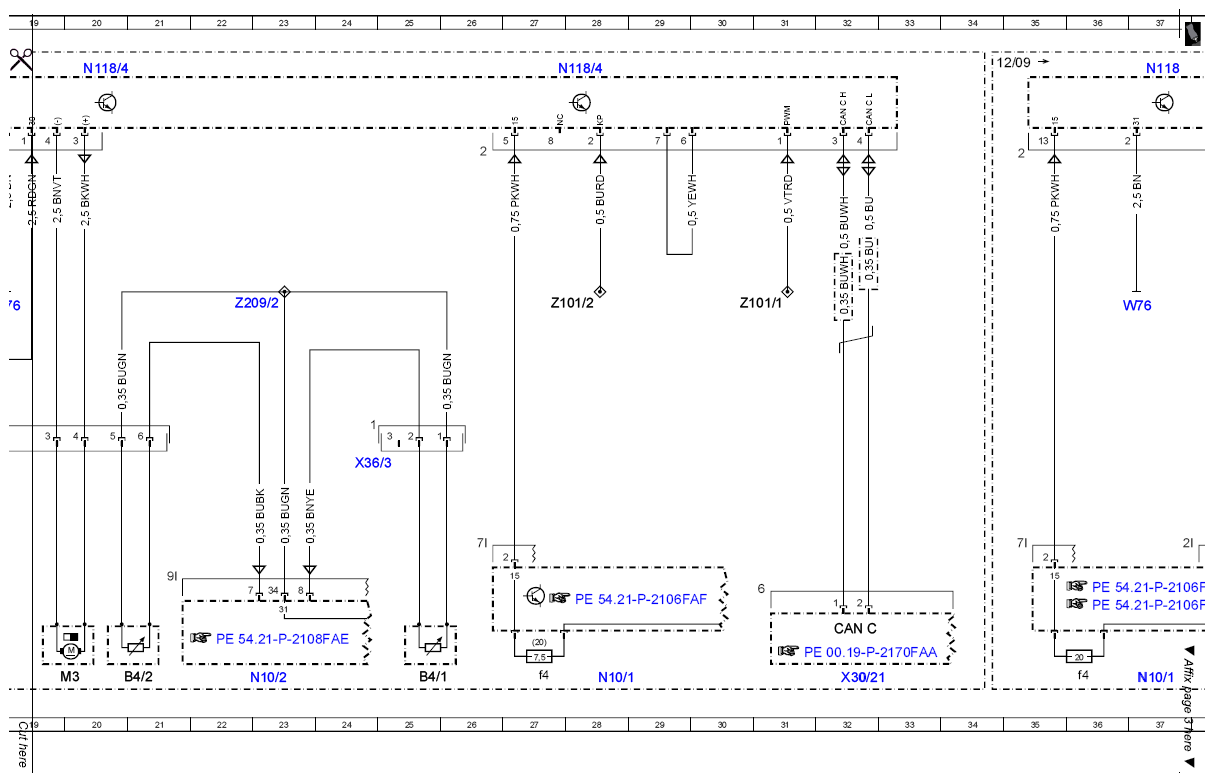

| N118/4 |
Right fuel pump control unit |
20A |
| N118/4 |
Right fuel pump control unit |
28A |
| N3/10 |
ME-SFI [ME] control unit |
7L |
| N3/10 |
ME-SFI [ME] control unit |
40L |
| W76 |
Fuel pump ground point |
18E |
| W76 |
Fuel pump ground point |
37E |
| X30/21 |
Drive train CAN voltage distributor electrical connector |
32L |
| X30/21 |
Drive train CAN voltage distributor electrical connector |
10L |
| X30/21 |
Drive train CAN voltage distributor electrical connector |
48L |
| X35/6 |
Instrument panel and module box electrical connector |
6H |
| X35/6 |
Instrument panel and module box electrical connector |
40H |
| X36/3 |
Fuel pump harness electrical connector |
16H |
| X36/3 |
Fuel pump harness electrical connector |
24H |
| X36/3 |
Fuel pump harness electrical connector |
50H |
| X36/3 |
Fuel pump harness electrical connector |
56H |
| Z101/1 |
Pulse width module fuel pump connector sleeve |
6E |
| Z101/1 |
Pulse width module fuel pump connector sleeve |
31E |
| Z101/2 |
Fuel pump connector sleeve |
4E |
| Z101/2 |
Fuel pump connector sleeve |
28E |
| Z209/2 |
Fuel pump control unit connector sleeve |
23E |
| Z209/2 |
Fuel pump control unit connector sleeve |
54E |
