Remove/install crankshaft position sensor - AR15.12-P-2133GZB
WARNING: This page does not describe the selected car, but rather 8 other vehicles, including the 2011 Mercedes-Benz ML350, 2010 Mercedes-Benz ML350, 2009 Mercedes-Benz ML320, 2009 Mercedes-Benz GL320, and 2008 Mercedes-Benz ML320. However, it is still accessible from the selected car via links, so may be relevant.
ENGINE 642 in MODEL 164
| Remove/install | |||
| Risk of death caused by vehicle slipping or toppling off the lifting platform. | Align vehicle between columns of vehicle lift and position four support plates at vehicle lift support points specified by vehicle manufacturer. | AS00.00-Z-0010-01A | |
| 1 | Switch off ignition | ||

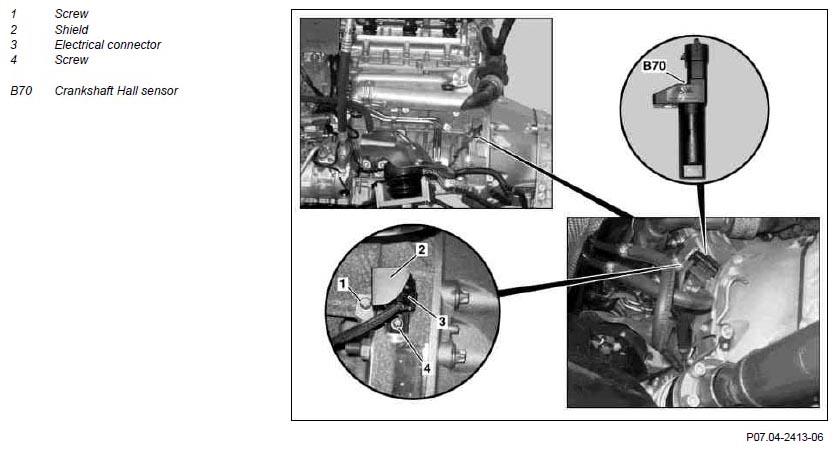

| 2 | Remove bolt (1) | ||
| 3 | Remove shield (2) downwards | ||
| 4 | Disconnect electrical connector (3) on crankshaft Hall sensor (B70) | ||
| 5 | Unscrew bolt (4) | *BA15.10-P-1001-03G | |
| 6 | Remove crankshaft Hall sensor (B70) | ||
| 7 | Install in the reverse order | ||
| 8 | Connect STAR DIAGNOSIS, read out and erase fault memory | AD00.00-P-2000-04A |
HALL SENSOR
| Number | Designation | Engine 642 | |
|---|---|---|---|
| BA15.10-P-1001-03G | Crankshaft position sensor to engine block | Nm | 9 |
