Remove/install air pump - AR14.30-P-7251GZS (ML63 AMG)
WARNING: This page does not describe the selected car, but rather 28 other vehicles, including the 2012 Mercedes-Benz GL550, 2012 Mercedes-Benz GL450, 2011 Mercedes-Benz ML63, 2011 Mercedes-Benz ML550, and 2011 Mercedes-Benz ML350. However, it is still accessible from the selected car via links, so may be relevant.
ENGINE 156 in MODEL 164
| Remove/install | |||
|---|---|---|---|
| Risk of injury caused by fingers being jammed or pinched when removing/installing or aligning hoods, doors, trunk lid/rear-end door or sliding roof. | When moving components, ensure that no body parts or limbs are within operating range of moving parts. | AS00.00-Z-0011-01A | |
| 1 | Open engine hood | AR88.40-P-1000GZ | |

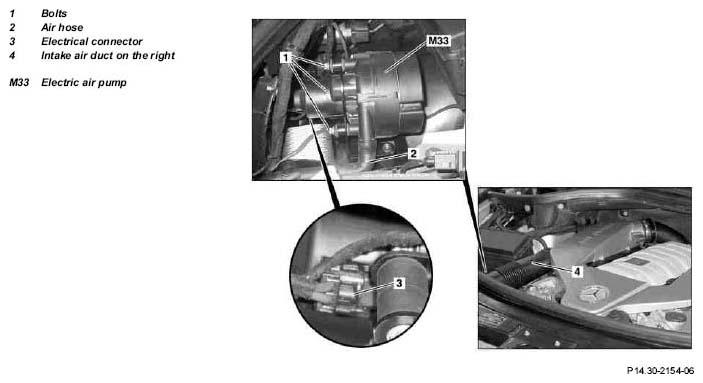

| 2 | Remove intake air duct on the right (4) | ||
| 3 | Detach air hose (2) from electric air pump (M33) | ||
| 4 | Disconnect electrical connector (3) at electric air pump (M33) | ||
| 5 | Remove bolts (1) | *BA14.30-P-1001-01E | |
| Fig 2 | |||
| 6 | Take out electric air pump (M33) | ||
| Lubricant | *BR00.45-Z-1002-06A | ||
| 7 | Install in the reverse order | ||
| Risk of accident caused by vehicle starting off by itself when engine is running. Risk of injury caused by contusions and burns during starting procedure or when working near the running engine | Secure vehicle to prevent it from moving by itself. Wear closed and snug-fitting work clothes. Do not grasp hot or rotating parts. |
AS00.00-Z-0005-01A | |
| 8 | Conduct engine test run and check intake system for leaks |
AIR PUMP
| Number | Designation | Engine 156 | ||
|---|---|---|---|---|
| BA14.30-P-1001-01E | Bolt, air pump to bracket | M6 | Nm | 8.5 |
REPAIR MATERIALS
| Number | Designation | Order number |
|---|---|---|
| BR00.45-Z-1002-06A | Lubricating paste, rubber parts 2.5 kg, DB supply specification 6867.00 | A 000 989 01 60 |
