Measure valve setback to cylinder head - AR05.30-P-4100-01AV
WARNING: This page does not describe the selected car, but rather 28 other vehicles, including the 2012 Mercedes-Benz GL550, 2012 Mercedes-Benz GL450, 2011 Mercedes-Benz ML63, 2011 Mercedes-Benz ML550, and 2011 Mercedes-Benz ML350. However, it is still accessible from the selected car via links, so may be relevant.
Test and adjustment values of cylinder head
| Number | Designation | Engines 112, 113.940/941/ 942/943/944/ 945/946/948 except 112.976 |
Engine 112.976 | ||
|---|---|---|---|---|---|
| BE01.30-P-1001-02D | Valve setback of new valves and new valve seat rings | Exhaust valve | mm | 8.05...8.45 | 8.50...8.90 |
| Intake valve | mm | 7.60...8.00 | 7.90...8.30 | ||
Test and adjustment values of cylinder head
| Number | Designation | Engine 113.960/961/ 963/965/966/ 967/968/980/ 981/984/986/ 992/995 |
Engine 113.987/ 988/989/ 990/991/ 993 |
||
|---|---|---|---|---|---|
| BE01.30-P-1001-02D | Valve setback of new valves and new valve seat rings | Exhaust valve | mm | 8.5...8.9 | 8.05...8.45 |
| Intake valve | mm | 7.90...8.30 | 7.20...7.60 | ||
Workshop equipment
| WE58.40-Z-1002-19A | Depth gage |
Shown on engine 606

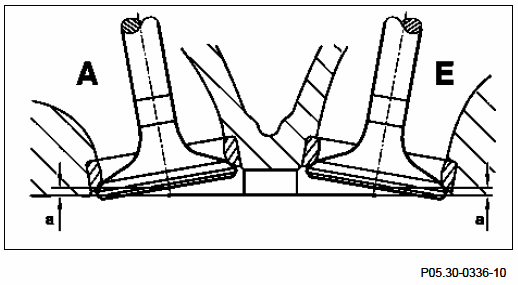

- Measure valve setback (a) with depth caliper gage.
