Remove/install paneling on D-pillar - AR68.30-P-4495T
MODEL 211.2

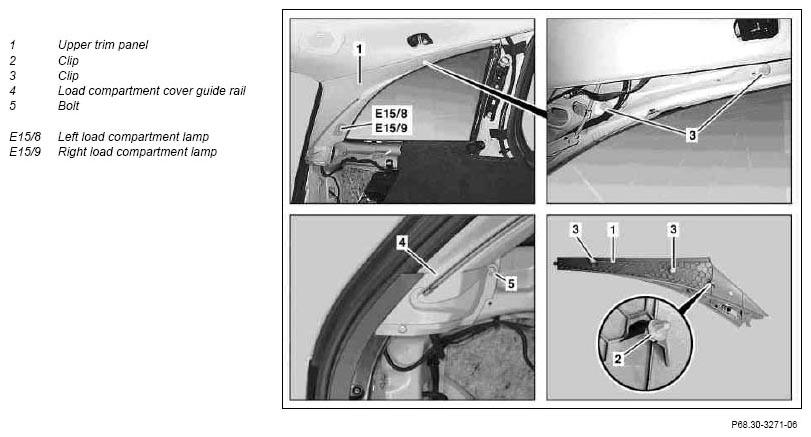

Shown on left D-pillar
MODIFICATION NOTES
| 30.3.06 | Removing and installing lower paneling on D-pillar replaced with removal and installation of load compartment inner paneling | Steps 3 and 14 |
| Removing | |||
| Note on function reliability of windowbag | AH91.60-P-0693-01A | ||
| 1 | Unhook load compartment cover on both load compartment cover guide rails (4). | ||
| 2 | Remove paneling on left and right C-pillar | AR68.30-P-4490TA | |
| 3 | Remove left and side load compartment inner paneling | AR68.30-P-1180T | |
| 4 | Unscrew bolt (5). | ||
| 5 | Carefully unclip upper paneling (1) from clip (2) with mounting wedge | *110589035900 | |
| 6 | Push upper paneling (1) toward front out of load compartment cover guide rail (4) and pivot to side until electrical connector on left load compartment lamp (E15/8) and right load compartment lamp (E15/9) is accessible. | ||
| 7 | Disconnect electrical connector from left load compartment lamp (E15/8) and right load compartment lamp (E15/9) and remove upper paneling (1). | ||
| Install | |||
| 8 | Remove clips (3) from roof frame and install in upper paneling (1). | ||
| *WH58.30-Z-1004-19A | |||
| 9 | Connect electrical connector for left load compartment lamp (E15/8) and right load compartment lamp (E15/9) to corresponding wiring harness. | ||
| 10 | Insert upper paneling (1) into load compartment cover guide rail (4). | ||
| 11 | Clip upper paneling (1) to D-pillar | ||
| 12 | Tighten bolt (5) | ||
| 13 | Lift frame seal on rear-end door over upper paneling (1) with suitable tool. | ||
| 14 | Install left and right side load compartment inner paneling. | AR68.30-P-1180T | |
| 15 | Install paneling on left and right C-pillar. | AR68.30-P-4490TA | |
| 16 | Hook load compartment cover into both load compartment guide rails (4). |
COMMERCIALLY AVAILABLE TOOLS
| Number | Designation |
|---|---|
| WH58.30-Z-1004-19A | Door panel release lever |
