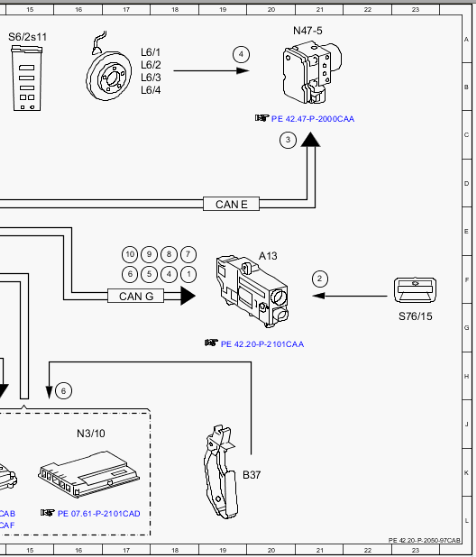

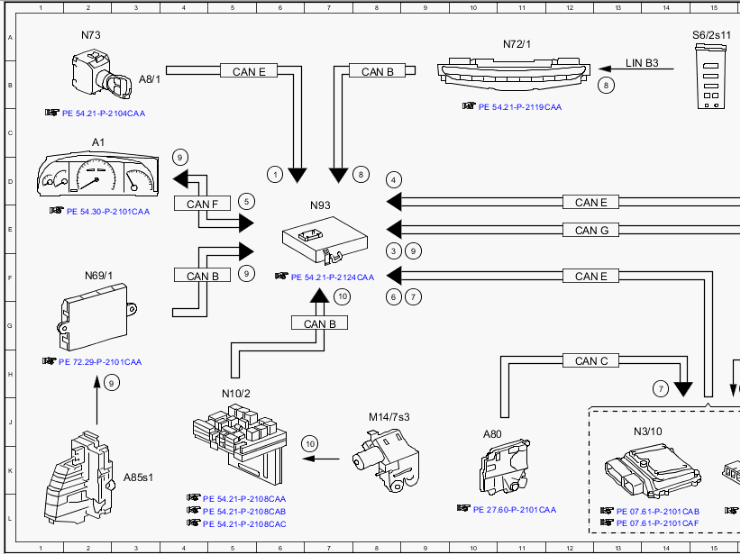

Electrical function schematic for electric parking brake - PE42.20-P-2050-97CAB
MODEL 216.3 as of model year 09 /YoM 08
| Code | Designation | Location |
|---|---|---|
| 1 | Circuit 15, status | 6D |
| 1 | Circuit 15, status | 18F |
| 10 | Door rotary tumbler switch, status | 7F |
| 10 | Door rotary tumbler switch, status | 7J |
| 10 | Door rotary tumbler switch, status | 17E |
| 2 | Parking brake switch, status | 21F |
| 3 | Emergency stop, signal | 8E |
| 3 | Emergency stop, signal | 20C |
| 4 | Wheel speed, signal | 8D |
| 4 | Wheel speed, signal | 19A |
| 4 | Wheel speed, signal | 18F |
| 5 | Vehicle speed, signal | 5D |
| 5 | Vehicle speed, signal | 18F |
| 6 | Accelerator pedal sensor, signal | 16H |
| 6 | Accelerator pedal sensor, signal | 8F |
| 6 | Accelerator pedal sensor, signal | 17F |
| 7 | Gear range, status | 14H |
| 7 | Gear range, status | 18E |
| 7 | Gear range, status | 9F |
| 8 | ESP Switch, status | 13B |
| 8 | ESP Switch, status | 18E |
| 8 | ESP Switch, status | 8D |
| 9 | Parking brake, status | 2H |
| 9 | Parking brake, status | 4C |
| 9 | Parking brake, status | 5F |
| 9 | Parking brake, status | 17E |
| 9 | Parking brake, status | 9E |
| A1 | Instrument cluster | 2C |
| A13 | Electric parking brake control unit | 20E |
| A8/1 | Transmitter key | 3B |
| A80 | Intelligent servo module for DIRECT SELECT | 10J |
| A85s1 | left rotary tumbler switch | 3K |
| B37 | Accelerator pedal sensor | 20K |
| CAN B | Interior CAN | 4F |
| CAN B | Interior CAN | 7G |
| CAN B | Interior CAN | 8B |
| CAN C | Drive train CAN | 12H |
| CAN E | Chassis CAN | 5B |
| CAN E | Chassis CAN | 19D |
| CAN E | Chassis CAN | 12F |
| CAN E | Chassis CAN | 12D |
| CAN F | Central CAN | 4D |
| CAN G | Front end CAN | 12E |
| CAN G | Front end CAN | 17F |
| L6/1 | Left front RPM sensor | 17A |
| L6/2 | Right front RPM sensor | 17B |
| L6/3 | Left rear RPM sensor | 17B |
| L6/4 | Right rear RPM sensor | 17B |
| LIN B3 | OBF LIN | 13A |
| M14/7s3 | Trunk lid rotary tumbler microswitch | 8J |
| N10/2 | Rear SAM control unit with fuse and relay module | 5H |
| N3/10 | ME-SFI [ME] control unit | 14J |
| N3/10 | ME-SFI [ME] control unit | 16J |
| N47-5 | ESP control unit | 21A |
| N69/1 | Left door control unit | 2F |
| N72/1 | Upper control panel control unit | 11A |
| N73 | EIS [EZS] control unit | 2A |
| N93 | Central gateway control unit | 7D |
| S6/2s11 | ESP OFF switch | 15A |
| S76/15 | Electric parking brake switch | 23G |
