Gap dimensions on hoods, doors and lids - AR60.00-P-0700-01SC
CHECK VALUES FOR GAPS
| Number | Designation | Model 216 up to model year 2011 | Model 216 as of model year 2011 | |||
|---|---|---|---|---|---|---|

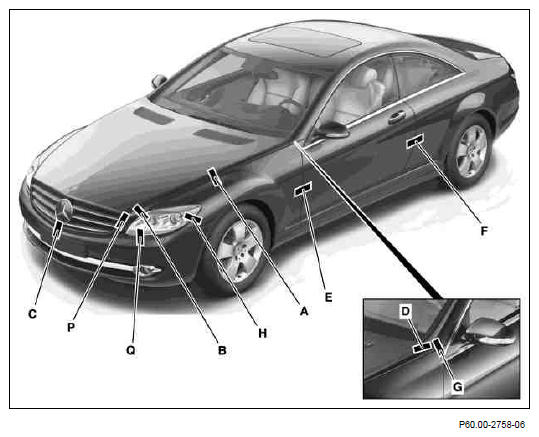

| BE60.00-P-1001-01T | Gap dimension | Engine hood to fender | Dimension "A" | mm | 3.5 (±0.5) | 3.5 (±0.5) |
| Engine hood to headlamp | Dimension "B" | mm | 3.5 (±0.5) | 3.5 (±0.5) | ||
| Engine hood to A-pillar | Dimension "D" | mm | 4.0 (±0.5) | 4.0 (±0.5) | ||
| Radiator grille/bumper | Dimension "C" | mm | 5.0 (±1.0) | 2.0 (±1.0) | ||
| Engine hood to bumper | Dimension "P" | mm | 5.0 (±1.0) | 5.0 (±1.0) | ||
| Bumper to headlamp | Dimension "Q" | mm | 3.5 (±0.5) | 3.5 (±0.5) | ||
| See picture | AR60.00-P-0700-01SC | AR60.00-P-0700-01SC | ||||
| BE60.00-P-1002-01T | Gap Dimension | Front door to fender | Dimension "E" | mm | 4.0 (±0.5) | 4.0 (±0.5) |
| Front door to rear fender | Dimension "F" | mm | 4.0 (±0.5) | 4.0 (±0.5) | ||
| Front fender to A-pillar | Dimension "G" | mm | 3.5 (±0.5) | 3.5 (±0.5) | ||
| Front fender to headlamp | Dimension "H" | mm | 3.5 (±0.5) | 3.5 (±0.5) | ||
| See picture | AR60.00-P-0700-01SC | AR60.00-P-0700-01SC | ||||

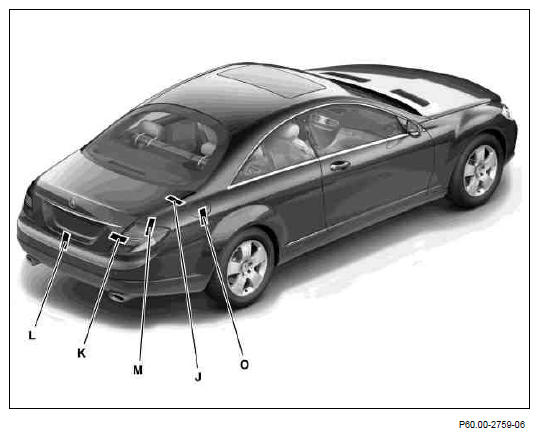

| BE60.00-P-1003-01T | Gap Dimension | Dimension Trunk lid to rear fender, top | Dimension "J" | mm | 3.5 (±0.8) | 3.5 (±0.8) |
| Trunk lid to rear lamp unit | Dimension "K" | mm | 3.5 (±0.8) | 3.5 (±0.8) | ||
| Trunk lid to bumper | Dimension "L" | mm | 5, 5 (±1.5) | 5, 5 (±1.5) | ||
| Rear fender to rear lamp unit | Dimension "M" | mm | 2.5 (±0.5) | 2.5 (±0.5) | ||
| See picture | AR60.00-P-0700-01SC | AR60.00-P-0700-01SC | ||||
| BE60.00-P-1004-01T | Gap Dimension | Fuel filler flap | Dimension "O" | mm | 3.0 (±0.5) | 3.0 (±0.5) |
| See picture | AR60.00-P-0700-01SC | AR60.00-P-0700-01SC |
- Check gaps on hoods, doors and covers.
The corresponding gap
Dimension should not run wedge-shaped or be too narrow at points. The gap
Dimension should not deviate from parallel over or below the specified tolerance range. If the inside clearance of body gaps is too large or too small, the hang-on parts must be centered accordingly.
