Wiring diagram for airbag control unit with integrated emergency call system - PE91.60-P-2101-97CAA

Code: Designation: Position:
A0 Color code key 48L
B48 Front passenger seat occupied and child seat recognition sensor 7L
B48/1 Driver-side frontal acceleration sensor 24H
B48/2 Passenger-side frontal acceleration sensor 25H
B48/5 Airbag system driver assist 24H
B48/6 Airbag system front passenger assist 25H
B48/7 Driver door pressure sensor 25H
B48/8 Front passenger door pressure sensor 26H
CAN E Chassis CAN 27K
F1/7 Left instrument panel fuse box 24L
F1/7f93 Fuse 93 22K
N10/1 Front SAM control unit with fuse and relay module 2L
N10/2 Rear SAM control unit with fuse and relay module 12L
N123/4 Emergency call system control unit 26H
N2/7 Restraint systems control unit 4A
N2/7 Restraint systems control unit 12A
N2/7 Restraint systems control unit 20A
N2/7 Restraint systems control unit 28A
N2/7 Restraint systems control unit 36A
N2/7 Restraint systems control unit 43A
N3/10 ME-SFI [ME] control unit 16L
N3/10 ME-SFI [ME] control unit 20L
N80 Steering column module 41H
R12/11 Left rear sidebag squib 37H
R12/12 Right rear sidebag squib 37H
R12/20 Left front sidebag squib 33H
R12/21 Right front sidebag squib 34H
R12/22 Left rear windowbag squib 35H
R12/23 Right rear windowbag squib 36H
R12/25 Driver kneebag squib 42H
R12/4 Front passenger airbag squib 1 39H
R12/5 Front passenger airbag squib 2 40H
R12/6 Left rear ETR squib 31H
R12/7 Right rear ETR squib 31H
R46 Driver buckle ETR squib 28H
R46/1 Front passenger buckle ETR squib 30H
S68/1 Driver seat belt buckle and seat belt warning switch 29H
S68/2 Front passenger seat belt buckle and seat belt warning switch 29H
U1 Valid for {{USA}} 1E
U1 Valid for {{USA}} 26D
U1019 Valid for engine 278 14E
U1028 Valid for engine 157 14E
U152 Valid for engine 156 18E
U2 Valid for all except{{USA}} 4E
U32 Valid for {{Canada}} 2E
U32 Valid for {{Canada}} 4E
U32 Valid for {{Canada}} 26F
U43 Valid for ECE 2E
U484 Valid for M273 ME 18E
U779 Valid for engine 275 18E
W26 Ground (restraint systems control unit) 9L
X28/30 Passenger-side FFS [RBA]/seat airbag separation point 5G
X30/30 Chassis CAN/FFS [RBA] voltage distributor connector 27L
Z3/36 ACSR [AKSE] circuit 15R connector sleeve 1F
Z3/36 ACSR [AKSE] circuit 15R connector sleeve 3F
Z53/9 Interior sleeve connector, airbag circuit 31 9E

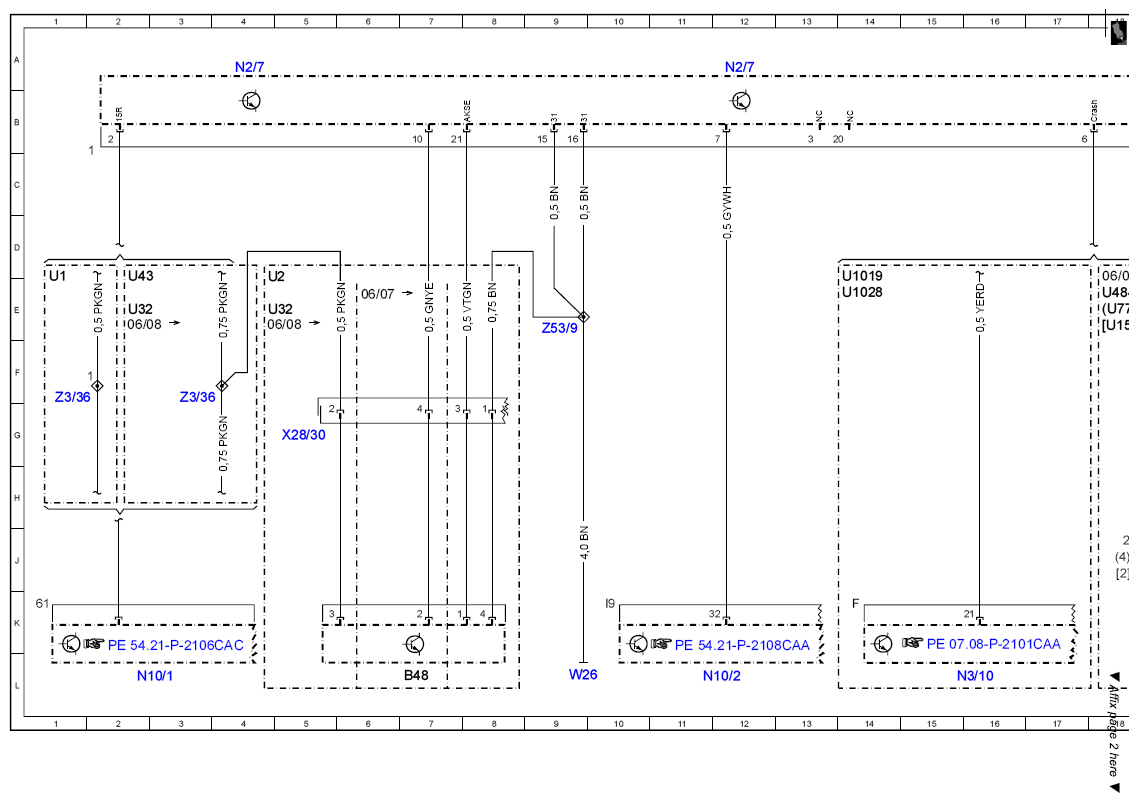

Fig 1: Airbag Control Unit With Integrated Emergency Call System - Wiring Diagram (1 Of 3)
G07544601Courtesy of MERCEDES-BENZ USA

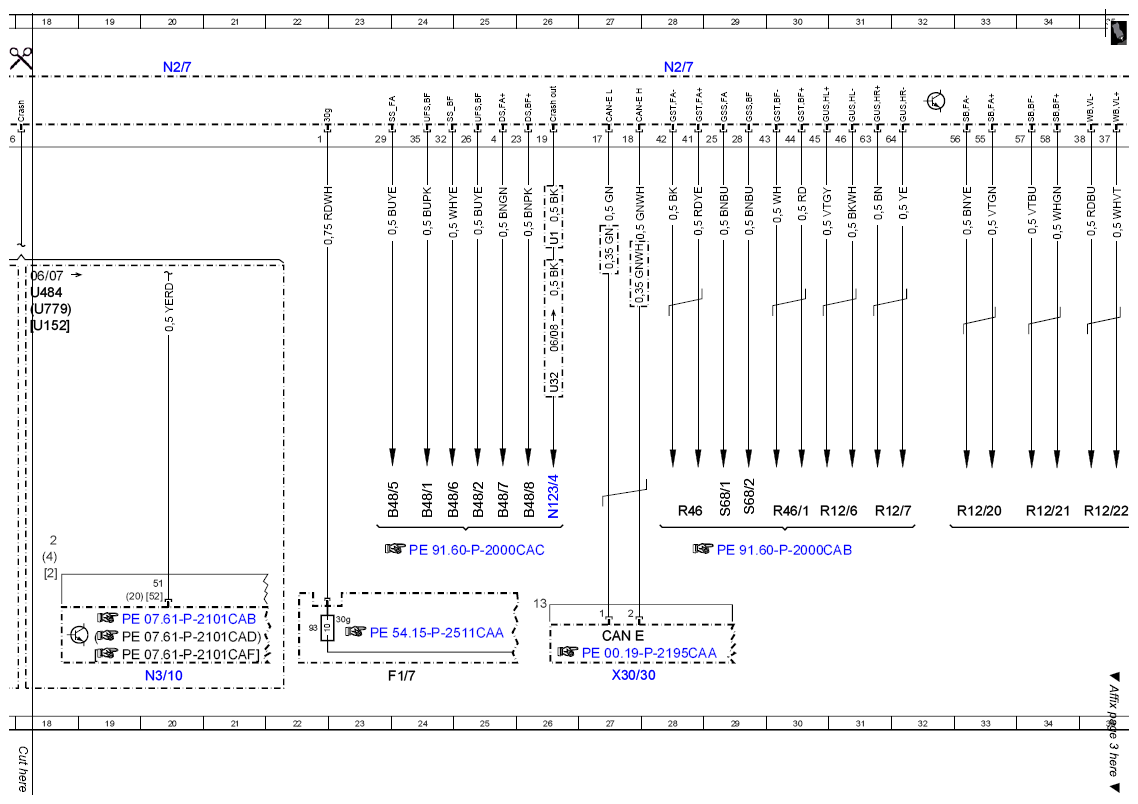

Fig 2: Airbag Control Unit With Integrated Emergency Call System - Wiring Diagram (2 Of 3)
G07544602Courtesy of MERCEDES-BENZ USA

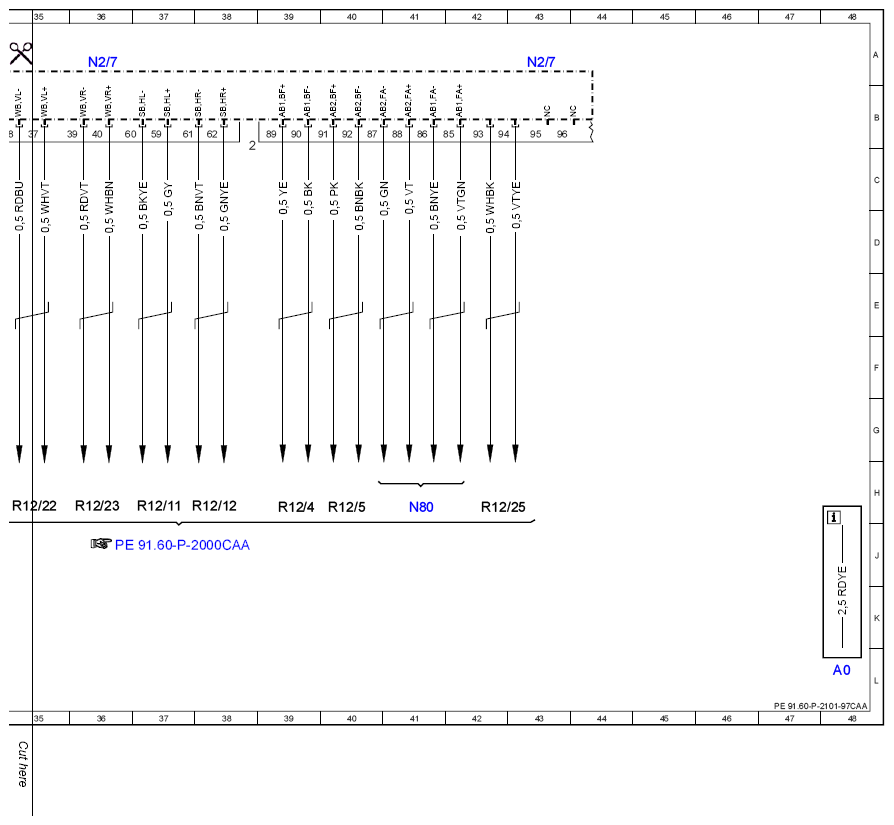

Fig 3: Airbag Control Unit With Integrated Emergency Call System - Wiring Diagram (3 Of 3)
G07544603Courtesy of MERCEDES-BENZ USA
